1580970000

厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-1580970000
供应商: 期货订购
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1580970000

1580970000概述


    产品简介

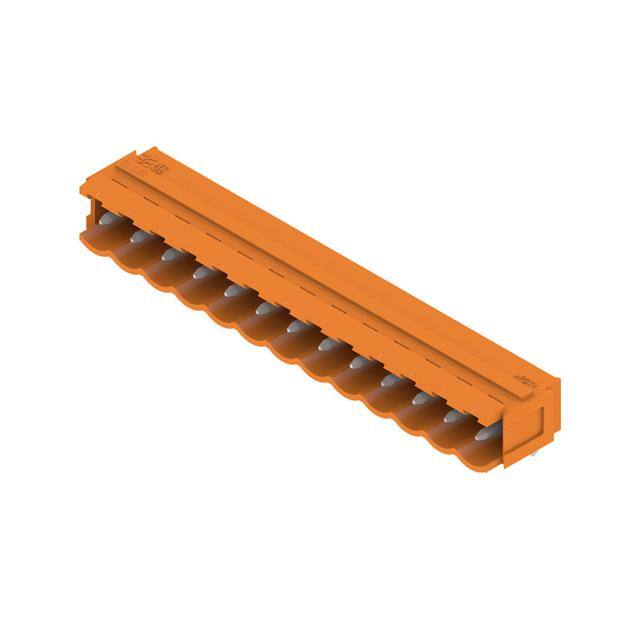

    产品名称:SL 5.00/13/90B3.2SN OR PCB 插针连接器
    产品类型:PCB 插针连接器,插头连接器
    主要功能:用于印刷电路板(PCB)上的信号传输与电源连接
    应用领域:广泛应用于工业自动化设备、通信系统、计算机外围设备及各类消费电子产品

    技术参数


    - 产品版本:PCB 插针连接器,带焊接连接,直角出线(90°),13 极
    - 间距:5.00 mm
    - 绝缘材料:PBT
    - 绝缘材料阻燃等级:UL 94 V-0
    - 绝缘电阻:≥ 1 MΩ
    - 额定电流(环境温度 20°C):18 A(最少),14.5 A(最多)
    - 额定电压(过电压类别 III/3):250 V
    - 冲击耐压(过电压类别 III/3):4 kV
    - 工作温度范围:-25°C 至 100°C
    - 储存温度范围:-25°C 至 55°C
    - 湿度范围:最大存储湿度 80%
    - 防电击保护等级:IP20,带连接器时手指不可触及

    产品特点和优势


    1. 高可靠性:采用优质 PBT 材料,具备卓越的机械强度和电气绝缘性能。
    2. 紧凑设计:90° 出线设计,节省空间,适合狭小安装环境。
    3. 高温适应性:可在高达 100°C 的工作温度下稳定运行,适用于恶劣工业环境。
    4. 多极选择:提供从 2 极到 24 极的多种配置,满足不同应用需求。
    5. 快速安装:焊接连接方式简单可靠,便于快速装配和维修。
    6. 抗燃特性:通过 UL 94 V-0 认证,确保在高负载情况下不易燃烧。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于工业控制柜内多芯电缆的连接。
    - 通信设备:作为服务器或交换机背板间的高速信号传输接口。
    - 消费电子:适配笔记本电脑主板与扩展坞之间的电源和信号连接。
    使用建议
    1. 在安装过程中确保焊点清洁无氧化,以避免接触不良。
    2. 根据实际应用环境选择合适的极数型号,例如大电流场景下优先选用低极数版本。
    3. 定期检查连接器状态,如发现焊点松动或接触面老化应及时更换。

    兼容性和支持


    - 兼容性:此系列连接器可与其他相同规格(5.00 mm 间距)的插座连接器配合使用。
    - 技术支持:提供完整的 CAD 文件(P-CAD 格式)下载,方便设计集成。
    - 售后服务:原厂提供长达两年的质量保证,并支持现场技术支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器接触不良 | 确保焊接牢固,清洁焊点表面。 |
    | 温度超出规定范围导致性能下降 | 检查散热措施,避免长时间过热运行。 |
    | 插针弯曲或变形 | 调整插针方向,使用适当的工具安装。 |

    总结和推荐


    综上所述,SL 5.00/13/90B3.2SN OR 是一款性能优越且高度可靠的 PCB 插针连接器,特别适用于需要高电流、高电压和高可靠性的应用场景。其紧凑的设计、广泛的适用温度范围以及出色的阻燃特性使其在市场上具有较强的竞争力。推荐给对工业级连接器有较高要求的客户群体。
    推荐指数:★★★★☆(满分五星)

1580970000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

1580970000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1580970000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1580970000 1580970000数据手册

1580970000封装设计

查看详情并下载
Symbol
Footprint
3D Model
