1930070000

厂牌: WEIDMüLLER
产品描述: Conn Terminal Block F 4 POS 7.62mm Screw RA Cable Mount 40.5A Box
供应商型号: N-1930070000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1930070000

1930070000概述


    产品简介

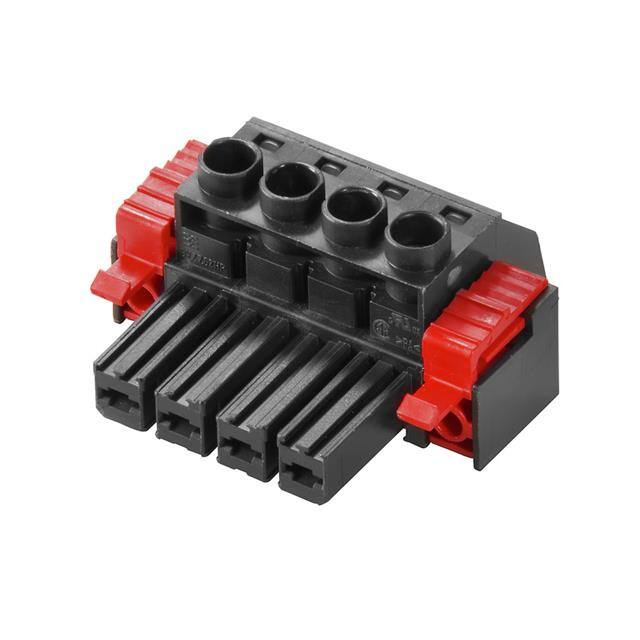

    产品名称: OMNIMATE Power系列BV/SV 7.62HP
    产品类型: PCB插头连接器
    主要功能: 高性能的母头插件,采用100%免维护的钢制夹线端子。支持侧装式安装,并配备专利多功能法兰,无需工具即可实现快速固定。具有防误接设计,4点接触以提高可靠性,并支持标签贴附。
    应用领域: 广泛应用于工业自动化、电力传输、通信设备等领域,尤其是在需要高可靠性和高安全性要求的应用场景。

    技术参数


    - 系统参数:
    - 产品系列: OMNIMATE Power - 系列
    - 类型: PCB插件连接器,母头插针
    - 连接方式: 夹线端子连接
    - 间距(P): 7.62mm (0.3英寸)
    - 导体出口方向: 180度
    - 极数: 4
    - 额定截面积: 6mm²
    - 安全防护等级: 符合DIN VDE 57106标准(无手指触碰风险)、DIN VDE 0470(IP 20)
    - 体积电阻: 4.50mΩ
    - 接触基材: 铜合金
    - 接触材料: 镀锡铜合金
    - 可编码性: 是
    - 机械参数:
    - 重量: 24.11克
    - 绝缘材料: 聚酰胺增强玻璃纤维 (PA GF)
    - 颜色: 黑色 (RAL 9011)
    - 储藏温度范围: -25°C 至 55°C
    - 相对湿度: 最大80%
    - 工作温度范围: -50°C 至 125°C
    - 电气参数:
    - 额定电压: IEC标准下为1000V;UL标准下为600V
    - 额定电流:
    - IEC标准:最低41A (40°C)
    - UL标准:最大40.5A
    - 短时耐受电流: 3秒内承受420A
    - 间距距离:
    - 最小爬电距离:13.8mm
    - 最小间隙距离:10.2mm
    - 端子紧固扭矩: 最小0.5Nm,最大0.6Nm
    - 接线范围:
    - 固态导线最小:H05(07)V-U 0.2mm²
    - 固态导线最大:H05(07)V-U 6mm²
    - 柔性导线最小:H05(07)V-K 0.5mm²
    - 柔性导线最大:H05(07)V-K 10mm²

    产品特点和优势


    - 高可靠性: 具备防误接设计,防止错误连接,提高系统的整体稳定性。
    - 100%免维护: 使用了高性能钢制夹线端子,不需要额外维护。
    - 快速安装: 配备专利多功能法兰,无需工具即可实现快速固定。
    - 高接触可靠性: 采用4点接触设计,确保良好的电接触质量。
    - 适应性强: 支持多种导线连接方式,包括带塑料套环的导线末端套筒和不带塑料套环的导线末端套筒。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,这种连接器可以用于机器人的伺服驱动器之间进行信号和电源连接。
    - 在通信设备中,可以用作模块间的连接器,例如基站设备内部不同组件之间的连接。
    使用建议:
    - 选择合适的导线和端子进行连接,避免过度弯曲导线,确保接触良好。
    - 安装时需注意保持连接器清洁干燥,避免灰尘和湿气影响连接效果。
    - 定期检查连接器状态,确保长期稳定工作。

    兼容性和支持


    - 兼容性: 本产品与符合相关国际标准(如IEC、UL、CSA)的其他元器件兼容。
    - 支持: Weidmüller公司提供相关的技术支持和服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    - Q:如何正确紧固连接器?
    - A: 使用0.5Nm至0.6Nm的扭矩紧固螺丝,过松或过紧都会影响连接效果。
    - Q:连接器工作时温度过高怎么办?
    - A: 检查工作环境是否满足规定的温度范围,如果超出范围,需采取散热措施。
    - Q:如何更换损坏的连接器?
    - A: 关闭电源后,拆卸旧连接器并按照安装说明更换新连接器。

    总结和推荐


    综上所述,Weidmüller公司的OMNIMATE Power系列BV/SV 7.62HP PCB插头连接器是一款高品质的高性能连接器,适用于多种严苛的工业应用场合。其具备高可靠性、免维护和快速安装等优势,确保长期稳定运行。因此,我们强烈推荐这款连接器用于对可靠性有较高要求的应用场景。

1930070000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1930070000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1930070000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1930070000 1930070000数据手册

1930070000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 2.8514 ¥ 24.2369
库存: 42
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 969.47
