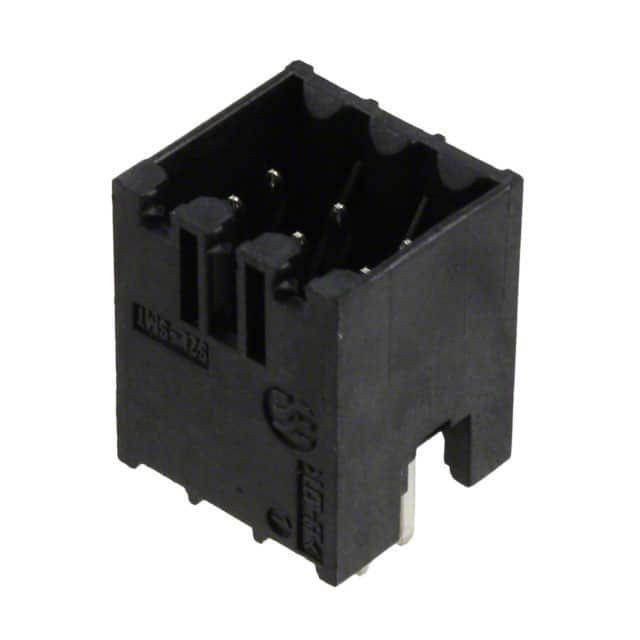

1794530000

厂牌: WEIDMüLLER
产品描述: Conn Shrouded Header HDR 6 POS 3.5mm Solder ST Thru-Hole Box
供应商型号: 470-1794530000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 1794530000

1794530000概述

    #

    产品简介


    本文介绍的是型号为S2L-SMT3.5/6/180G SN的电子元器件,属于PCB插件连接器系列。这类连接器主要用于印刷电路板(PCB)之间的电连接,具有良好的电气性能和可靠的机械结构。它们广泛应用于工业控制、通信设备、消费电子、汽车电子等领域。

    技术参数


    以下是S2L-SMT3.5/6/180G SN的主要技术参数:
    | 参数 | 值 |

    | 插针间距(mm/inch) | 3.50 / 0.138 |
    | 针数 | 6 |
    | 焊接方式 | 回流焊接 |
    | 转角角度 | 180° |
    | 材料绝缘体 | LCP GF |
    | 颜色 | 黑色(类似RAL 9011) |
    | 绝缘材料组 | IIIb |
    | 燃烧等级 | UL 94 V-0 |
    | CTI | ≥ 175 |
    | 接触基材 | 铜合金 |
    | 接触表面处理 | 锡镀层 |
    | 持续工作温度范围(min/max)| -25°C / 100°C |
    | 存储温度范围(min/max)| -25°C / 55°C |
    | 最大相对湿度(存储) | 93% |

    产品特点和优势


    S2L-SMT3.5/6/180G SN插件连接器具备以下优势:
    - 高可靠性:回流焊接设计,适合大批量生产和高密度安装需求。
    - 良好绝缘性能:采用LCP GF材料绝缘体,具有较高的CTI值和燃烧行业标准。
    - 广泛的温度适应性:可在极端环境下稳定工作,满足不同应用场合的需求。
    - 安全性:符合DIN VDE 0470安全标准,有效防止手背接触导致的电击危险。
    - 多样化配置:提供多种针数选择,满足不同的应用需求。

    应用案例和使用建议


    应用案例
    S2L-SMT3.5/6/180G SN连接器广泛用于自动化设备、数据采集系统、医疗器械等领域。例如,在自动化工控设备中,这些连接器可用于连接传感器、控制器与执行机构,确保稳定的电气信号传输。
    使用建议
    - 设计注意事项:在PCB布局时,需确保适当的接地和屏蔽措施,以减少电磁干扰。
    - 安装方法:正确选择焊盘尺寸和间距,确保焊点均匀且牢固。
    - 调试建议:连接完成后,务必进行电气性能测试,确保所有接口正常工作。

    兼容性和支持


    - 兼容性:此连接器可与同类PCB及标准焊盘尺寸兼容,适用于大部分工业标准的连接需求。
    - 支持:制造商提供详尽的技术文档、快速响应的客服和技术支持,以及长期的产品维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊 | 适当增加焊接时间,确保焊点充分熔化。 |
    | 连接器与PCB之间接触不良 | 仔细检查焊盘和引脚对齐情况,重新焊接。 |
    | 连接器表面氧化导致接触不良 | 使用适当的清洁剂清洗接触面,去除氧化层。 |

    总结和推荐


    综上所述,S2L-SMT3.5/6/180G SN是一款设计精良、性能可靠的PCB插件连接器。其优异的电气性能、可靠的安全保护以及广泛的温度适应性使其成为众多应用场合的理想选择。强烈推荐在工业控制、通信设备等领域的高要求应用中使用这款产品。

1794530000参数

参数
长*宽*高 10.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

1794530000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1794530000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 1794530000 1794530000数据手册

1794530000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.875 ¥ 24.2938
10+ $ 1.679 ¥ 14.1876
100+ $ 1.5336 ¥ 12.9589
250+ $ 1.4796 ¥ 12.5026
468+ $ 1.4364 ¥ 12.1376
1092+ $ 1.3125 ¥ 11.0906
2652+ $ 1.2915 ¥ 10.9132
库存: 75
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.29
