BR1D50UC

产品分类: 断路器
厂牌: WEIDMüLLER
产品描述: 60V 120V 1 无 50A 热磁性 控制杆 DIN导轨安装
供应商型号: ET-2824799
供应商: 海外现货
标准整包数: 1

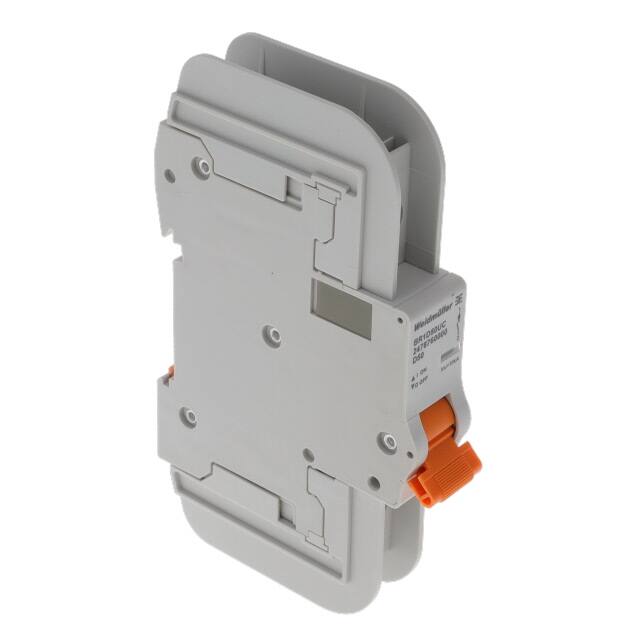

WEIDMüLLER 断路器 BR1D50UC

BR1D50UC概述

    # 电子元器件产品技术手册

    产品简介


    Weidmüller 的 BR/SUxxxUC 系列微型断路器是用于分支电路保护和补充保护的热磁式微型断路器。该系列分为 BRxxxUC 和 SUxxxUC 两种型号,分别适用于交流/直流电路分支保护和补充保护。这些断路器具有可靠的过载和短路保护能力,广泛应用于汽车制造、化工石油、可再生能源、铁路车辆、自动化、制药和食品行业等领域。

    技术参数


    主要规格和

    技术参数


    - 电压范围:
    - IEC/EN 60947-2: AC 240 V; 1 A…63 A (1-pole), AC 415 V, 1 A…63 A (2 and 3-pole)
    - UL 1077: AC 277 V; 1 A…63 A (1-pole), AC 480Y/277 V, 1 A…63 A (2 and 3-pole)
    - UL 489: AC 120 V; 1 A…63 A (1-pole), AC 240 V, 1 A…63 A (2 and 3-pole)
    - 电流范围:
    - 1 A 到 63 A (单极)
    - 1 A 到 32 A (单极, 额定电压为 125 V 或 277 V)
    - 分断能力:
    - Ics (分断额定值): AC 7,500 A / DC 10,000 A
    - Icu (极限分断额定值): AC/DC 10,000 A
    - 环保等级: IP20
    - 温度范围: -35°C...70°C
    - 抗振测试: 符合 IEC 60068-2-6
    - 冲击测试: 符合 IEC 60068-2-27
    工作环境
    - 温度范围: -35°C 至 +70°C
    - 湿度: 最高相对湿度 95%
    - 耐振动和冲击: 符合 IEC 60068-2-6 和 IEC 60068-2-27 标准

    产品特点和优势


    - 双重认证: 满足 UL 489 和 UL 1077 认证标准。
    - 广泛应用: 可用于各种工业应用,如汽车制造、化工石油、可再生能源等。
    - 多极选择: 提供单极、双极和三极选择,以适应不同的电路需求。
    - 快速安装: 可以轻松安装到 DIN 导轨上,便于现场安装和维护。
    - 可靠性高: 设计可靠,能够在多种恶劣环境下正常工作。

    应用案例和使用建议


    应用案例
    - 电源电路保护: 在化工石油行业中,BR/SUxxxUC 断路器可以有效保护电源电路免受短路和过载的影响。
    - 变压器控制电路: 在可再生能源项目中,BR/SUxxxUC 断路器可以用于变压器的控制电路,提供额外的安全保护。
    使用建议
    - 选择合适的断路器: 根据具体应用的电压和电流需求选择合适型号的断路器。
    - 考虑环境因素: 安装前应考虑环境温度、湿度和振动等因素。
    - 遵守 NEC 标准: 在安装时始终参照 NEC(国家电气代码)的规定进行操作。

    兼容性和支持


    - 兼容性: 适用于各种 DIN 导轨安装系统。
    - 支持和维护: Weidmüller 提供详细的安装指南和技术支持,确保客户能够正确安装和使用该产品。

    常见问题与解决方案


    常见问题及解决办法
    1. Q: 如何选择正确的断路器?
    - A: 请根据应用的电压和电流需求,以及环境条件选择合适的断路器。同时参考 UL 489 和 UL 1077 的认证标准。
    2. Q: 断路器的使用寿命是多少?
    - A: 机械寿命为 20,000 次循环,电气寿命为 6,000 次循环。
    3. Q: 如何进行故障诊断?
    - A: 参考 Weidmüller 的安装和维护指南,通过目视检查和使用辅助接触器等方式进行故障诊断。

    总结和推荐


    Weidmüller 的 BR/SUxxxUC 系列微型断路器在设计上考虑了多样化的应用需求,提供了出色的过载和短路保护能力。无论是在严苛的工业环境中还是在日常应用中,这些断路器都能提供可靠的保护。因此,强烈推荐使用这些高性能的微型断路器来保障系统的安全稳定运行。

BR1D50UC参数

参数
执行器类型 控制杆
额定电流 50A
极数 1
额定电压-AC 120V
额定电压-DC 60V
照明电压-标称值 -
照明
断路器类型 热磁性
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

BR1D50UC厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

BR1D50UC数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 断路器 WEIDMüLLER BR1D50UC BR1D50UC数据手册

BR1D50UC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.8355 ¥ 285.9099
5+ $ 30.24 ¥ 255.528
10+ $ 26.5692 ¥ 224.51
20+ $ 24.7345 ¥ 209.0064
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 285.9
