9456330000

产品分类: 传感器配件
厂牌: WEIDMüLLER
产品描述:
供应商型号: 470-9456330000
供应商: Mouser
标准整包数: 1

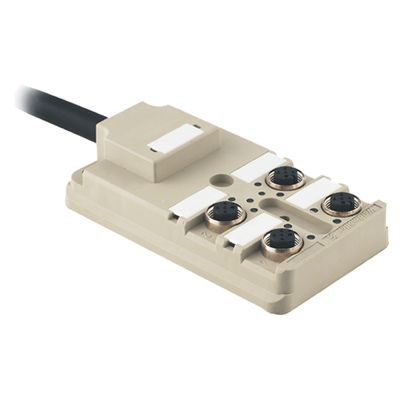

WEIDMüLLER 传感器配件 9456330000

9456330000概述

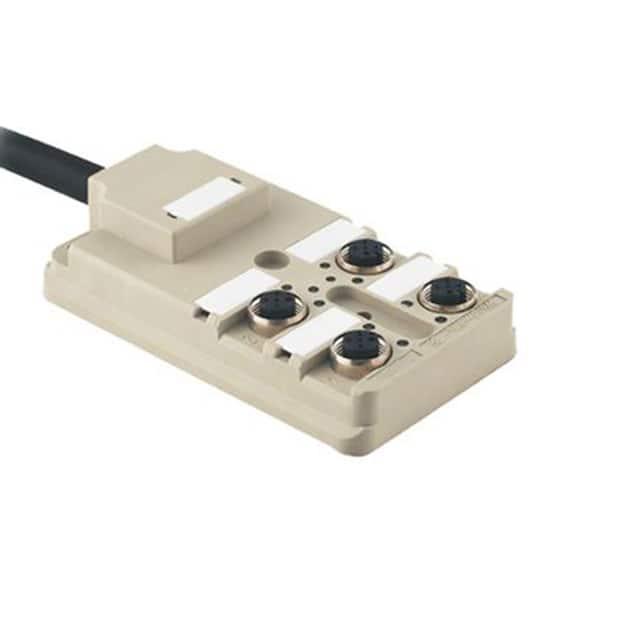

    电子元器件产品技术手册:M12被动式传感器执行器接口(SAI)分线器

    产品简介


    M12被动式传感器执行器接口(SAI)分线器是一种专门设计用于工业自动化领域的电子元器件。它具备多个接触点,能够实现传感器和执行器之间的信号传输。该系列产品广泛应用于机器自动化、过程控制和工厂自动化等领域。SAI-4-F 5P PUR型号具体为固定电缆版本,提供了4个信号触点,并具有长达5米的电缆长度。

    技术参数


    - 工作环境
    - 最大环境温度:80°C
    - 最小环境温度:-20°C
    - 行为在火灾中:V-0等级(高阻燃性)
    - 物理特性
    - 长度:102毫米
    - 高度:25毫米
    - 电缆长度:5米
    - 电气特性
    - 额定电压:32V直流
    - 工作电流:每信号触点2A
    - 最大总电流:9A
    - 测试电压:1kV有效值
    - 绝缘电阻:1兆欧姆
    - 电压范围:10V至30V直流
    - 接触材料:铜锌,镀镍,金镀层
    - 防护等级
    - 防护等级:IP68(防尘防水)
    - 其他特性
    - 插拔周期:≤50次
    - 污染程度:3级
    - 额定电压:32V直流
    - 光导颜色:输入输出功能指示灯为黄色,运行指示灯为绿色
    - 接触表面处理:镀锡
    - 壳体材料:Pocan
    - 防火材料:PBT UL 94 V0

    产品特点和优势


    - 可靠性高:能够在-20°C到80°C的宽广温度范围内正常工作,具备良好的防火性能(V-0等级),确保长期稳定运行。
    - 高防护等级:达到IP68标准,可以有效防止灰尘和水进入,适用于严苛的工作环境。
    - 集成化设计:集成了4个信号触点,适用于多种工业自动化场景。
    - 耐用性强:接触材料经过特殊处理,镀镍和金镀层确保长久使用寿命,减少了维护成本。

    应用案例和使用建议


    - 应用场景:SAI-4-F 5P PUR 5M分线器广泛应用于各种自动化生产线,特别是在需要长距离信号传输的应用场景中,如机器人自动化、自动化流水线等。
    - 使用建议:
    - 确保连接电缆的剥皮长度不超过100毫米,以保证可靠的电连接。
    - 在安装时,请注意防护等级要求,确保接头和连接处的密封性。
    - 考虑长期使用,建议定期检查连接处的稳固性和电缆的磨损情况。

    兼容性和支持


    - 兼容性:该产品可与各类符合M12接口标准的传感器和执行器兼容。
    - 支持和服务:供应商提供全面的技术支持,包括安装指导、故障排查和维修服务。同时,用户手册详细列出了安装步骤和注意事项,有助于快速上手和故障排除。

    常见问题与解决方案


    1. 问题:连接后设备无法正常工作。
    - 解决办法:首先检查接线是否正确,电缆是否有损坏,其次确认连接器的插针是否完全插入到位,最后检查连接处的密封性。

    2. 问题:长时间使用后电缆出现磨损。
    - 解决办法:定期检查电缆状态,及时更换磨损严重的部分,确保设备安全稳定运行。

    总结和推荐


    SAI-4-F 5P PUR 5M是一款高性能的被动式传感器执行器接口分线器,具备高可靠性、良好防护性能和易于安装的特点。它适用于多种工业自动化应用场景,特别是需要长距离信号传输的情况。对于需要可靠连接和稳定性能的应用场合,推荐选择这款产品。

9456330000参数

参数
零件状态 在售
包装方式 散装

9456330000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9456330000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 传感器配件 WEIDMüLLER 9456330000 9456330000数据手册

9456330000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 90.343 ¥ 763.3984
10+ $ 85.5792 ¥ 723.1442
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 763.39
