2741570000

厂牌: WEIDMüLLER

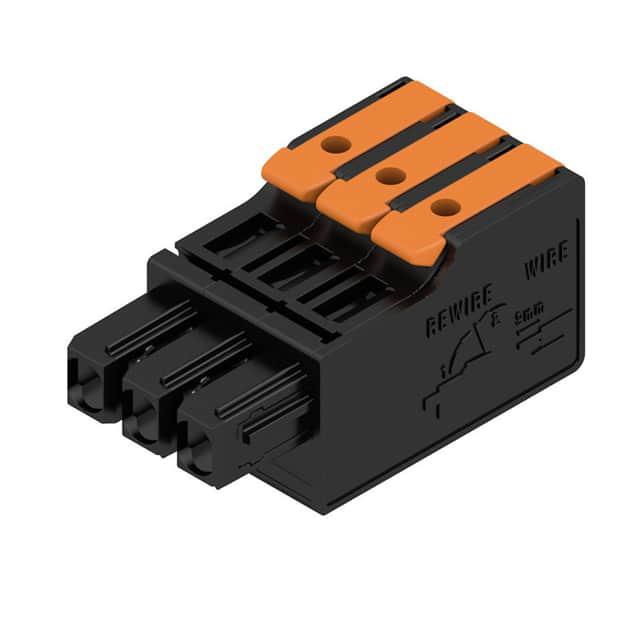

产品描述: Weidmuller 5mm间距3p插拔式接线端子 插头
供应商型号: N-2741570000
供应商: 云汉优选
标准整包数: 1
WEIDMüLLER 接线座- 接头/插头和插口 2741570000

2741570000概述

    MPS 5/03 S TN B B 技术手册

    1. 产品简介


    MPS 5/03 S TN B B 是由Weidmüller Interface GmbH & Co. KG生产的一款电子元器件,属于连接器类产品。它主要用于电力传输和信号传输领域。该产品的主要功能是在电力系统和控制系统的连接中提供可靠的电气连接。此外,由于其快速连接技术和模块化设计,它广泛应用于工业自动化、通信、汽车制造和其他高可靠性要求的应用场景中。

    2. 技术参数


    以下是MPS 5/03 S TN B B 的关键技术参数:
    - 电气参数
    - 额定电压(IEC):400V
    - 额定电流(IEC,20°C时,最小极数):26.8A
    - 额定电压(UL,组B):300V
    - 额定电流(UL,组B):18.5A
    - 机械参数
    - 连接方式:现场连接
    - 接线方式:SNAP IN
    - 间距(P):5mm
    - 触点方向:180°
    - 极数:3
    - 行数:1
    - 材料:绝缘材料为PBT GF,接触材料为CuSn
    - 工作温度范围:存储温度(最低-25°C,最高55°C),操作温度(最低-50°C,最高100°C)
    - 安装尺寸
    - 深度:34mm
    - 高度:15.5mm
    - 宽度:15.8mm
    - 其他
    - IP防护等级:20
    - 体积电阻:≤5mΩ
    - 剥线长度:9mm(允许范围8-10mm)

    3. 产品特点和优势


    MPS 5/03 S TN B B 具有以下特点和优势:
    - 快速连接技术:采用SNAP IN技术,提供快速、安全的连接,显著提高安装效率。
    - 可靠的安全防护:符合DIN VDE标准,具有触点安全保护,确保人员安全。
    - 广泛的适用范围:适用于各种工业应用,如工业自动化、通信设备和汽车制造。
    - 高可靠性:具有高接触电阻和良好的耐温性能,适合在恶劣环境中长期使用。
    - 模块化设计:允许不同类型的信号、数据和电源组合在一个系统中使用,高度灵活且易于配置。

    4. 应用案例和使用建议


    MPS 5/03 S TN B B 可用于多种场景,例如:
    - 工业自动化设备:作为连接器,用于机器之间及机器内部的信号和电力传输。
    - 通信设备:用于服务器和网络设备之间的连接,确保高速数据传输。
    - 汽车制造:用于发动机控制单元、传感器等部件的连接。
    使用建议:
    - 在使用前确保剥线长度和导线截面匹配推荐值,避免因不当使用导致的连接不良。
    - 定期检查连接器,以确保它们处于良好的工作状态。
    - 在进行多回路连接时,注意确保正确的排列顺序,防止短路等问题。

    5. 兼容性和支持


    MPS 5/03 S TN B B 与多种规格的导线兼容,具体可参考技术手册中的“适用导线”部分。制造商Weidmüller Interface GmbH & Co. KG提供了全面的技术支持和服务,包括产品安装指南、维护手册和在线技术支持。

    6. 常见问题与解决方案


    - 问题1:连接不牢固
    - 解决方案:确认导线剥线长度正确,重新插拔连接器。
    - 问题2:电气连接不良
    - 解决方案:检查接触部位是否有污垢或氧化,清理后重新连接。
    - 问题3:温度过高
    - 解决方案:确认周围环境温度不超过额定温度范围,必要时增加散热措施。

    7. 总结和推荐


    MPS 5/03 S TN B B 是一款高性能的电子连接器,以其卓越的连接速度、高可靠性和广泛的应用领域而著称。它适用于多种工业应用,特别适合于需要高度稳定性和灵活性的场合。强烈推荐给需要高可靠连接的工程师和技术人员。

2741570000参数

参数
长*宽*高 10mm*12.3mm*15.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2741570000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

2741570000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 接头/插头和插口 WEIDMüLLER 2741570000 2741570000数据手册

2741570000封装设计

查看详情并下载
Symbol
Footprint
3D Model
