首页  >  产品百科  >  9037290000

9037290000

厂牌: WEIDMüLLER

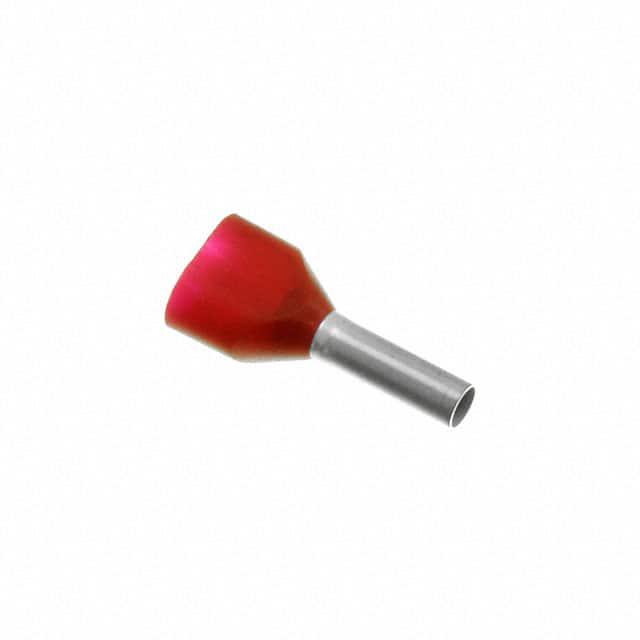

产品描述: Connector Terminal Wire End Ferrule Straight Loose
供应商型号: 3279345
供应商: 海外现货
标准整包数: 1
WEIDMüLLER 接线座- 配件 - 导线金属环 9037290000

9037290000概述

    电子元器件产品技术手册

    产品简介


    本文介绍了Weidmüller公司提供的电线端子套管(Wire End Ferrules)产品。这些产品主要用于确保电气连接的长期质量,并便于安装过程。根据不同的应用需求,我们提供了多种型号的套管,包括带有塑料护圈的套管、双线端子套管以及短路和接地故障保护电缆用的套管等。这些套管广泛应用于电气工程、工业自动化、机械设备等多个领域。

    技术参数


    以下是各类电线端子套管的技术规格和性能参数:
    | 型号 | ø mm² | AWG | L1 | L2 | D1 | D2 | S1 | S2 | 剥线长度 (mm) | 颜色 | 数量 | 订单编号 |
    ||
    | H0.25/10 | 0.25 | 24 | 10 | 6 | 0.8| 1.8| 0.15| 0.25| 8.0 | 浅蓝色| 500 | 9025740000|
    | H0.5/12 | 0.50 | 20 | 12 | 6 | 1.0| 2.6| 0.15| 0.25| 8.0 | 橙色 | 500 | 0409500000|
    | H0.75/14 | 0.75 | 18 | 14 | 8 | 1.2| 2.8| 0.15| 0.25| 10.0 | 白色 | 500 | 0462900000|
    | H1.0/16 | 1.00 | 17 | 16 | 10 | 1.4| 3.0| 0.15| 0.25| 12.0 | 黄色 | 500 | 9025950000|
    | H1.5/14 | 1.50 | 16 | 14 | 8 | 1.7| 3.5| 0.15| 0.25| 10.0 | 红色 | 500 | 0463100000|
    | H2.5/15D | 2.50 | 14 | 15 | 8 | 2.2| 4.2| 0.15| 0.25| 10.0 | 蓝色 | 500 | 9019160000|
    | H4.0/18D | 4.00 | 12 | 18 | 10 | 2.8| 4.8| 0.2 | 0.3 | 12.0 | 灰色 | 500 | 9019190000|
    | H6.0/20 | 6.00 | 10 | 20 | 12 | 3.5| 6.3| 0.2 | 0.3 | 14.0 | 黑色 | 100 | 0533500000|
    | H10.0/22 | 10.00 | 7 | 22 | 12 | 4.5| 7.6| 0.2 | 0.4 | 15.0 | 米白色| 100 | 0534200000|
    | H16.0/28 | 16.00 | 6 | 28 | 18 | 5.8| 8.8| 0.2 | 0.4 | 21.0 | 绿色 | 100 | 0566000000|
    | H25.0/30 | 25.00 | 3 | 30 | 16 | 7.3| 11.2| 0.2 | 0.4 | 18.0 | 棕色 | 50 | 0317000000|

    产品特点和优势


    Weidmüller的电线端子套管具有以下特点和优势:
    - 保证连接质量:长期可靠性能,提升电气连接的稳定性。
    - 易于安装:便于施工,减少安装时间。
    - 颜色多样性:提供多种颜色选择,方便识别不同用途的线路。
    - 适应性强:适用范围广,适合多种规格导线。
    - 热稳定性:耐温高达105°C,适合各种恶劣工作环境。
    - 防燃材料:可选用不易燃材料制成的电缆入口,增加安全性。

    应用案例和使用建议


    这些电线端子套管常用于配电箱、控制柜、工业自动化设备等场合,特别是在需要稳定、可靠连接的项目中表现尤为出色。建议在使用时注意:
    - 选择合适的型号:根据导线规格及应用场景选择合适的套管型号。
    - 正确剥线:严格按照剥线长度标准进行操作,避免损伤导线内部结构。
    - 检查外观:安装前仔细检查套管外观,确保无损坏后再使用。

    兼容性和支持


    该类产品适用于多种导线类型,并且可以与其他品牌的标准接线端子配套使用。厂商提供全面的技术支持服务,包括产品咨询、安装指导以及售后维修等。建议在使用过程中遇到任何问题时及时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问:如何正确剥线?
    - 答:严格按照产品说明书上的指示进行操作,确保剥线长度符合要求,以防止损伤导线。

    2. 问:套管出现破损怎么办?
    - 答:一旦发现套管破损,应当立即更换新的套管以确保连接的可靠性。如有疑问,请联系技术支持人员。
    3. 问:如何选择合适的型号?
    - 答:根据实际使用的导线规格及应用场景来选择相应的套管型号。推荐咨询销售代表或参考产品目录以获取准确建议。

    总结和推荐


    总体而言,Weidmüller的电线端子套管是一款高性能、高性价比的产品,在电气工程和工业自动化领域有着广泛应用前景。其优良的连接性能、多样化的颜色选择以及广泛的适用性使得其在市场上具备较强的竞争力。强烈推荐该类产品给需要稳定电气连接解决方案的专业人士和企业。

9037290000参数

参数
零件状态 在售

9037290000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

9037290000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线座- 配件 - 导线金属环 WEIDMüLLER 9037290000 9037290000数据手册

9037290000封装设计

查看详情并下载
Symbol
Footprint
3D Model
