950-NLFL-DS/03

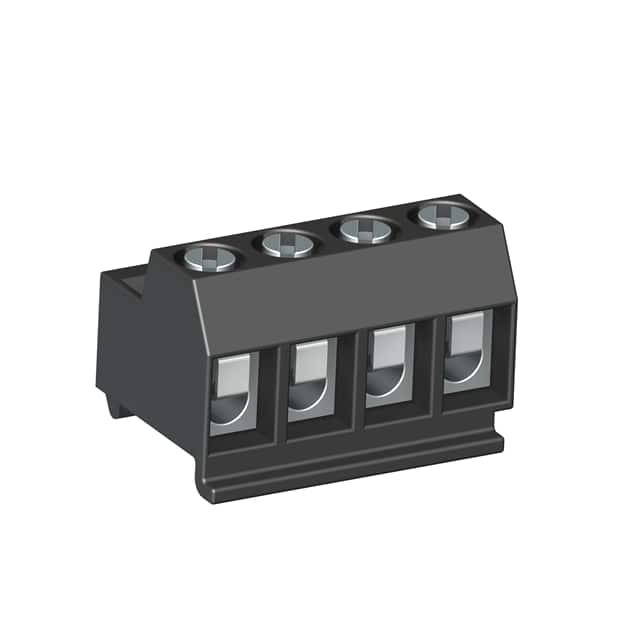

产品描述: Conn Terminal Block PL 3 POS 5mm Screw ST Thru-Hole
供应商型号: Q-950-NLFL-DS/03
供应商: 期货订购
标准整包数: 250
WECO ELECTRICAL CONNECTORS 接线座- 接头/插头和插口 950-NLFL-DS/03

950-NLFL-DS/03概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是型号为950-NLFL-DS和950-GFL-DS的插件螺钉连接器系统,专为印刷电路板设计,适用于暖通空调(HVAC)行业。这类连接器允许外部线缆与安装在基座上的插件连接器相连接,从而实现印刷电路板之间的互连。

    技术参数


    - 中心间距: 5 mm (0.197 in)
    - 线缆剥离长度: 6 mm (0.25 in)
    - 额定截面: 1.5 mm² (2325 mils²)
    - 推荐孔径: 1.3 mm (0.051 in) (仅950-GFL-DS)
    - 极数范围:
    - 950-NLFL-DS: 2到12极
    - 950-GFL-DS: 2到24极
    - 认证信息:
    - UL认证:最大电流10A,最大电压300V,扭矩限制3.5 lb·in
    - CSA认证:最大电流10A,最大电压300V,扭矩限制0.4 N·m
    - 耐冲击电压: 2500 V
    材料
    - 模具材料: 尼龙,自熄至UL 94,V-0等级,黑色
    - 耐温极限:
    - 短时间:140°C (284°F)
    - 连续工作:105°C (221°F)
    - 极限温度:-40°C (-40°F)
    - 终端体: 镍镀铜合金
    - 线缆保护器: 锡镀铜合金
    - 螺丝: 黄色铬酸盐钝化,锌镀钢,M2.6

    产品特点和优势


    - 高可靠性: 通过UL和CSA双重认证,确保电气安全和可靠性。
    - 易于安装: 具备锁定脚设计,方便安装到电路板上的槽内。
    - 多功能性: 可用于多种应用场合,特别适合于暖通空调行业。

    应用案例和使用建议


    - 应用场景: 该连接器可用于空调系统的控制面板,通过连接外部线缆实现控制系统与电源及其他组件的连接。
    - 使用建议:
    - 在安装时,应留出0.5mm的空间以适应工艺引起的偏差。
    - 使用适当的扭矩工具进行紧固,避免因过紧或过松导致的接触不良。

    兼容性和支持


    - 兼容性: 与971-SLK、-SLS和-SLW系列的插件兼容。
    - 支持和服务: 请联系制造商获取更多技术支持和售后服务。

    常见问题与解决方案


    - Q: 如何正确选择极数?
    - A: 根据实际应用需求选择合适的极数范围。950-NLFL-DS支持2到12极,950-GFL-DS支持2到24极。
    - Q: 螺丝拧得过紧怎么办?
    - A: 检查扭矩值是否符合标准,如过高则重新拧紧至合适值。如果螺丝已经损坏,则需要更换新的螺丝。


    总结和推荐


    综上所述,950-NLFL-DS和950-GFL-DS连接器以其高度的安全性、可靠性和广泛应用前景,在暖通空调行业中展现出极高的竞争力。对于需要在苛刻环境下工作的印刷电路板互连,这两种连接器是理想的选择。因此,我强烈推荐使用这些产品。如果您对产品有任何疑问或需要进一步的技术支持,欢迎联系我们的客户服务团队。

950-NLFL-DS/03参数

参数
长*宽*高 15mm(长度)*12.4mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

950-NLFL-DS/03厂商介绍

WECO Electrical Connectors是一家德国公司,专注于生产和销售各种电气连接器。该公司的产品广泛应用于汽车、**、铁路、船舶、工业自动化、能源和医疗设备等领域。

主营产品分类包括:
1. 圆形连接器:适用于各种电气连接需求,包括电源、信号和数据传输。
2. 矩形连接器:适用于大电流和高电压应用,如电动汽车和工业设备。
3. 射频连接器:适用于无线通信和**系统。
4. 光纤连接器:适用于高速数据传输和光通信系统。

WECO Electrical Connectors的优势:
1. 高品质:所有产品均符合国际标准,如ISO、DIN和MIL-STD等。
2. 定制化:可根据客户需求提供定制化解决方案。
3. 创新:持续研发新技术和产品,以满足市场变化和客户需求。
4. 服务:提供全方位的技术支持和售后服务,确保客户满意度。

950-NLFL-DS/03数据手册

厂牌 PDF简要描述 下载
WECO ELECTRICAL CONNECTORS 接线座- 接头/插头和插口 WECO ELECTRICAL CONNECTORS 950-NLFL-DS/03 950-NLFL-DS/03数据手册

950-NLFL-DS/03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 10.2134
库存: 2500
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 2553.35
直接购买
加入购物车
