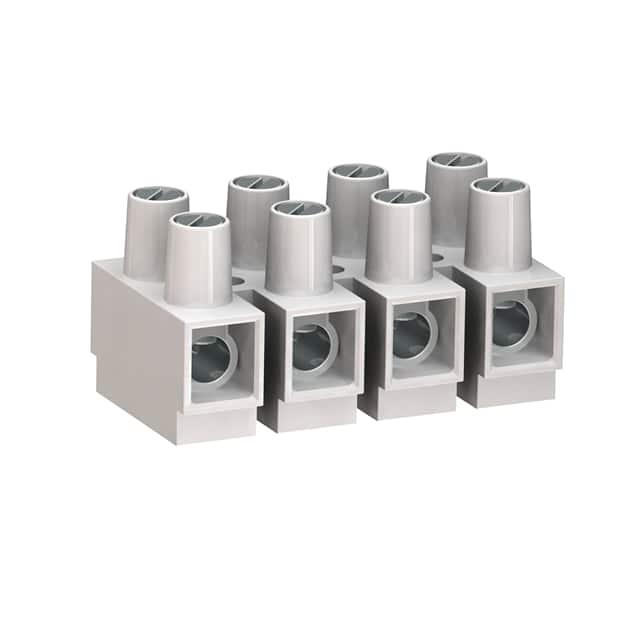

327-FU-HDS/06

产品分类: 接线座- 隔板块
产品描述: Conn Eurostyle Block F 12 POS 14.5mm Screw Cable Mount 80A
供应商型号: 327-FU-HDS/06
供应商: Master
标准整包数: 50
WECO ELECTRICAL CONNECTORS 接线座- 隔板块 327-FU-HDS/06

327-FU-HDS/06概述


    产品简介


    本技术手册介绍的是系列300的终端条(terminal strips),特别介绍了类型324 (-HDS)和类型327-FU (-HDS)。这两种终端条主要用于配电盘或机箱安装,适用于需要高振动抗性的场合。系列300的终端条广泛应用于电动机、建筑车辆及加热、通风和空调(HVAC)系统中。它们具备高效能、高可靠性以及良好的电气性能,能够满足各种工业应用的需求。

    技术参数


    类型324 (-HDS)
    - 中心间距:11.5毫米(0.453英寸)
    - 剥线长度:7毫米(0.28英寸)
    - 额定截面积:4平方毫米(6199平方密耳)
    - 额定电流:35安培(最大7.0磅英尺)
    - 电压等级:300伏特
    - 适用线规范围:22至8号AWG
    - 紧固扭矩:最大7.0磅英尺
    类型327-FU (-HDS)
    - 中心间距:14.5毫米(0.571英寸)
    - 剥线长度:9毫米(0.35英寸)
    - 额定截面积:16平方毫米(24796平方密耳)
    - 额定电流:65安培(最大16.0磅英尺)
    - 电压等级:600伏特
    - 适用线规范围:14至6号AWG
    - 紧固扭矩:最大16.0磅英尺

    产品特点和优势


    系列300的终端条具有以下独特功能和优势:
    1. 高振动抗性:适合用于电动机和其他需要高振动抗性的场合。
    2. 多样化适用性:可应用于电动机、建筑车辆以及HVAC系统等多种场合。
    3. 多种规格选择:提供不同极数和材料选项,以满足不同应用场景需求。
    4. 高标准认证:通过多项国际安全标准认证,如UL和CSA。

    应用案例和使用建议


    系列300的终端条在多种工业环境中表现出色。例如,在建筑车辆中,它们能够有效连接和保护高压电线;在HVAC系统中,它们可以稳定传输电力并防止震动带来的损坏。对于实际使用建议:
    1. 在安装时要确保有足够的空间来处理工艺变化,例如允许0.5毫米的间隙。
    2. 仔细选择适当的螺丝和安装硬件,以确保稳固性和安全性。

    兼容性和支持


    这些终端条与不同的电子元器件和设备具有良好的兼容性,尤其是在高压电气系统中。制造商提供了详细的安装指导和技术支持,以帮助用户正确安装和使用这些产品。如果您需要更多的技术支持或配件信息,请联系当地销售代表。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:安装后出现接触不良。
    解决方法:检查接线和螺丝是否拧紧,必要时重新剥线并重新安装。

    2. 问题:电压波动导致设备损坏。
    解决方法:确认所使用的电压等级符合产品规格,并在必要时添加稳压装置。

    总结和推荐


    系列300的终端条以其优异的电气性能、高振动抗性和广泛的应用范围成为市场上非常受欢迎的产品。无论是在建筑车辆还是HVAC系统中,都能提供可靠稳定的电力连接。因此,强烈推荐使用这些终端条以提升系统的整体性能和可靠性。

327-FU-HDS/06参数

参数
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

327-FU-HDS/06厂商介绍

WECO Electrical Connectors是一家德国公司,专注于生产和销售各种电气连接器。该公司的产品广泛应用于汽车、**、铁路、船舶、工业自动化、能源和医疗设备等领域。

主营产品分类包括:
1. 圆形连接器:适用于各种电气连接需求,包括电源、信号和数据传输。
2. 矩形连接器:适用于大电流和高电压应用,如电动汽车和工业设备。
3. 射频连接器:适用于无线通信和**系统。
4. 光纤连接器:适用于高速数据传输和光通信系统。

WECO Electrical Connectors的优势:
1. 高品质:所有产品均符合国际标准,如ISO、DIN和MIL-STD等。
2. 定制化:可根据客户需求提供定制化解决方案。
3. 创新:持续研发新技术和产品,以满足市场变化和客户需求。
4. 服务:提供全方位的技术支持和售后服务,确保客户满意度。

327-FU-HDS/06数据手册

厂牌 PDF简要描述 下载
WECO ELECTRICAL CONNECTORS 接线座- 隔板块 WECO ELECTRICAL CONNECTORS 327-FU-HDS/06 327-FU-HDS/06数据手册

327-FU-HDS/06封装设计

查看详情并下载
Symbol
Footprint
3D Model
