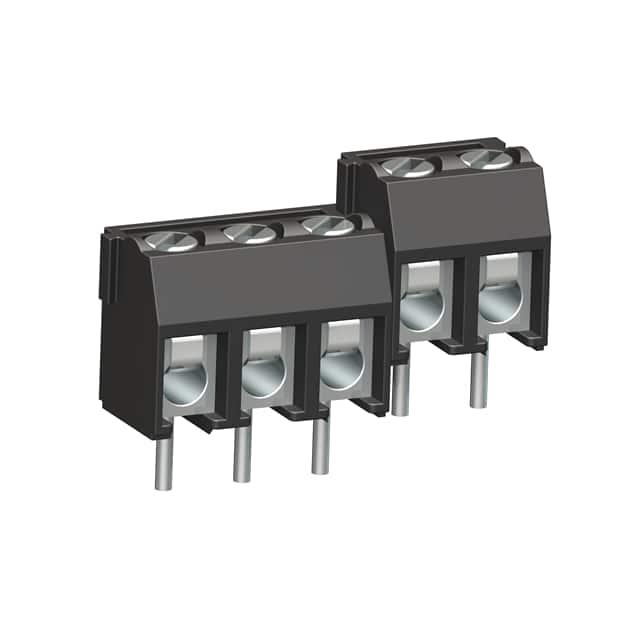

940-T-DS/02

产品分类: 接线板-线至板
产品描述:
供应商型号: Q-940-T-DS/02
供应商: 期货订购
标准整包数: 250
WECO ELECTRICAL CONNECTORS 接线板-线至板 940-T-DS/02

940-T-DS/02概述


    产品简介


    本产品是一款用于印刷电路板(PCB)的连接器,型号为940-T(-DS)。它采用了螺钉连接和插接锁紧设计,适用于多种电子设备的电路连接。940-T(-DS)连接器具有高可靠性和良好的电气性能,广泛应用于工业控制、自动化设备、通信设备以及各种家用电器等领域。

    技术参数


    | 参数 | 规格 |

    | 材质 | 模具 PA,灰色,V-0 |
    | 比较跟踪指数 | CTI ≥ 600 |
    | 绝缘等级 | I |
    | 工作温度范围 | -40°C 至 100°C |
    | 端子材质 | 锡镀黄铜 |
    | 螺钉规格 | M2.6;锌镀钢,蓝色钝化 |
    | 焊接针规格 | 直径 1 mm;锡镀铜合金 |
    | 线保护器材质 | 锡镀青铜 |
    | 针距 | 5.08 mm |
    | 接触点数 | 2 + 3 |
    | 剥线长度 | 6 mm ± 0.5 mm |
    | 额定电流 | 17.5 A |
    | 额定电压 | 250 V / 320 V / 630 V |
    | 额定冲击电压 | 4 kV |
    | 绝缘电压 | 250 V (符合 EN 60998-1) |
    | 电线截面积(无保护) | 0.75 - 4 mm² / 0.75 - 2.5 mm² / 18 - 12 AWG |
    | 电线截面积(有保护) | 0.34 - 2.5 mm² / 0.34 - 2.5 mm² / 22 - 14 AWG |
    | 电路板孔直径 | 1.3 mm |
    | 扭矩 | 0.4 Nm |

    产品特点和优势


    1. 高可靠性:采用螺钉连接方式,确保长期稳定运行。
    2. 宽泛的工作温度范围:从 -40°C 到 100°C,适应多种恶劣环境。
    3. 优良的绝缘性能:CTI ≥ 600,确保电气安全。
    4. 多种配置选择:提供2极和3极版本,以及不同的长度和包装选项。
    5. 兼容性强:可选自粘标记条,方便识别。

    应用案例和使用建议


    应用案例
    940-T(-DS)连接器在工业控制设备中的应用非常广泛。例如,在工业机器人中,它可以用于电机和控制器之间的信号传输,确保高可靠性。
    使用建议
    1. 在安装过程中,请确保剥线长度控制在 6 mm ± 0.5 mm 内,以保证良好的接触。
    2. 由于连接器的最大额定电流为 17.5 A,建议在高电流负载时注意散热。
    3. 定期检查连接器的连接情况,确保螺丝拧紧。

    兼容性和支持


    - 兼容性:940-T(-DS)连接器可与其他标准PCB组件兼容,如焊接针和线路保护器。
    - 技术支持:如有需要,可以联系制造商获取技术支持。制造商提供详细的技术文档和在线资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器松动 | 确保螺丝拧紧,按照规定的扭矩值进行安装。 |
    | 导电不良 | 检查端子和电线接触是否良好,重新压接或更换端子。 |
    | 短路 | 确认电线截面积在允许范围内,正确安装并检查连接器的防水和防尘性能。 |

    总结和推荐


    综上所述,940-T(-DS)连接器是一款性能优越、应用广泛的PCB连接器。它的主要优点包括高可靠性、宽泛的工作温度范围、优良的绝缘性能以及多种配置选择。鉴于这些优点,我们强烈推荐在工业控制、自动化设备和其他高要求环境中使用这款连接器。

940-T-DS/02参数

参数
安装方式 导线安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

940-T-DS/02厂商介绍

WECO Electrical Connectors是一家德国公司,专注于生产和销售各种电气连接器。该公司的产品广泛应用于汽车、**、铁路、船舶、工业自动化、能源和医疗设备等领域。

主营产品分类包括:
1. 圆形连接器:适用于各种电气连接需求,包括电源、信号和数据传输。
2. 矩形连接器:适用于大电流和高电压应用,如电动汽车和工业设备。
3. 射频连接器:适用于无线通信和**系统。
4. 光纤连接器:适用于高速数据传输和光通信系统。

WECO Electrical Connectors的优势:
1. 高品质:所有产品均符合国际标准,如ISO、DIN和MIL-STD等。
2. 定制化:可根据客户需求提供定制化解决方案。
3. 创新:持续研发新技术和产品,以满足市场变化和客户需求。
4. 服务:提供全方位的技术支持和售后服务,确保客户满意度。

940-T-DS/02数据手册

厂牌 PDF简要描述 下载
WECO ELECTRICAL CONNECTORS 接线板-线至板 WECO ELECTRICAL CONNECTORS 940-T-DS/02 940-T-DS/02数据手册

940-T-DS/02封装设计

查看详情并下载
Symbol
Footprint
3D Model
