首页  >  产品百科  >  982-D/04

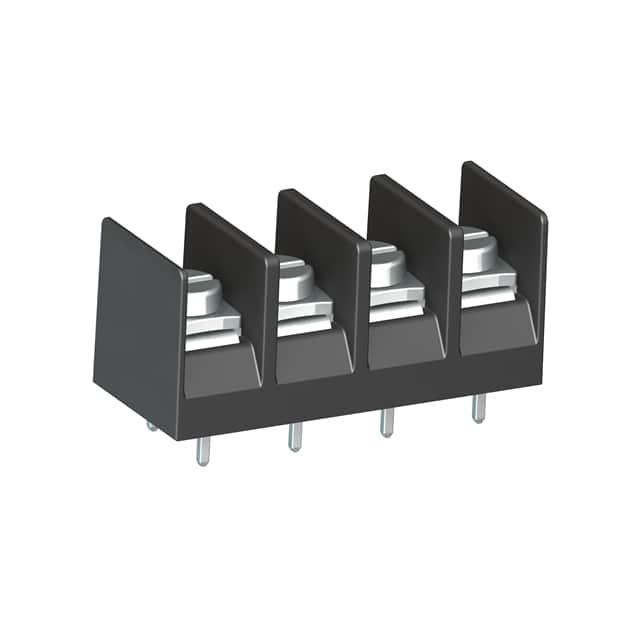

982-D/04

产品分类: 接线座- 隔板块
产品描述:
供应商型号: Q-982-D/04
供应商: 期货订购
标准整包数: 100
WECO ELECTRICAL CONNECTORS 接线座- 隔板块 982-D/04

982-D/04概述

    电子元器件产品技术手册:PCB连接器982-D

    产品简介


    PCB连接器982-D是一款专为电路板设计的接线端子,适用于家电、工业控制等领域的电路连接。它采用了螺丝紧固方式,每个极点配有两根焊脚,这使得它在实际应用中具有较高的可靠性和稳定性。此外,该连接器还通过了“无火焰”灼热丝测试,符合家用电器的DIN EN/IEC 60335-1标准,保证了安全性能。

    技术参数


    - 基距:9.52mm
    - 极数范围:2至26极
    - 压接范围:实心导体/柔性导体/AWG 0.75 - 2.5mm² / 18 - 12 AWG
    - 额定截面积:2.5mm²
    - 剥线长度:8.5mm
    - 过电压类别:III
    - 污染等级:3
    - 额定电压:320V
    - 额定冲击电压:4kV
    - 额定绝缘电压:450V(EN 60998-1)
    - 额定电流:24A(在30℃环境温度下)
    - PCB孔径:ø 1.6mm
    - 扭矩:0.8Nm
    - 其他规格:每极可以连接两个相同截面的导线
    - 材料:模制PA,灰色,V-0
    - 比较跟踪指数CTI:≥ 600
    - 绝缘组别:I
    - 温度范围:-40°C至100°C
    - 压力夹:镀锡黄铜
    - 螺丝:M3.5;镀锌钢,蓝化处理
    - 焊针:0.8 x 1.0mm;镀锡黄铜

    产品特点和优势


    PCB连接器982-D具备以下特点和优势:
    - 高可靠性:采用螺丝紧固方式,每极点配有两根焊脚,确保连接稳固可靠。
    - 安全性:通过“无火焰”灼热丝测试,符合家用电器安全标准。
    - 易用性:自动抬起式方形垫圈设计,方便导线的连接。
    - 多极选项:可选2至26极的设计,适应不同电路需求。

    应用案例和使用建议


    PCB连接器982-D广泛应用于各种家用电器及工业控制设备中,如洗衣机、冰箱等。对于用户而言,建议在安装时注意以下几点:
    - 剥线长度:严格按照手册中的建议长度剥线,以确保良好的接触。
    - 螺丝紧固:拧紧螺丝时要确保达到规定的扭矩值,避免松动。
    - 清洁处理:在安装前,确保所有接触部位干净无尘,以提高导电性能。

    兼容性和支持


    PCB连接器982-D提供多种配件选择,如连续编号、特殊标记、十字头螺丝、保护盖帽(型号982-A)、固定销(BEF-983)和片式连接。制造商WECO Contact GmbH提供了详细的技术支持和服务,用户可以通过官方网站获取更多相关信息。

    常见问题与解决方案


    1. 问题:连接不牢固,导线容易脱落。
    - 解决方案:确保螺丝已拧紧至规定扭矩,并检查导线是否正确插入。
    2. 问题:导电性能不佳。
    - 解决方案:检查连接部位是否清洁,必要时重新剥线并重新连接。
    3. 问题:连接器无法承受过大的电流。
    - 解决方案:检查连接器的额定电流是否满足应用要求,避免超过其额定值使用。

    总结和推荐


    PCB连接器982-D凭借其出色的可靠性、安全性以及多样化的应用选项,在市场上具有很高的竞争力。它不仅适用于家用电器,还广泛用于工业控制设备中。强烈推荐该产品给需要高性能连接器的应用场合。

982-D/04参数

参数
应用等级 工业级
零件状态 在售
包装方式 散装

982-D/04厂商介绍

WECO Electrical Connectors是一家德国公司,专注于生产和销售各种电气连接器。该公司的产品广泛应用于汽车、**、铁路、船舶、工业自动化、能源和医疗设备等领域。

主营产品分类包括:
1. 圆形连接器:适用于各种电气连接需求,包括电源、信号和数据传输。
2. 矩形连接器:适用于大电流和高电压应用,如电动汽车和工业设备。
3. 射频连接器:适用于无线通信和**系统。
4. 光纤连接器:适用于高速数据传输和光通信系统。

WECO Electrical Connectors的优势:
1. 高品质:所有产品均符合国际标准,如ISO、DIN和MIL-STD等。
2. 定制化:可根据客户需求提供定制化解决方案。
3. 创新:持续研发新技术和产品,以满足市场变化和客户需求。
4. 服务:提供全方位的技术支持和售后服务,确保客户满意度。

982-D/04数据手册

厂牌 PDF简要描述 下载
WECO ELECTRICAL CONNECTORS 接线座- 隔板块 WECO ELECTRICAL CONNECTORS 982-D/04 982-D/04数据手册

982-D/04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 21.4014
库存: 1000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 2140.14
直接购买
加入购物车
