941-T-DS/03

产品分类: 接线板-线至板
产品描述:
供应商型号: 941-T-DS/03
供应商: Master
标准整包数: 250
WECO ELECTRICAL CONNECTORS 接线板-线至板 941-T-DS/03

941-T-DS/03概述


    产品简介

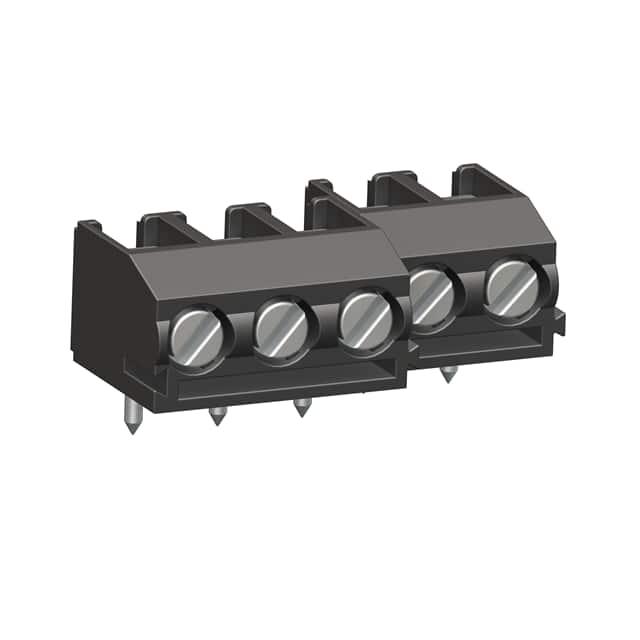

    TECHNICAL DATA SHEET 941-T(-DS)是一款用于印刷电路板(PCB)连接的螺丝端子连接器。该产品设计主要用于电气连接,具有垂直于PCB的线入口,具备良好的抗拉强度和连接稳定性。这款连接器适用于多种工业和消费电子产品,如家用电器、自动化控制系统、工业设备及通信设备等。

    技术参数


    | 参数 | 值 |

    | 材质 | 模塑PA,灰色,V-0阻燃等级 |
    | 跟踪指数 | CTI ≥ 600 |
    | 绝缘组 | I类 |
    | 温度范围 | -40°C至100°C |
    | 端子主体材质 | 锡电镀黄铜 |
    | 螺丝规格 | M2.6;锌镀钢,蓝钝化 |
    | 焊接引脚材质 | 直径1mm;锡电镀黄铜 |
    | 线保护套材质 | 锡电镀锡青铜 |
    | 接触面积 | 1.5 mm² |
    | 额定电流 | 17.5A |
    | 额定电压 | 160V / 320V |
    | 额定冲击电压 | 2.5kV |
    | 额定绝缘电压 | 130V(符合EN 60998-1标准) |
    | 孔径 | PCB孔径1.3mm |
    | 扭矩 | 0.4Nm |

    产品特点和优势


    1. 耐用性强:采用高质量材料,能够承受极端环境条件,如温度变化和电气负荷。
    2. 可靠性高:螺丝连接方式确保了电气接触的稳定性和长期可靠性。
    3. 易用性好:螺丝安装简单,线缆剥线长度固定为5mm±0.5mm,易于操作。
    4. 安全性高:通过高CTI值,提供了良好的耐电弧性能,有助于提高产品的安全性和使用寿命。
    5. 多功能性:提供多种配置选项,适应不同的应用需求,最多可达到8极。

    应用案例和使用建议


    - 应用案例:适用于家用电器如冰箱、空调等;自动化控制系统中的传感器和执行器连接;工业设备中的信号传输等。
    - 使用建议:
    - 在安装前,请检查电线规格是否适合该连接器的接触面积,以避免过载。
    - 定期检查螺丝紧固情况,确保连接可靠。
    - 在多尘或多污染环境中使用时,可以考虑加装线保护套,以延长产品寿命。

    兼容性和支持


    - 兼容性:此连接器可以与各种符合IEC标准的PCB配合使用,适用于广泛的工业和消费电子领域。
    - 支持服务:制造商提供全面的技术支持,包括产品选型指导、安装指南、维护保养手册等,确保用户能够正确、高效地使用产品。

    常见问题与解决方案


    1. 问题:螺丝拧不紧
    - 解决方案:检查螺丝是否正确插入,确保螺丝和螺丝孔匹配。如需额外摩擦力,可在螺丝上涂抹少量润滑脂。

    2. 问题:接触不良
    - 解决方案:重新剥线并确保剥线长度准确,重新安装端子,确保电线完全插入端子中。

    3. 问题:温度异常升高
    - 解决方案:检查是否存在过载现象,调整负载量。如有必要,更换更大额定电流的连接器。

    总结和推荐


    综上所述,T941-T(-DS)是一款高性能、高可靠性的PCB连接器。它在材料选择、制造工艺及电气性能方面均表现出色,广泛应用于各类工业及消费电子产品。产品提供了多样化的配置选项,满足不同应用场景的需求。总体而言,无论是从技术规格还是市场竞争力来看,这款连接器都具有很高的推荐价值,非常适合需要高质量电气连接的场合。

941-T-DS/03参数

参数
安装方式 导线安装,弹簧安装,螺纹安装,通孔安装
应用等级 工业级
零件状态 在售

941-T-DS/03厂商介绍

WECO Electrical Connectors是一家德国公司,专注于生产和销售各种电气连接器。该公司的产品广泛应用于汽车、**、铁路、船舶、工业自动化、能源和医疗设备等领域。

主营产品分类包括:
1. 圆形连接器:适用于各种电气连接需求,包括电源、信号和数据传输。
2. 矩形连接器:适用于大电流和高电压应用,如电动汽车和工业设备。
3. 射频连接器:适用于无线通信和**系统。
4. 光纤连接器:适用于高速数据传输和光通信系统。

WECO Electrical Connectors的优势:
1. 高品质:所有产品均符合国际标准,如ISO、DIN和MIL-STD等。
2. 定制化:可根据客户需求提供定制化解决方案。
3. 创新:持续研发新技术和产品,以满足市场变化和客户需求。
4. 服务:提供全方位的技术支持和售后服务,确保客户满意度。

941-T-DS/03数据手册

厂牌 PDF简要描述 下载
WECO ELECTRICAL CONNECTORS 接线板-线至板 WECO ELECTRICAL CONNECTORS 941-T-DS/03 941-T-DS/03数据手册

941-T-DS/03封装设计

查看详情并下载
Symbol
Footprint
3D Model
