WR04X1601FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技

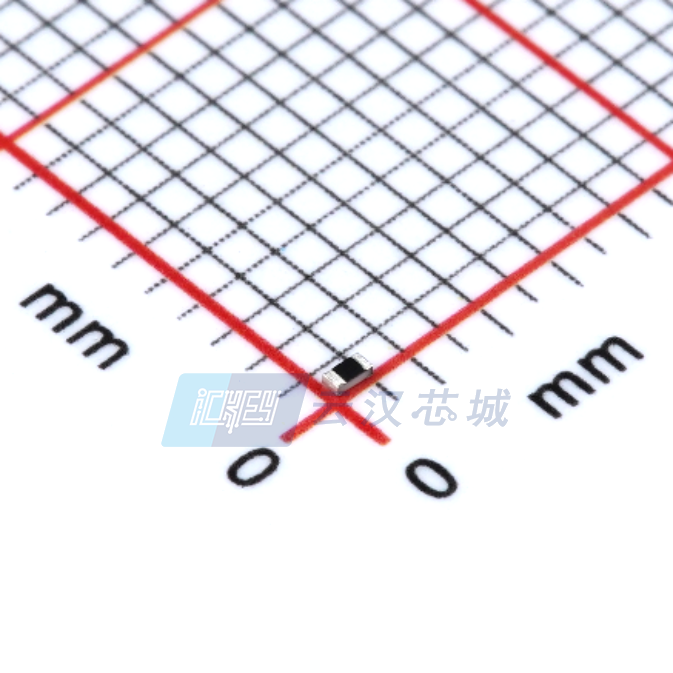

产品描述: 芯片电阻 1600Ω ±1% 1/16W 0402
供应商型号: WR04X1601FTL
供应商: 云汉优选
标准整包数: 10000
WALSIN/台湾华新科技 贴片电阻 WR04X1601FTL

WR04X1601FTL概述

    高质量文章:厚膜通用贴片电阻技术手册

    产品简介


    本手册涵盖了四种型号的厚膜通用贴片电阻(WR12、WR08、WR06、WR04),它们的主要功能是提供精密的电流控制和电压调节。这些电阻适用于消费电子设备、电子数据处理、计算机应用和电信等领域。凭借其高可靠性、稳定性以及低装配成本等优势,这些电阻能够显著提升最终产品的质量和性能。

    技术参数


    | 参数 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸 | 1206(3216)| 0805(2012)| 0603(1608)| 0402(1005)|
    | 电阻范围 | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 电阻精度 | ±1% | ±1% | ±1% | ±1% |
    ±5% | ±5% | ±5% | ±5% |
    | 最大功耗 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大工作电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |
    | 极限温度范围 | -55°C ~ +155°C |

    产品特点和优势


    1. 高可靠性与稳定性:这些电阻具有极高的稳定性和可靠性,确保长时间运行无故障。
    2. 小型化设计:尺寸小,适合自动装配系统,有助于减小最终设备的体积。
    3. 降低装配成本:由于其标准化设计和高度集成,可以有效降低生产成本。
    4. 符合RoHS 2标准:环保材料确保了产品在环境保护方面的优势。
    5. 适应多种应用:无论是消费电子产品还是专业电信设备,都能满足需求。

    应用案例和使用建议


    这些电阻广泛应用于各种电路设计中,例如消费电子设备、计算机硬件和通信系统。对于高精度需求的应用场景,建议优先选择±1%精度的型号。对于低成本应用,可以选择±5%精度的产品。同时,在焊接过程中,注意焊接条件(如温度和时间),以确保良好的连接效果。

    兼容性和支持


    这些电阻在与标准电子设备及PCB的组装中表现出极高的兼容性。厂商提供了详尽的技术文档和支持服务,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现不良连接 | 确保焊接温度和时间符合要求,并使用高质量焊料。 |
    | 电阻值超出预期范围 | 检查电阻是否在正常工作范围内,确认连接无误。 |
    | 设备在高温环境下不稳定 | 确保设备工作温度不超过最大工作温度,并采取散热措施。 |

    总结和推荐


    综上所述,这些厚膜通用贴片电阻具备出色的性能和广泛的应用前景,无论是从技术参数还是从市场竞争力来看,都具有明显的优势。建议在对精确度和可靠性有较高要求的电路设计中优先选用。

WR04X1601FTL参数

参数
电阻值 1.6KΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR04X1601FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR04X1601FTL WR04X1601FTL数据手册

WR04X1601FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0015
20000+ ¥ 0.0015
30000+ ¥ 0.0015
库存: 100000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 15
