WR12X1601FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 1600Ω ±1% 1/4W 1206
供应商型号: 11M-D-WR12X1601FTL
供应商: 云汉优选
标准整包数: 100

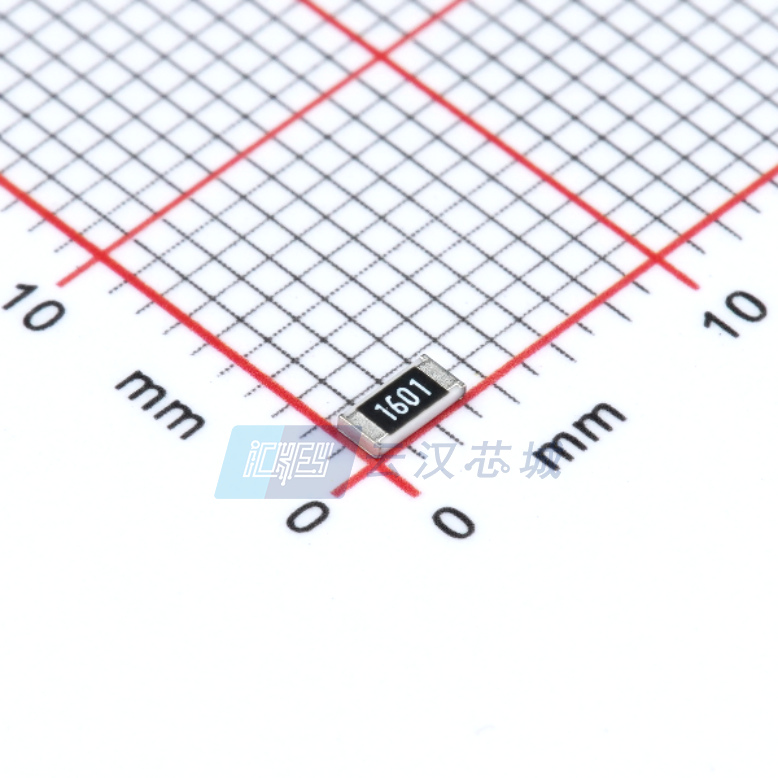

WALSIN/台湾华新科技 贴片电阻 WR12X1601FTL

WR12X1601FTL概述

    高品质电子元器件产品技术手册

    产品简介


    本手册涵盖了Thick Film General Purpose Chip Resistors的产品信息,适用于消费电子设备、计算机应用及电信应用等领域。这些电阻器通过采用高规格陶瓷基体(氧化铝),并在每个末端添加内部金属电极,配合激光切割电阻层来精确控制电阻值,确保稳定可靠的电气性能。外壳覆盖保护涂层,并配备无铅锡合金的外部终端,以方便焊接操作。产品提供多种尺寸:1206、0805、0603和0402,并支持E24和E96系列的电阻值。此外,它们符合RoHS 2标准,且不含卤素,具有环保优势。

    技术参数


    | 尺寸代码 | 电阻范围 | 电阻容差 | 温度系数 (ppm/°C) | 最大功率(W) | 最大操作电压 (V) | 最大过载电压 (V) |
    ||
    | 1206 | 1Ω~10MΩ (±5%) | ±1% | R≥10Ω:≤±100 | 1/4 | 200 | 400 |
    | 0805 | 1Ω~10MΩ (±1%) | ±5% | R≥10Ω:≤±100 | 1/8 | 150 | 300 |
    | 0603 | 1Ω~10MΩ (±1%) | ±5% | R≥10Ω:≤±100 | 1/10 | 75 | 150 |
    | 0402 | 1Ω~10MΩ (±1%) | ±5% | R≥10Ω:≤±100 | 1/16 | 50 | 100 |

    产品特点和优势


    1. 高可靠性与稳定性:经过严格的生产过程和测试验证,确保长时间使用下的稳定性和可靠性。
    2. 紧凑尺寸:小体积设计可减少最终设备的体积,提高空间利用率。
    3. 降低组装成本:自动贴装系统兼容性强,降低了装配成本和人工成本。
    4. RoHS 2合规与无卤素材料:符合环保要求,适用于需要低污染的应用场景。
    5. 广泛的电阻范围:提供从1Ω到10MΩ的不同电阻值选择,满足多样化的应用需求。

    应用案例和使用建议


    1. 消费电子设备:用于小型手持设备中的电源管理电路,实现稳定的电流控制。
    2. 计算机应用:在主板上作为分压器或偏置电阻,提高电路的精度。
    3. 电信应用:作为信号处理电路中的关键元件,提供稳定的电阻值。
    使用建议:
    - 在高温环境下使用时,应注意负载电流,避免超过额定功率导致的损坏。
    - 存储时应遵循制造商提供的存储条件,以防止潮湿和腐蚀,确保产品长期保存后的可用性。

    兼容性和支持


    这些电阻器具有良好的兼容性,能够与其他电子元器件和设备配合使用,适用于各种电路设计。供应商提供了全面的技术支持和维护服务,以确保客户在使用过程中得到充分的支持和帮助。

    常见问题与解决方案


    1. 如何确定电阻值的正确性?
    - 可通过查看电阻器上的标记代码,根据表格进行对照。例如,0603 WR06X型号的三码标记法(±5%)为1206和0805,四码标记法(±1%)为0603。

    2. 如何应对过载电压情况?
    - 当面临过载电压时,务必降低电流以避免电阻器因过热而损坏。参考最大过载电压值并采取相应措施。
    3. 如何处理电阻器的弯曲强度问题?
    - 在焊接或安装过程中要轻柔操作,避免过度弯曲,以防止损坏内部结构。如果需要弯曲,应在规定的范围内执行,并确保不破坏引脚连接。

    总结和推荐


    综上所述,Thick Film General Purpose Chip Resistors凭借其高可靠性、紧凑设计和广泛应用领域,成为一款理想的电子元器件产品。其优越的性能和广泛的应用使其在市场上具备较强的竞争力。我们强烈推荐这一系列产品给需要高性能电阻器的电子设计工程师们,以实现更可靠和高效的电路设计。

WR12X1601FTL参数

参数
电阻值 1.6KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装

WR12X1601FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR12X1601FTL WR12X1601FTL数据手册

WR12X1601FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0015
1000+ ¥ 0.0013
3000+ ¥ 0.0011
10000+ ¥ 0.0009
50000+ ¥ 0.0009
库存: 63
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
