WR08X6R2 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 6.2Ω ±5% 125mW -200ppm/℃~400ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: MCN-WR08X6R2 JTL
供应商: 海外现货
标准整包数: 5000

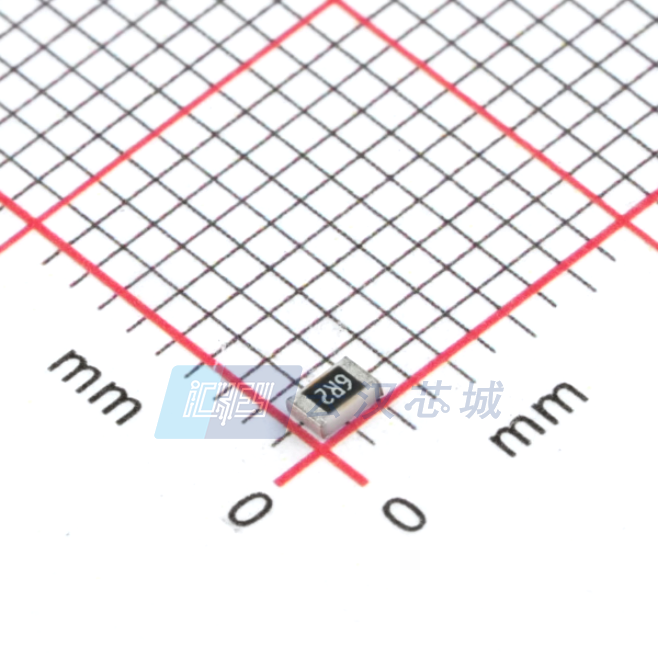

WALSIN/台湾华新科技 贴片电阻 WR08X6R2 JTL

WR08X6R2 JTL概述


    产品简介


    ASCWRV24厚膜通用贴片电阻器
    产品类型:厚膜通用贴片电阻器
    主要功能:用于调节电路中的电流和电压
    应用领域:消费电子产品、计算机应用、电信应用等

    技术参数


    - 尺寸代码:1206(3216)、0805(2012)、0603(1608)、0402(1005)
    - 阻值范围:1Ω~10MΩ(±5%公差)、1Ω~10MΩ(±1%公差)
    - 额定功率:1/4W、1/8W、1/10W、1/16W
    - 最大工作电压(DC或RMS):200V、150V、75V、50V
    - 最大过载电压(DC或RMS):400V、300V、150V、100V
    - TCR(温度系数):≤ ±100 ppm/°C(R≥10Ω)、-200~+400 ppm/°C(R<10Ω)

    产品特点和优势


    1. 高可靠性与稳定性
    2. 小体积,减少最终设备尺寸
    3. 降低组装成本
    4. 提高组件和设备的可靠性
    5. 符合RoHS 2标准且无卤素
    6. 具有多种阻值选择,适用于不同场合
    7. 通过多种测试验证,确保质量和性能

    应用案例和使用建议


    这些电阻器广泛应用于消费电子、计算机和电信设备中。例如,在电源转换电路中,这些电阻器可以有效地调节电压和电流。为了获得最佳效果,建议在选择电阻时,考虑其工作环境温度和可能的负载条件。

    兼容性和支持


    - 兼容性:这些电阻器适合与自动放置系统兼容,可以轻松安装在陶瓷基板和印刷电路板上。
    - 支持与维护:制造商提供全面的技术支持,包括详细的安装指南和常见问题解答。

    常见问题与解决方案


    1. 问:如何确定合适的电阻器?
    - 答:根据所需的阻值和公差,选择合适的产品系列(如WR12、WR08、WR06或WR04)。

    2. 问:电阻器的工作温度范围是多少?
    - 答:工作温度范围为-55°C至+155°C。

    3. 问:如何检测电阻器的可焊性?
    - 答:将电阻器浸入235°C的SAC锡液中2±0.5秒,要求95%以上的表面覆盖率,同时检查是否有明显的损坏。

    总结和推荐


    ASCWRV24厚膜通用贴片电阻器在高可靠性、稳定性和低成本方面表现出色。它们的小尺寸和广泛的阻值范围使其成为消费电子、计算机和电信设备的理想选择。综上所述,强烈推荐这款电阻器。

WR08X6R2 JTL参数

参数
电阻值 6.2Ω
精度 ±5%
额定功率 125mW
温度系数 -200ppm/℃~400ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X6R2 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X6R2 JTL WR08X6R2 JTL数据手册

WR08X6R2 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
