WR06X3241FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 3240 Ohms ±1% 1/10W ±100ppm/°C 0603
供应商型号: WR06X3241FTL
供应商: 国内现货
标准整包数: 5000

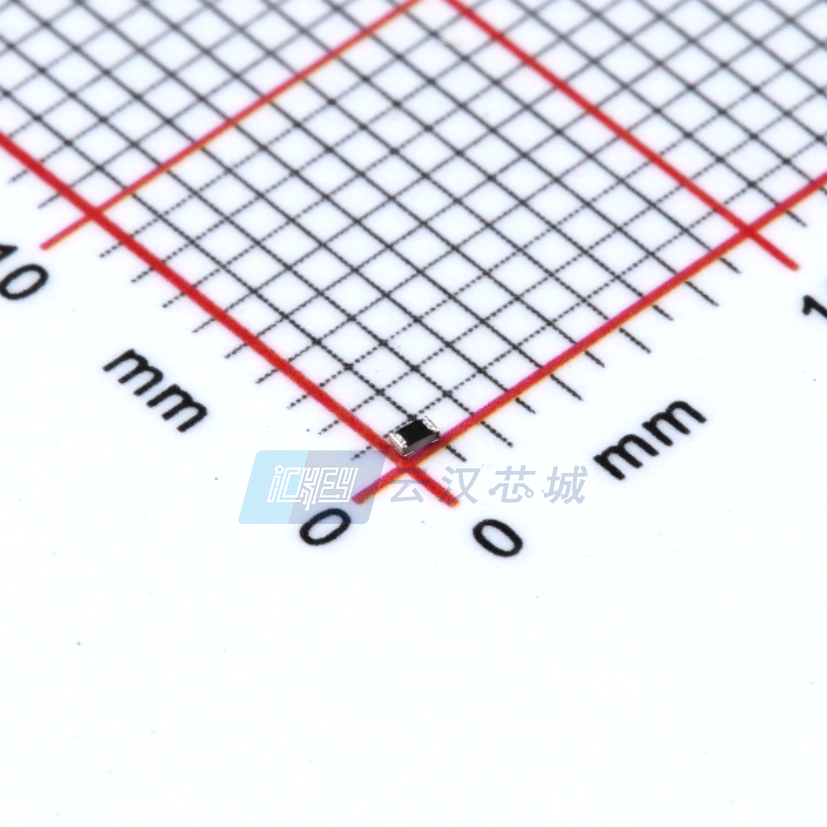

WALSIN/台湾华新科技 贴片电阻 WR06X3241FTL

WR06X3241FTL概述

    厚膜通用贴片电阻技术手册

    产品简介


    本手册介绍的是厚膜通用贴片电阻(Thick Film General Purpose Chip Resistors),型号包括WR12、WR08、WR06和WR04。这些电阻被广泛应用于消费电子产品、电子数据处理(EDP)、计算机应用及电信领域。这些电阻具有高可靠性和稳定性,且均符合RoHS 2标准及无卤要求。

    技术参数


    - 型号与尺寸
    - WR12:1206(3216)
    - WR08:0805(2012)
    - WR06:0603(1608)
    - WR04:0402(1005)
    - 阻值范围
    - WR12:1Ω~10MΩ(±5%)
    - WR08:1Ω~10MΩ(±5%)
    - WR06:1Ω~10MΩ(±5%)
    - WR04:1Ω~10MΩ(±5%)
    - 精度
    - WR12:±1%
    - WR08:±1%
    - WR06:±1%
    - WR04:±1%
    - 温度系数(TCR)
    - R≥10Ω:≤ ± 100 ppm/°C
    - R<10Ω:-200~+400 ppm/°C
    - 最大耗散功率
    - WR12:1/4 W
    - WR08:1/8 W
    - WR06:1/10 W
    - WR04:1/16 W
    - 最高工作电压
    - WR12:200V
    - WR08:150V
    - WR06:75V
    - WR04:50V
    - 最高过载电压
    - WR12:400V
    - WR08:300V
    - WR06:150V
    - WR04:100V
    - 气候类别
    - 55/155/56

    产品特点和优势


    这些厚膜通用贴片电阻的主要特点是:
    - 高可靠性与稳定性:适用于各种严苛的应用环境。
    - 小型化设计:减少最终设备的体积。
    - 降低组装成本:提高组件和设备的可靠性。
    - 符合RoHS 2标准及无卤要求:环保安全。

    应用案例和使用建议


    这些电阻在消费电子产品、EDP、计算机应用及电信设备中广泛应用。例如,在手机、笔记本电脑及路由器等设备中可以见到它们的身影。为了保证最佳性能,建议在使用过程中避免存储在腐蚀性环境中,同时注意焊接条件以确保良好的焊接效果。

    兼容性和支持


    这些电阻与多种自动贴装系统兼容,并适合陶瓷基板和PCB板上的贴装。制造商提供了详尽的测试报告和文档,以确保产品的质量和兼容性。此外,厂商还提供技术支持,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q1:如何判断焊接是否成功?
    - A1:通过显微镜检查是否有可见损伤,确保焊点完整。

    - Q2:如何测试电阻的耐高温性能?
    - A2:将电阻置于温度控制箱内,以155±3℃持续暴露1000小时以上。
    - Q3:如何评估电阻的绝缘性能?
    - A3:施加最大过载电压,持续1分钟,确保没有击穿或闪络现象。

    总结和推荐


    综合来看,这些厚膜通用贴片电阻具备高可靠性、小体积、低成本等显著优势,是消费电子产品及各类通信设备的理想选择。鉴于其出色的性能和广泛应用前景,强烈推荐在相关项目中采用这些电阻。

WR06X3241FTL参数

参数
电阻值 3.24KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X3241FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X3241FTL WR06X3241FTL数据手册

WR06X3241FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0035
10000+ ¥ 0.0034
15000+ ¥ 0.0033
库存: 90000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 17.5
