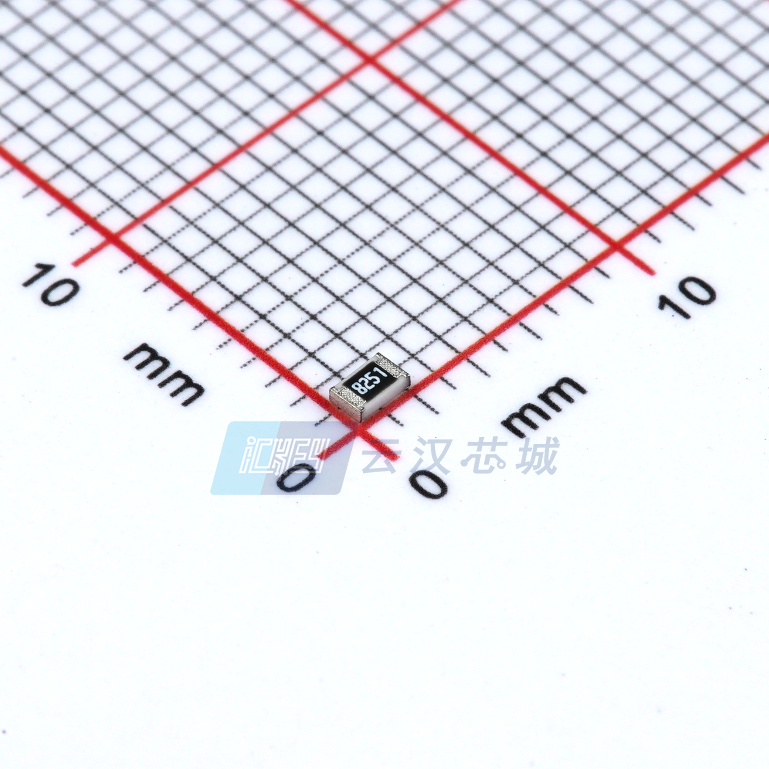

WR08X8251FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 8250Ω ±1% 1/8W 0805
供应商型号: 65.84.52
供应商: 海外现货
标准整包数: 1
WALSIN/台湾华新科技 贴片电阻 WR08X8251FTL

WR08X8251FTL概述

    电子元器件产品技术手册

    产品简介


    本文档描述的是ASCWRV24系列电阻器,包括WR12、WR08、WR06和WR04型号。这些电阻器是厚膜通用贴片电阻,具有±1%和±5%两种容差等级。它们广泛应用于消费电子产品、电子数据处理、计算机应用及电信设备等领域。

    技术参数


    | 参数 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸规格 | 1206(3216) | 0805(2012) | 0603(1608) | 0402(1005) |
    | 阻值范围 | 1Ω~10MΩ (±5%),跳线
    1Ω~10MΩ (±1%) | 1Ω~10MΩ (±5%),跳线
    1Ω~10MΩ (±1%) | 1Ω~10MΩ (±5%),跳线
    1Ω~10MΩ (±1%) | 1Ω~10MΩ (±5%),跳线
    1Ω~10MΩ (±1%) |
    | 额定功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大操作电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |
    | 最大温度系数 (TCR) | ≤ ±100ppm/℃ (R≥10Ω)
    -200~+400ppm/℃ (R<10Ω) | ≤ ±100ppm/℃ (R≥10Ω)
    -200~+400ppm/℃ (R<10Ω) | ≤ ±100ppm/℃ (R≥10Ω)
    -200~+400ppm/℃ (R<10Ω) | ≤ ±100ppm/℃ (R≥10Ω)
    -200~+400ppm/℃ (R<10Ω) |
    | 极限温度 | -55~+155℃ | -55~+155℃ | -55~+155℃ | -55~+155℃ |

    产品特点和优势


    - 高可靠性和稳定性:这些电阻器采用高级陶瓷材料(氧化铝)制成,具有高可靠性。
    - 体积小:减少最终设备的体积。
    - 成本效益:降低装配成本,提高组件和设备的可靠性。
    - 环保标准:符合RoHS 2标准,无卤素。

    应用案例和使用建议


    这些电阻器适用于多种应用场景,如消费电子设备、计算机应用和电信设备。根据手册中的测试结果,这些电阻器在极端温度条件下的表现良好,适合作为工业控制、通信系统和汽车电子中的关键组件。
    使用建议:
    - 在使用过程中,注意保持环境湿度在20%到70%之间,避免腐蚀性气体环境。
    - 定期检查焊接性能,确保焊接质量。

    兼容性和支持


    这些电阻器设计用于自动贴装系统,适合陶瓷基板和印刷电路板(PCB)。制造商提供了详细的安装指南和全面的技术支持,以帮助用户正确使用这些电阻器。

    常见问题与解决方案


    1. 问题:焊接过程中出现损坏。
    解决方法:确保焊接温度和时间符合J-STD-020D标准,且焊接过程中不要暴露在过度冲击和振动下。
    2. 问题:电阻器在高温环境下的表现不稳定。
    解决方法:参考手册中的温度循环测试结果,在实际应用中选择合适的电阻型号,确保其能在预期的温度范围内稳定工作。

    总结和推荐


    ASCWRV24系列电阻器凭借其高可靠性、稳定性以及广泛的适用范围,在市场上具有较高的竞争力。其良好的温度适应性和可靠的焊接性能使其成为各种电子设备的理想选择。因此,强烈推荐在需要高精度、稳定性和可靠性的应用中使用这些电阻器。

WR08X8251FTL参数

参数
电阻值 8.25KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X8251FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X8251FTL WR08X8251FTL数据手册

WR08X8251FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
