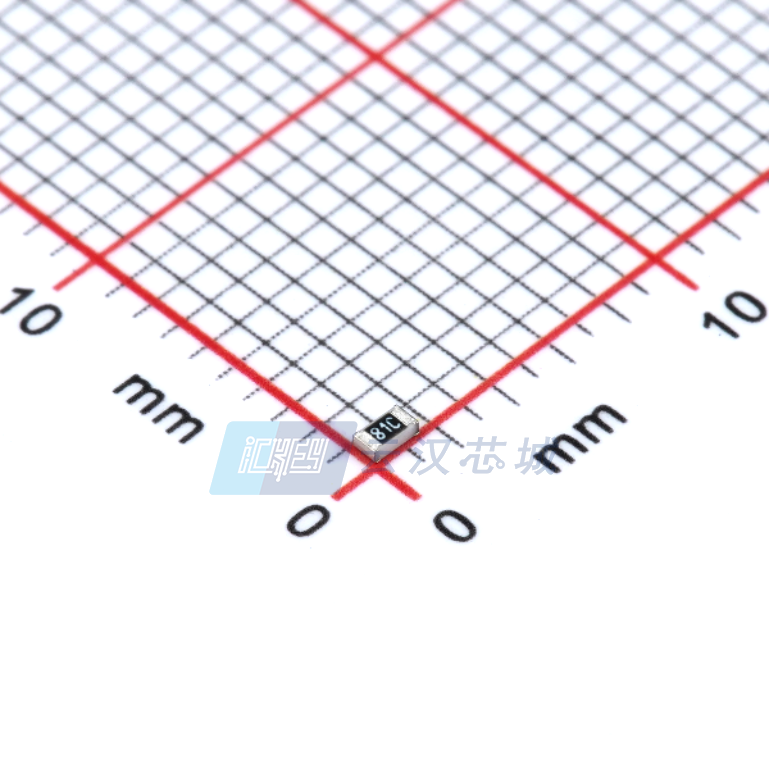

WR06X6812FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 68100Ω ±1% 1/10W 0603
供应商型号: WR06X6812FTL
供应商: 云汉优选
标准整包数: 5000
WALSIN/台湾华新科技 贴片电阻 WR06X6812FTL

WR06X6812FTL概述

    厚膜通用芯片电阻:WR12、WR08、WR06、WR04

    产品简介


    厚膜通用芯片电阻是一种小型化、高可靠性的表面贴装电阻,广泛应用于消费电子产品、计算机应用和电信设备等领域。其主要特点是尺寸小、成本低且可靠性高。本手册主要介绍WR系列芯片电阻的详细技术参数及应用指南。

    技术参数


    | 参数 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206(3216) | 0805(2012) | 0603(1608) | 0402(1005) |
    | 电阻范围 | 1Ω~10MΩ (±5% tolerance) | 1Ω~10MΩ (±1% tolerance) | 1Ω~10MΩ (±5% tolerance) | 1Ω~10MΩ (±1% tolerance) |
    | 最大功耗 @ 70°C | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大操作电压 (DC或RMS) | 200V | 150V | 75V | 50V |
    | 最大过载电压 (DC或RMS) | 400V | 300V | 150V | 100V |
    | 温度系数 (ppm/°C) | R≥10Ω时≤±100 | R<10Ω时-200~+400 | R≥10Ω时≤±100 | R<10Ω时-200~+400 |

    产品特点和优势


    1. 高可靠性:具有极高的稳定性和可靠性,能长期可靠运行。
    2. 尺寸小:适用于需要减小最终设备尺寸的应用。
    3. 成本降低:通过减少装配成本提高了经济效益。
    4. 高可靠组件:保证了更高的组件和设备可靠性。
    5. 环保合规:符合RoHS 2标准且无卤素,适合绿色生产。

    应用案例和使用建议


    这些电阻可以广泛应用于消费电子产品,如电视机、音频设备、计算机应用及电信设备。例如,在电视的电源电路中,WR12型电阻用于控制电流稳定输出。建议在高湿度环境下使用时定期检查电阻的耐湿性能,确保长期稳定运行。

    兼容性和支持


    - 兼容性:WR系列芯片电阻与其他电子元件和设备高度兼容,可轻松集成到各类设计中。
    - 支持:供应商提供详尽的技术支持和售后维护服务,确保客户使用无忧。

    常见问题与解决方案


    1. 问题:电阻值出现漂移。
    - 解决方案:确认操作温度和湿度在允许范围内,必要时调整使用环境或更换高精度型号。

    2. 问题:焊接后电阻值偏高。
    - 解决方案:检查焊接工艺是否符合标准,使用适当的助焊剂和焊接时间。

    总结和推荐


    综合评估:WR系列厚膜通用芯片电阻凭借其高性能和稳定性,适用于多种高要求的应用场景。对于需要小型化、高可靠性的电子设备而言,WR系列电阻是一个理想选择。
    推荐:强烈推荐WR系列电阻,无论是消费电子产品还是工业应用,它们都能表现出色,确保设备的长期稳定运行。

WR06X6812FTL参数

参数
电阻值 68.1KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X6812FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X6812FTL WR06X6812FTL数据手册

WR06X6812FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
