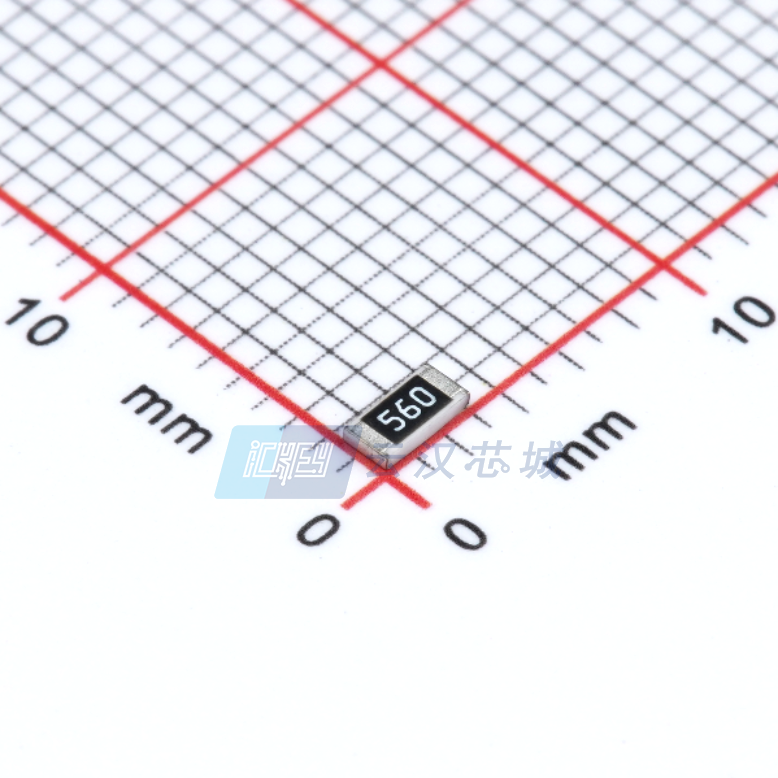

WR12X560 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 56Ω ±5% 1/4W 1206
供应商型号: WR12X560 JTL 1206, +-5%, 56 OHM
供应商: 国内现货
标准整包数: 260000
WALSIN/台湾华新科技 贴片电阻 WR12X560 JTL

WR12X560 JTL概述


    产品简介


    电子元器件:精密薄膜通用贴片电阻
    WR系列芯片电阻 是一种广泛应用于多种电子设备中的精密薄膜通用贴片电阻。它们具有高可靠性和稳定性,能够显著减小最终设备的体积并降低组装成本。这种电阻的主要类型包括WR12、WR08、WR06和WR04,分别对应不同的封装尺寸,这些型号适用于消费电子产品、EDP(电子数据处理)、计算机应用及电信应用等领域。

    技术参数


    - 封装尺寸:1206(3216)、0805(2012)、0603(1608)、0402(1005)
    - 电阻范围:1Ω~10MΩ(±5%容差),跳线电阻<0.05Ω
    - 电阻容差:±1%(E96/E24系列),±5%(E24系列)
    - 温度系数(TCR):R≥10Ω:±100 ppm/°C;R≤10Ω:-200~+400 ppm/°C
    - 最大耗散功率:1/4W(WR12)、1/8W(WR08)、1/10W(WR06)、1/16W(WR04)
    - 最大操作电压:200V(WR12)、150V(WR08)、75V(WR06)、50V(WR04)
    - 最大过载电压:400V(WR12)、300V(WR08)、150V(WR06)、100V(WR04)

    产品特点和优势


    1. 高可靠性与稳定性:通过先进的激光切割工艺,确保电阻值的精准度与一致性。
    2. 尺寸小:相较于传统电阻,体积更小,可有效减少最终设备的体积。
    3. 成本低:采用贴片技术,大幅降低了组装成本。
    4. 高性能材料:铝氧化物陶瓷基体和无铅锡合金端接,确保良好的机械强度和焊接质量。
    5. 环保合规:符合RoHS 2标准,且不含卤素,适用于各类环保要求严格的应用场合。

    应用案例和使用建议


    应用案例:
    - 消费电子设备:如手机、平板电脑等
    - 计算机应用:如主板、显卡等
    - 通信应用:如路由器、交换机等
    使用建议:
    1. 环境条件:储存温度应控制在5℃~40℃之间,湿度应在20%~70%范围内。避免存储在腐蚀环境中,例如含有硫化物、氯气或酸性物质的地方。
    2. 焊接条件:焊接时,可以使用SAC焊料浴在260℃下浸泡10秒。焊接完成后需确保完全冷却以避免损坏。

    兼容性和支持


    WR系列芯片电阻设计上具有极高的兼容性,适用于广泛的电路板设计,包括陶瓷基板和印刷电路板(PCB)。生产商提供了全面的技术支持和售后服务,确保用户在安装和使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:如何正确识别电阻值?
    - 解决方案:根据产品的标记规则,1206、0805和0603型号采用三数字标记法表示±5%的电阻值;0603型号的0.1%精度采用四数字标记法。详细参见标记规则表格。
    2. 问题:电阻耐高温性能如何?
    - 解决方案:可以在最高155℃的环境下稳定工作,但注意过热保护。长期暴露在高温下可能会导致电阻值漂移,参考高温度暴露测试标准。

    总结和推荐


    总体而言,WR系列芯片电阻在性能、可靠性及成本方面均表现出色,适用于多种电子设备中。特别是其小巧的尺寸和优良的环境适应性,使其成为理想的工业应用选择。综合考虑性价比和实用性,我们强烈推荐WR系列芯片电阻用于各类电子设备的设计与生产。

WR12X560 JTL参数

参数
电阻值 56Ω
精度 ±5%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR12X560 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR12X560 JTL WR12X560 JTL数据手册

WR12X560 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
