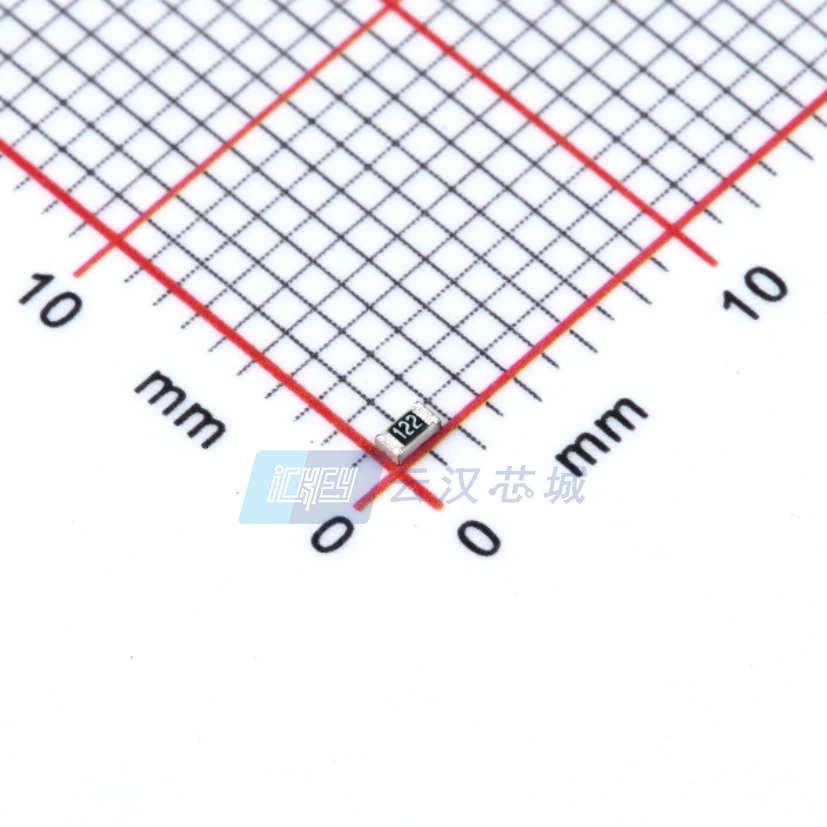

WR06X122 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 1.2 kOhms ±5% 1/10W ±100ppm/°C 0603
供应商型号: WR06X122 JTL 0603, +-5%, 1K2 OHM
供应商: 国内现货
标准整包数: 165000
WALSIN/台湾华新科技 贴片电阻 WR06X122 JTL

WR06X122 JTL概述


    产品简介


    本手册介绍了Thick Film General Purpose Chip Resistors,即厚膜通用芯片电阻,其型号包括WR12、WR08、WR06和WR04。这些电阻器广泛应用于消费类电子产品、电子数据处理和计算机应用、电信应用等领域。它们采用高纯度氧化铝陶瓷作为基体材料,内部金属电极通过激光调整电阻层来确保精度,最终外部加上易于焊接的锡合金层。

    技术参数


    - 封装尺寸:1206 (3216),0805 (2012),0603 (1608),0402 (1005)
    - 阻值范围:
    - WR12: 1Ω~10MΩ (±5% 和 ±1%)
    - WR08: 1Ω~10MΩ (±5% 和 ±1%)
    - WR06: 1Ω~10MΩ (±5% 和 ±1%)
    - WR04: 1Ω~10MΩ (±5% 和 ±1%)
    - 最大额定功率:1/4W(WR12),1/8W(WR08),1/10W(WR06),1/16W(WR04)
    - 工作温度范围:-55°C 至 +155°C
    - 绝缘电阻:≥10GΩ
    - 介电强度:无击穿或闪络
    - 最大额定电压:200V(WR12),150V(WR08),75V(WR06),50V(WR04)
    - 最大过载电压:400V(WR12),300V(WR08),150V(WR06),100V(WR04)

    产品特点和优势


    - 高可靠性和稳定性:产品在高低温环境中均能保持稳定性能。
    - 降低装配成本:小尺寸使最终设备更加紧凑,降低成本。
    - 更高的组件和设备可靠性:符合RoHS 2标准,不含卤素,环保无毒。
    - 多种阻值选择:从1Ω到10MΩ不等,适合各种应用场景。

    应用案例和使用建议


    应用案例:
    1. 消费类电子产品:如电视、音响等,这些设备需要高度稳定的电阻器。
    2. 电子数据处理和计算机应用:用于精密仪器和设备中,对电阻器的精度和稳定性要求极高。
    3. 电信应用:如路由器、交换机等通信设备,需要能在恶劣环境下稳定工作的电阻器。
    使用建议:
    - 在组装过程中应注意焊接温度,避免过度加热导致损坏。
    - 长时间高温环境下使用时需注意散热,以避免热降解。

    兼容性和支持


    - 兼容性:适用于多种电路板和基板材料,如陶瓷基板和印刷电路板(PCB)。
    - 支持:制造商提供全面的技术支持和售后保障,包括详细的测试报告和维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接过程中出现虚焊 | 检查焊接温度和时间,确保达到规范要求。 |
    | 高温环境下阻值变化大 | 考虑使用高稳定性等级的产品,并合理布局散热装置。 |
    | 绝缘电阻下降 | 检查存储环境,确保未受潮。 |

    总结和推荐


    总的来说,WR12、WR08、WR06、WR04系列的厚膜通用芯片电阻具有较高的可靠性和稳定性,适用于广泛的电子应用领域。其高精度、高稳定性以及兼容性强的特点使其在市场上具备很强的竞争力。强烈推荐用户根据具体应用场景选择合适的型号,并严格按照规范操作,以充分发挥其优异性能。

WR06X122 JTL参数

参数
电阻值 1.2KΩ
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X122 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X122 JTL WR06X122 JTL数据手册

WR06X122 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0034
330000+ ¥ 0.0033
495000+ ¥ 0.0032
库存: 165000
起订量: 165000 增量: 165000
交货地:
最小起订量为:5000
合计: ¥ 17
直接购买
加入购物车
