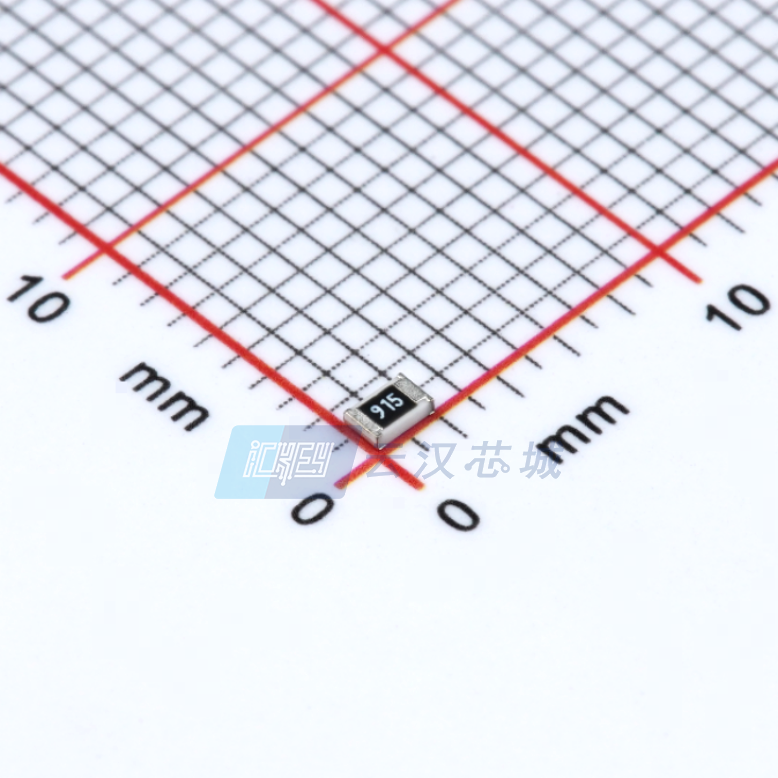

WR08X915JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 9100000Ω ±5% 1/8W 0805
供应商型号: 11M-D-WR08X915JTL
供应商: 云汉优选
标准整包数: 100
WALSIN/台湾华新科技 贴片电阻 WR08X915JTL

WR08X915JTL概述

    高品质表面贴装电阻技术手册

    产品简介


    厚膜通用贴片电阻是一种小型化且高可靠性的一般用途电阻器,广泛应用于消费类电子产品、EDP及计算机应用、电信等领域。本手册介绍了四个型号的产品:WR12、WR08、WR06 和 WR04,分别适用于不同的应用场景和功率需求。这些电阻器具有低组装成本和高组件及设备可靠性,符合RoHS 2标准,不含卤素。

    技术参数


    - 尺寸代码:1206(3216)、0805(2012)、0603(1608)、0402(1005)
    - 阻值范围:1Ω~10MΩ(±5%),跳线电阻<0.05Ω
    - 阻值精度:±1%,±5%
    - TCR(温度系数):≤ ±100 ppm/°C(R≥10Ω)
    -200~+400 ppm/°C(R<10Ω)
    - 最大耗散功率:1/4W(WR12)、1/8W(WR08)、1/10W(WR06)、1/16W(WR04)
    - 最大操作电压:200V(WR12)、150V(WR08)、75V(WR06)、50V(WR04)
    - 最大过载电压:400V(WR12)、300V(WR08)、150V(WR06)、100V(WR04)
    - 环境类别:55/155/56

    产品特点和优势


    - 高可靠性与稳定性:通过激光修剪和精确配方确保高精度阻值。
    - 降低设备体积:有助于缩小最终设备尺寸。
    - 成本效益:降低了组装成本,提升了组件和设备的可靠性。
    - 环保标准:完全符合RoHS 2标准并使用无卤素材料。

    应用案例和使用建议


    这些电阻器广泛应用于消费电子设备、EDP及计算机应用、电信等领域。例如,在电源电路设计中,可以使用高精度的WR06来确保电路的稳定运行。在选择合适电阻时,建议考虑应用场景的功率需求和温度变化对电阻的影响。此外,正确储存和使用可以延长其使用寿命。

    兼容性和支持


    该系列产品与其他常见的表面贴装电阻兼容,可以轻松集成到各种设计中。制造商提供详尽的技术支持,包括详细的技术文档和测试报告,以确保客户能够充分利用这些产品的优点。

    常见问题与解决方案


    - 问题:长时间工作后出现异常温升。
    - 解决方案:确保按照规定的功率负载使用,并避免长时间过载。如需散热,可采用外部散热装置。
    - 问题:焊接过程中出现裂纹或断裂。
    - 解决方案:遵循推荐的焊接条件,并使用适当的助焊剂。确保焊接过程中的热冲击最小化。

    总结和推荐


    总的来说,这些厚膜通用贴片电阻以其高可靠性、成本效益和环保特性在市场上具有较强的竞争力。它们在多种应用场景中表现出色,特别是对于需要高精度和可靠性的场合。建议在设计过程中优先考虑这些产品,以实现最佳性能。

WR08X915JTL参数

参数
电阻值 9.1MΩ
精度 ±5%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X915JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X915JTL WR08X915JTL数据手册

WR08X915JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0008
1000+ ¥ 0.0007
3000+ ¥ 0.0006
10000+ ¥ 0.0005
50000+ ¥ 0.0005
库存: 4180
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.08
直接购买
加入购物车
