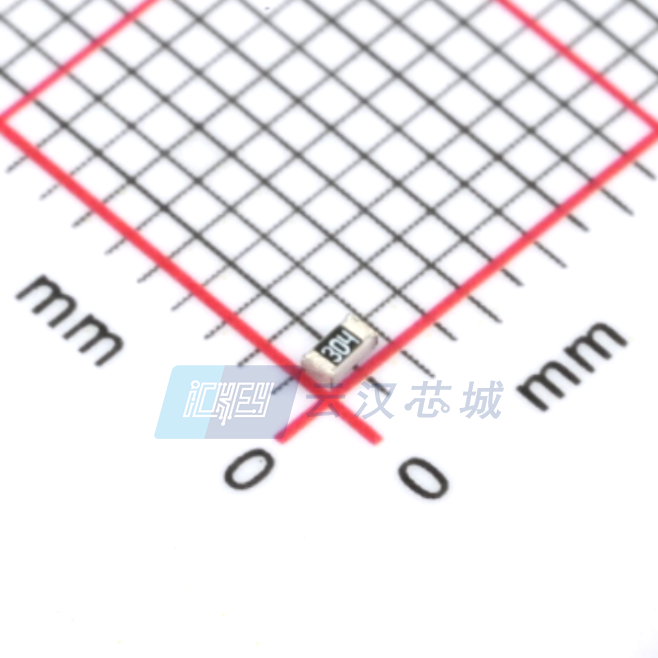

WR06X304 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 300KΩ ±5% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: 14M-WR06X304 JTL 0603
供应商: 云汉优选
标准整包数: 5000
WALSIN/台湾华新科技 贴片电阻 WR06X304 JTL

WR06X304 JTL概述

    厚膜通用片式电阻:WR12、WR08、WR06、WR04

    产品简介


    厚膜通用片式电阻是一种广泛应用的电子元器件,适合于消费电子、EDP(电子数据处理)、计算机应用及电信应用等领域。该系列包含四种型号:WR12、WR08、WR06和WR04,每种型号提供不同的尺寸和精度等级,以满足不同应用场景的需求。

    技术参数


    - 尺寸代码:1206(3216)、0805(2012)、0603(1608)、0402(1005)
    - 电阻范围:1Ω~10MΩ (±5%、±1% 容差)
    - 电阻精度:±1%、±5%
    - 温度系数(TCR):≤ ± 100 ppm/°C (R ≥ 10Ω),-200~+400 ppm/°C (R < 10Ω)
    - 最大耗散功率:1/4W(WR12)、1/8W(WR08)、1/10W(WR06)、1/16W(WR04)
    - 最大操作电压:200V(WR12)、150V(WR08)、75V(WR06)、50V(WR04)
    - 最大过载电压:400V(WR12)、300V(WR08)、150V(WR06)、100V(WR04)

    产品特点和优势


    1. 高可靠性和稳定性:适用于要求高的工业应用。
    2. 尺寸小巧:有助于减少最终设备的体积。
    3. 成本效益:降低装配成本,提高组件和设备可靠性。
    4. 环保合规:RoHS 2 兼容,无卤素产品。

    应用案例和使用建议


    - 消费电子:家用电器中用于电压调节。
    - EDP和计算机应用:服务器、工作站中的电阻网络。
    - 电信应用:交换机、路由器中的信号调理电路。
    使用建议:
    - 确保正确的安装方向,避免反向安装。
    - 在高温环境下工作时,注意散热,避免超过最大允许工作温度。
    - 长期暴露在潮湿环境中,需采取防潮措施,确保绝缘电阻不受影响。

    兼容性和支持


    - 兼容性:可与标准焊接工艺兼容。
    - 支持:制造商提供详尽的技术文档和支持,包括焊接条件、储存条件和测试报告。

    常见问题与解决方案


    - 问题:焊接后电阻值变化大。
    - 解决方案:检查焊接过程中的温度和时间,确保在规定的范围内。

    - 问题:长期使用后电阻值漂移。
    - 解决方案:确认负载寿命测试结果在允许范围内,并在必要时进行更换。

    总结和推荐


    厚膜通用片式电阻以其高可靠性、稳定性和小巧的设计,适用于多种工业和消费电子产品。其环保特性使其成为当前市场上备受推崇的产品之一。在各种应用中表现出色,尤其是需要紧凑设计的应用场合。因此,强烈推荐在相关项目中选用此系列产品。

WR06X304 JTL参数

参数
电阻值 300KΩ
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WR06X304 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X304 JTL WR06X304 JTL数据手册

WR06X304 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0034
15000+ ¥ 0.0033
1785000+ ¥ 0.0032
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 17
直接购买
