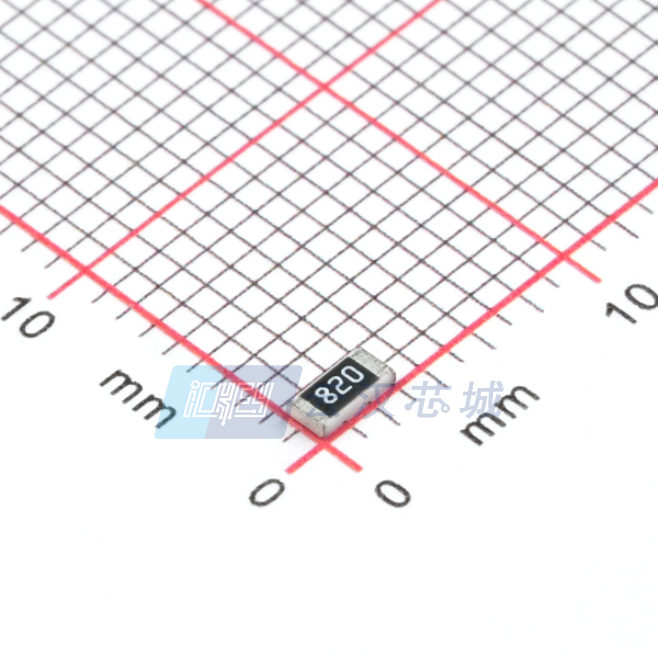

WR12X820JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 82Ω ±5% 1/4W 1206
供应商型号: 11M-D-WR12X820JTL
供应商: 云汉优选
标准整包数: 1
WALSIN/台湾华新科技 贴片电阻 WR12X820JTL

WR12X820JTL概述

    全面解析厚膜通用芯片电阻器:WR系列

    产品简介


    厚膜通用芯片电阻器(WR系列)是一类广泛应用于消费电子、计算机、电信领域的电子元件。该系列产品主要包括四种型号:WR12、WR08、WR06 和 WR04,分别对应不同的尺寸代码(1206、0805、0603 和 0402)。这些电阻器由高纯度陶瓷基体(氧化铝)制成,并覆盖保护涂层,具有出色的可靠性和稳定性。WR系列产品符合RoHS 2标准并采用无卤素材料制造,是环保型电子元件的理想选择。

    技术参数


    | 参数 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206 (3216) | 0805 (2012) | 0603 (1608) | 0402 (1005) |
    | 电阻范围 | 1Ω~10MΩ (±5%) | 1Ω~10MΩ (±5%) | 1Ω~10MΩ (±5%) | 1Ω~10MΩ (±5%) |
    | 电阻精度 | ±1% | ±1% | ±1% | ±1% |
    | TC(温度系数) | ≤±100 ppm/°C | ≤±100 ppm/°C | ≤±100 ppm/°C | ≤±100 ppm/°C |
    | 最大功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大操作电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |

    产品特点和优势


    WR系列厚膜电阻器凭借以下几个显著优势在市场上脱颖而出:
    1. 高可靠性与稳定性:通过激光微调技术精确控制电阻值,确保性能一致性。
    2. 小型化设计:尺寸小巧,有助于减少设备体积,降低生产成本。
    3. 多功能性:支持±1%和±5%的公差选项,适合多种电路需求。
    4. 环保友好:完全符合RoHS 2标准,且不含卤素,满足现代绿色制造趋势。
    5. 广泛的适用性:可用于消费电子产品、通信设备及计算机应用等领域。

    应用案例和使用建议


    WR系列电阻器常用于以下场景:
    - 消费电子设备:如电视、音响等家用电器中作为负载或分压元件。
    - 通信设备:基站天线匹配电路中的精密阻抗调整。
    - 工业控制设备:电机驱动电路中的限流保护装置。
    建议用户根据具体的应用场景合理选择不同型号的产品,并注意焊接温度不得超过260°C以避免损坏。此外,在长期高温环境下使用时,需适当降低工作电流以延长使用寿命。

    兼容性和支持


    WR系列电阻器具备良好的互换性和兼容性,能够无缝集成到现有的PCB布局中。制造商提供了全面的技术支持服务,包括样品提供、技术咨询及售后维护,确保客户顺利实施项目开发。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接过程中出现虚焊现象 | 调整焊接参数,确保温度和时间适宜。 |
    | 长期使用后电阻值偏移较大 | 检查环境条件是否符合规范要求。 |
    | 安装后无法正常工作 | 确认焊接质量,检查是否存在机械损伤或不良接触。|

    总结和推荐


    综上所述,WR系列厚膜通用芯片电阻器以其卓越的性能、紧凑的设计以及广泛的应用前景成为众多工程师的首选。无论是在消费类还是专业级电子产品中,这款产品都能发挥重要作用。强烈推荐给寻求高品质、高性价比电阻解决方案的专业人士和技术团队。

WR12X820JTL参数

参数
电阻值 82Ω
精度 ±5%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR12X820JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR12X820JTL WR12X820JTL数据手册

WR12X820JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
