WR02X33R0FAL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 33Ω ±1% 1/20W 0201
供应商型号: 14M-WR02X33R0FAL 0201
供应商: 云汉优选
标准整包数: 15000

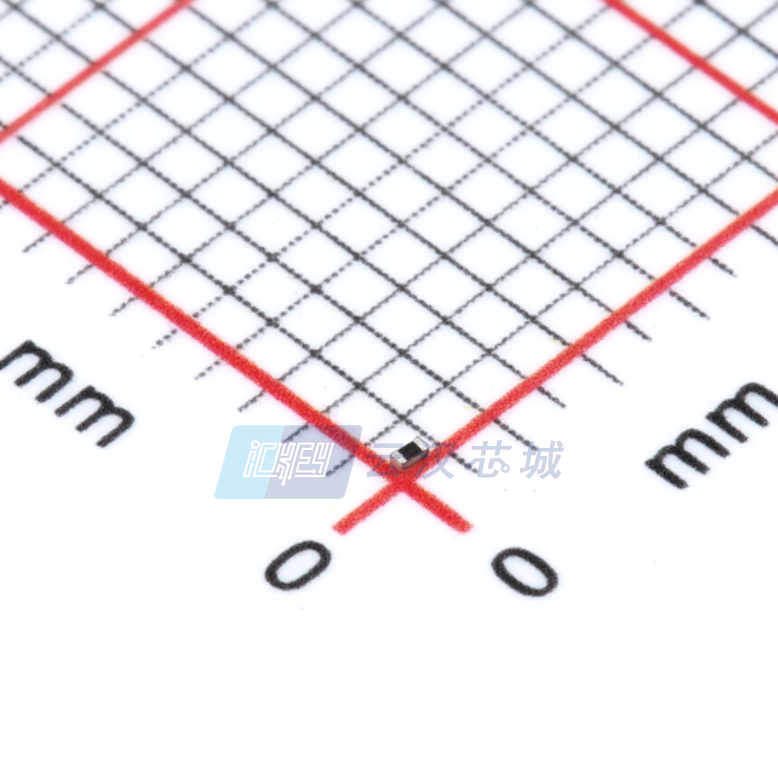

WALSIN/台湾华新科技 贴片电阻 WR02X33R0FAL

WR02X33R0FAL概述


    产品简介


    WR02X(W) 厚膜通用贴片电阻
    WR02X(W) 是一款适用于移动设备、便携式电脑、摄像机等多种电子设备的小型化厚膜贴片电阻。其尺寸为 0201(0603),具有高可靠性和稳定性,特别适合于高密度印刷电路板组装,能有效减小最终设备的体积,提高设备的整体可靠性。

    技术参数


    - 电阻范围:1Ω ~ 10MΩ(±5%容差)、跳线(0Ω)
    - 电阻容差:±1% 和 ±5%
    - 温度系数(TCR):10Ω - 10MΩ ≤ ±200 ppm/°C;1 - 9.76Ω +600 ~ -200 ppm/°C
    - 最大耗散功率:@70°C 时为 1/20 W
    - 额定电压:25V(DC 或 RMS)
    - 最大过载电压:50V(DC 或 RMS)
    - 工作温度范围:-55°C ~ +125°C

    产品特点和优势


    WR02X(W) 具有以下几个显著特点和优势:
    1. 小型轻量化:尺寸仅为 0201,重量轻,适合高密度装配。
    2. 高可靠性与稳定性:能够在各种苛刻环境下保持良好的性能。
    3. 减少最终设备体积:帮助降低产品整体尺寸,适应空间受限的应用场景。
    4. 适用于高密度电路板:适合现代电子产品对高集成度的需求。
    5. 无铅设计:符合环保要求,确保使用者健康。

    应用案例和使用建议


    应用案例
    WR02X(W) 广泛应用于以下领域:
    - 移动电话
    - PDA(掌上电脑)
    - 摄像机
    - 掌上电脑
    - 混合模块
    使用建议
    1. 注意焊接条件:尽管具备耐热性,但仍需注意焊接过程中的温度和时间控制。
    2. 环境适应性:工作温度范围宽,但建议在极端条件下进行测试以确保稳定运行。
    3. 选型注意事项:根据具体应用需求选择适当的阻值及容差。

    兼容性和支持


    WR02X(W) 通常与其他 SMD 组件兼容,适用于多种电路板。厂家提供了详细的技术文档和支持服务,包括:
    - 技术支持:提供安装、调试和技术咨询。
    - 售后服务:对于产品在使用过程中出现的问题,可随时联系制造商获得帮助。

    常见问题与解决方案


    1. 焊接后电阻值变化大
    - 解决方法:检查焊接温度和时间是否符合要求,必要时重新焊接。
    2. 在高温环境下性能下降
    - 解决方法:调整使用环境温度,或者选择更高温等级的产品。
    3. 长时间使用后阻值漂移
    - 解决方法:定期进行性能检测,如有需要更换新的组件。

    总结和推荐


    综上所述,WR02X(W) 贴片电阻凭借其小巧轻便、高可靠性和广泛的应用范围,在众多领域内具有出色的市场表现。无论是在移动设备还是混合模块中,它都能表现出色,提供稳定的性能支持。考虑到其广泛的适用性和优质的服务支持,强烈推荐在各种电子项目中使用此款电阻。

WR02X33R0FAL参数

参数
电阻值 33Ω
精度 ±1%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR02X33R0FAL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR02X33R0FAL WR02X33R0FAL数据手册

WR02X33R0FAL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.0021
45000+ ¥ 0.002
2625000+ ¥ 0.0019
库存: 60000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 31.5
