WA04X513 JTL

产品分类: 网络阵列电阻
厂牌: WALSIN/台湾华新科技
产品描述: 51KΩ ±5% ±200ppm/℃ 63mW 0804 贴片安装 2mm*1mm*550μm
供应商型号: MCN-WA04X513 JTL
供应商: 海外现货
标准整包数: 10000

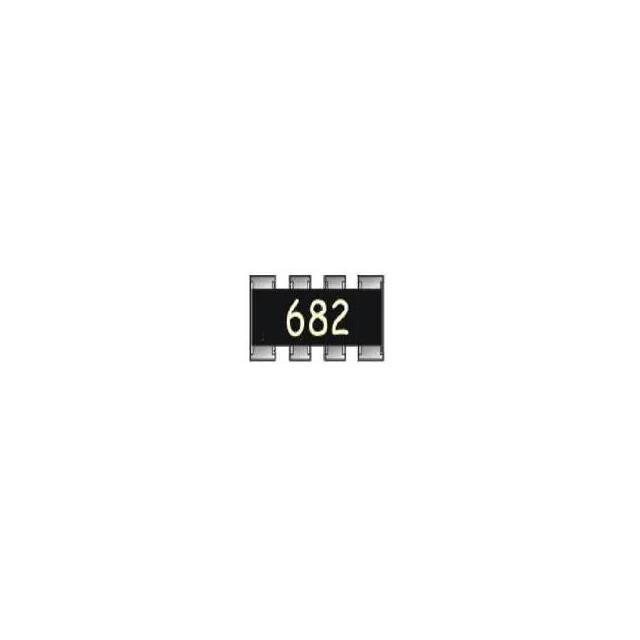

WALSIN/台湾华新科技 网络阵列电阻 WA04X513 JTL

WA04X513 JTL概述

    高性能芯片电阻器产品技术手册

    1. 产品简介


    本产品为通用型贴片电阻器阵列,适用于多种消费电子设备、EDP(电子设计自动化)计算机应用及电信领域。此系列电阻器具有小尺寸和轻重量的特点,可以减少最终设备的体积,降低表面贴装组装成本,并提高组件和设备的可靠性。产品符合RoHS标准,且采用无铅材料制造。

    2. 技术参数


    | 项目 | 规格 |

    | 尺寸 | 0402x2 (1005x2), 0402x4 (1005x4), 0603x4 (1608x4), 0602x8 (1605x8), 0603x4 (1608x4) |
    | 阻值范围 | 3Ω ~ 1MΩ (跳线:10Ω ~ 1MΩ) |
    | 跳线阻值范围 | 1Ω ~ 10MΩ (跳线:10Ω ~ 100KΩ, 10Ω ~ 100KΩ) |
    | 精度 | ±1%, ±5% |
    | 温度系数 | ≤ ±200 ppm/°C |
    | 最大耗散功率 | 1/16 W (0402x2/0402x4), 1/10 W (0603x4/0602x8) |
    | 工作电压(DC或RMS) | 25V (WA04Y/WA04X), 50V (WA06X/WA06W/WA06T) |
    | 过载电压 | 50V (WA04Y/WA04X), 100V (WA06X/WA06W/WA06T) |
    | 环境类别 | 55/155/56 (IEC 60068) |

    3. 产品特点和优势


    - 小尺寸和轻重量:适合高密度集成的设计需求。
    - 可靠性高:通过严格的质量测试,确保长期可靠运行。
    - 低表面贴装成本:可自动贴装,节省人工成本。
    - 环保:符合RoHS标准,无铅材料。
    - 广泛的阻值范围:满足不同应用场景的需求。

    4. 应用案例和使用建议


    - 消费电子设备:适用于电视、音响、移动设备等,提供精确的电阻控制。
    - EDP和计算机应用:用于主板、电源管理模块,确保稳定的电流输出。
    - 电信设备:可用于信号处理、放大电路等,提升通信质量。
    使用建议:在使用过程中,应注意选择合适的阻值以满足特定的电路需求。对于需要高温稳定性的场合,可以选择高精度的电阻器,以确保长期的性能稳定性。

    5. 兼容性和支持


    - 兼容性:与主流的PCB和陶瓷基板兼容,适用于各类焊接工艺。
    - 支持:供应商提供详细的安装指南和技术支持服务,确保客户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - Q: 阻值不准确?
    - A: 检查焊接过程是否有误,重新焊接;检查环境温度,如果温度过高或过低,可能会影响阻值。
    - Q: 短路问题?
    - A: 确保正确放置并焊接电阻器,避免接触不良;使用万用表检测连接点,确保没有短路现象。
    - Q: 过热导致损坏?
    - A: 确认是否超过最大工作电压和功率,选择合适的型号;保证良好的散热环境,避免长时间超负荷工作。

    7. 总结和推荐


    综上所述,该芯片电阻器具备小尺寸、高精度、高可靠性和环保等优点,广泛应用于消费电子、电信设备等领域。强烈推荐在需要精确阻值控制的应用中使用,同时在采购时建议考虑兼容性和支持服务,确保产品质量和售后服务。

WA04X513 JTL参数

参数
电阻值 51KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 63mW
长*宽*高 2mm*1mm*550μm
通用封装 0804
安装方式 贴片安装
包装方式 卷带包装

WA04X513 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 网络阵列电阻 WALSIN/台湾华新科技 WA04X513 JTL WA04X513 JTL数据手册

WA04X513 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0029 ¥ 0.0249
库存: 0
起订量: 340000 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
