首页  >  产品百科  >  WR25X102 JTL

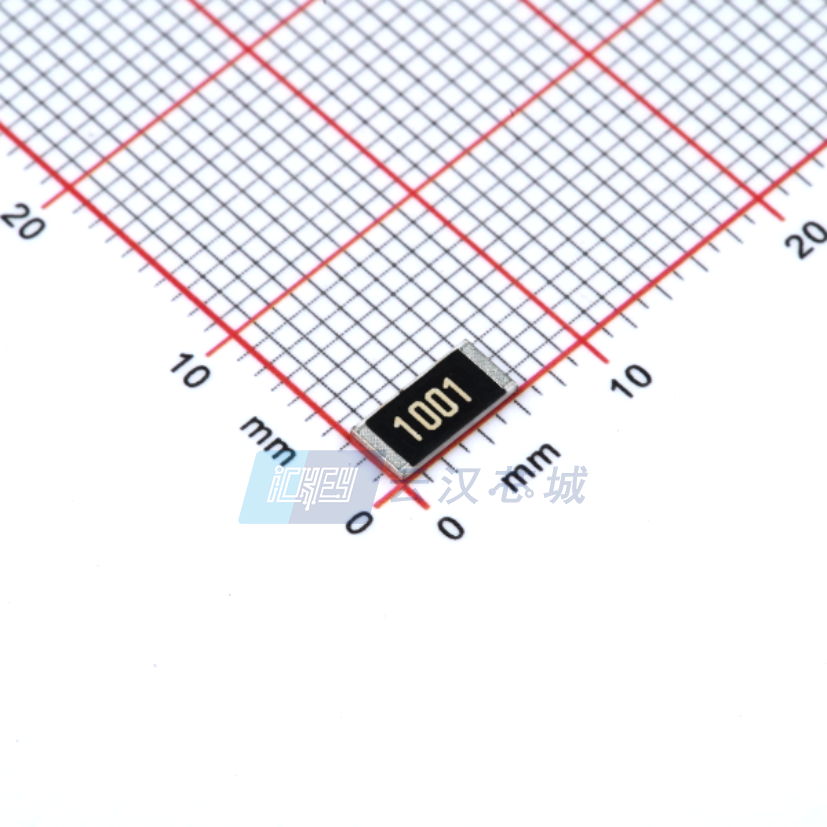

WR25X102 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 1KΩ ±5% 1W ±100ppm/℃ 2512 贴片安装 6.4mm*3.2mm*700μm
供应商型号: MCN-WR25X102 JTL
供应商: 海外现货
标准整包数: 4000
WALSIN/台湾华新科技 贴片电阻 WR25X102 JTL

WR25X102 JTL概述

    # 高品质厚膜功率电阻器技术手册

    产品简介


    厚膜功率电阻器(Thick Film Power Chip Resistors)是一种广泛应用于各类电子设备的电子元器件。这些电阻器以其紧凑尺寸和高功率等级而著称,常见于电源管理、个人数字助理(PDA)、数字仪表、计算机、汽车系统以及电池充电器等领域。其型号包括WR18X(W)、WR20X(W)和WR25X(W),每种型号都有不同的尺寸规格,以适应不同的应用场景需求。

    技术参数


    规格及性能参数
    - 系列型号: WR18X(W), WR20X(W), WR25X(W)
    - 尺寸规格:
    - WR18X(W): 1218(3248)
    - WR20X(W): 2010(5025), 2512(6432)
    - WR25X(W): 2512(6432)
    主要电气特性
    - 阻值范围: 1Ω~10MΩ, Jumper (0Ω)
    - 容差: ±5% (E24); ±1% (E24+E96)
    - 温度系数(TCR): 1Ω≤Rn≤10Ω: ±100 ppm/°C; 10Ω- 最大耗散功率:
    - WR18X(W): 1W
    - WR20X(W): 0.75 W
    - WR25X(W): 1W
    - 最大操作电压 (DC 或 RMS):
    - WR18X(W): 200V
    - WR20X(W): 200V
    - WR25X(W): 250V
    - 最大过载电压 (DC 或 RMS):
    - WR18X(W): 400V
    - WR20X(W): 400V
    - WR25X(W): 500V
    工作环境
    - 操作温度: -55°C ~ +155°C
    - 储存温度: 5°C ~ 40°C

    产品特点和优势


    - 高功率密度和紧凑尺寸: 使得电阻器能在有限空间内提供更高的功率处理能力。
    - 高可靠性及稳定性: 适用于长期稳定运行的应用场合。
    - 简化设备设计: 小巧的尺寸减少了最终设备的体积。
    - 符合RoHS标准和无铅: 满足环保要求。

    应用案例和使用建议


    应用案例
    - 电源管理: 在直流转换器和电池充电器中作为负载电阻使用。
    - 计算机系统: 用于电源管理模块和信号调节电路中。
    - 汽车系统: 为车辆电子控制单元(ECU)供电或限流。
    - 数字仪表: 作为参考电阻用于精确测量和校准。
    使用建议
    - 在高温环境下使用时,注意电阻器的最大操作电压和电流限制,确保其不超过额定值。
    - 在组装过程中,遵循推荐的焊接条件,以确保可靠连接并避免损坏。

    兼容性和支持


    - 兼容性: 可与其他标准表面贴装设备兼容。
    - 支持和服务: 厂商提供全面的技术支持和售后服务,确保客户能够高效解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器过热损坏 | 确保在其最大允许电压和电流范围内使用。 |
    | 电阻值不稳定 | 检查工作环境温度是否超出正常范围,必要时增加散热措施。 |
    | 焊接不牢固 | 确保遵循正确的焊接过程,如使用合适的焊锡温度和时间。 |

    总结和推荐


    综合评估
    厚膜功率电阻器凭借其高功率密度、紧凑尺寸、可靠性和稳定性,在众多应用场景中表现优异。尤其适合需要高可靠性和高稳定性的关键应用。
    推荐
    鉴于其卓越的性能和广泛的适用性,强烈推荐使用这款电阻器。对于需要高精度和长期稳定的电子设备,这些电阻器无疑是理想选择。

WR25X102 JTL参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.4mm*3.2mm*700μm
通用封装 2512
安装方式 贴片安装
包装方式 卷带包装

WR25X102 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR25X102 JTL WR25X102 JTL数据手册

WR25X102 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
