WR04X515 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 5100000Ω ±5% 1/16W 0402
供应商型号: WR04X515 JTL
供应商: 国内现货
标准整包数: 10000

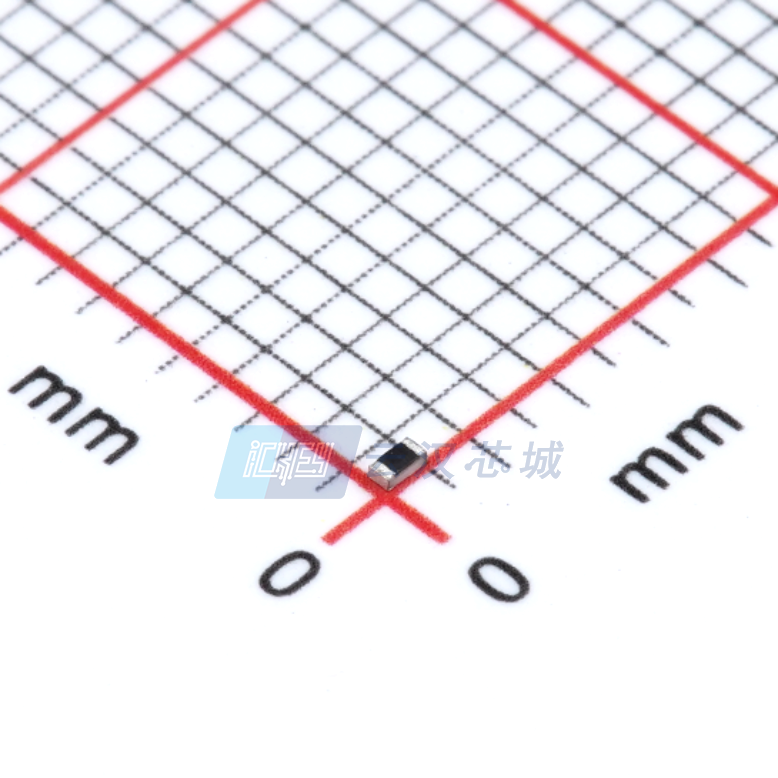

WALSIN/台湾华新科技 贴片电阻 WR04X515 JTL

WR04X515 JTL概述

    高可靠性薄膜通用贴片电阻

    产品简介


    高可靠性薄膜通用贴片电阻(Thick Film General Purpose Chip Resistors)是一种广泛应用于电子设备中的基本元件。这类电阻主要包括WR12、WR08、WR06、WR04四种型号,分别对应不同的尺寸代码:1206、0805、0603和0402。这些电阻通过高精度激光裁切技术确保了高可靠性和稳定性,能够用于消费类电器、计算机应用和电信应用等多个领域。

    技术参数


    | 规格 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206(3216) | 0805(2012) | 0603(1608) | 0402(1005) |
    | 电阻范围 | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 电阻容差 | ±5% | ±1% | ±5% | ±1% |
    | 最大耗散功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 工作温度范围 | -55°C~+155°C | -55°C~+155°C | -55°C~+155°C | -55°C~+155°C |
    | 最大额定电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |
    | 温度系数(TCR) | ≤±100 ppm/°C | -200~+400 ppm/°C | ≤±100 ppm/°C | -200~+400 ppm/°C |

    产品特点和优势


    这些高可靠性薄膜通用贴片电阻具备以下优势:
    1. 高可靠性与稳定性:采用激光裁切技术确保精确的电阻值和出色的稳定性。
    2. 降低设备体积:小型化设计使得设备可以更紧凑。
    3. 降低成本:通过简化装配过程,降低了组装成本。
    4. 更高的组件及设备可靠性:采用无铅锡合金端面,易于焊接。
    5. 符合RoHS 2标准且不含卤素:满足环保要求。

    应用案例和使用建议


    这些电阻通常被用于消费类电器、计算机应用和电信设备中。对于具体应用中的最佳效果,需要考虑如下因素:
    - 在极端温度环境下使用时,注意测试温度对电阻值的影响。
    - 在高湿度环境中使用时,要进行负载寿命测试以确保可靠性。
    - 确保合适的焊接条件,以避免氧化和不良焊接。

    兼容性和支持


    这些电阻具有广泛的兼容性,适用于多种电路板和陶瓷基板。制造商提供详细的文档和支持,确保用户能够正确安装和使用这些电阻。对于售后支持,厂商提供了完善的维护和技术咨询服务。

    常见问题与解决方案


    以下是一些可能遇到的问题及其解决方案:
    - 焊接不良:确保焊接环境清洁且使用适当的助焊剂。
    - 过载损坏:检查电路负载并确保不超过最大额定电压。
    - 温漂问题:使用具有低温度系数的电阻,或者采取温度补偿措施。

    总结和推荐


    总的来说,这些高可靠性薄膜通用贴片电阻因其高可靠性、稳定性和良好的性价比而备受推崇。无论是对于消费电子产品还是工业应用,它们都是理想的元件选择。强烈推荐使用这些电阻,特别是针对需要高稳定性的场合。

WR04X515 JTL参数

参数
电阻值 5.1MΩ
精度 ±5%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR04X515 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR04X515 JTL WR04X515 JTL数据手册

WR04X515 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0015
20000+ ¥ 0.0015
30000+ ¥ 0.0014
库存: 70000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 15
