WA04Y103 JTL

产品分类: 网络阵列电阻
厂牌: WALSIN/台湾华新科技
产品描述: 10KΩ ±5% ±200ppm/℃ 63mW 0404 贴片安装 1mm*1mm*450μm
供应商型号: MCN-WA04Y103 JTL
供应商: 海外现货
标准整包数: 10000

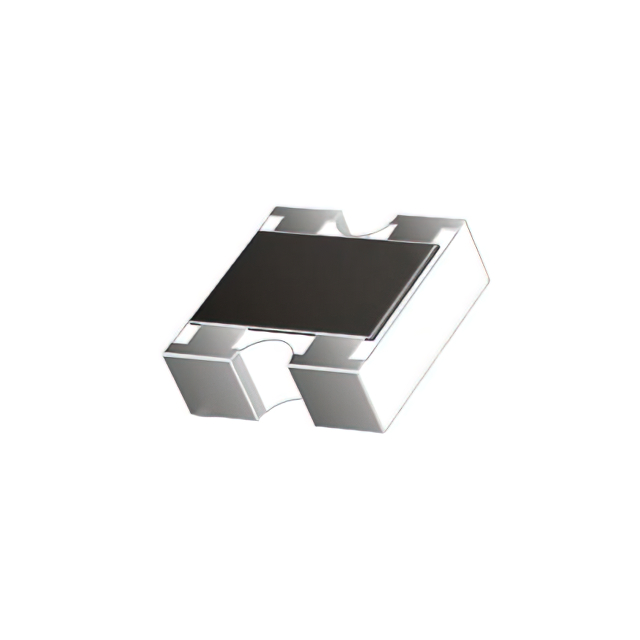

WALSIN/台湾华新科技 网络阵列电阻 WA04Y103 JTL

WA04Y103 JTL概述

    WA04Y ±5%, ±1% Convex Type Chip Resistor Array

    1. 产品简介


    WA04Y是一款适用于广泛领域的通用型贴片电阻阵列,采用小型化设计,是现代消费电子设备的理想选择。它具有±5%和±1%两种精度等级,电阻范围覆盖从3Ω到1MΩ,并可定制为跳线结构(0Ω)。其核心材料为高纯度氧化铝陶瓷基体,结合金属电极和精密电阻浆料形成稳定的电阻网络。这些特性使其特别适合应用于PDA、数码相机、手机以及电信设备中。

    2. 技术参数


    | 参数名称 | 规格 |

    | 尺寸 | 0402×2(1005×2) |
    | 阻值范围 | ±5%:3Ω~1MΩ;跳线 |
    ±1%:10Ω~1MΩ |
    | 温度系数 | 10Ω≤R≤1MΩ:±200 ppm/°C |
    R<10Ω:±400 ppm/°C |
    | 功率容量 | Tamb=70°C时1/16 W |
    | 最大操作电压 | DC或RMS:25V |
    | 最大过载电压 | 50V |
    | 极限温度范围 | -55°C至+155°C |

    3. 产品特点和优势


    WA04Y系列芯片电阻阵列以其小巧的外形尺寸、低功耗及出色的可靠性能著称。主要特点包括:
    - 体积小、重量轻:易于安装于紧凑空间内。
    - 提高装配效率:降低了表面贴装的成本并增强了整体系统的可靠性。
    - 适应恶劣环境:能够在极端温度条件下正常工作,确保长时间稳定运行。

    4. 应用案例和使用建议


    典型应用场合包括消费类电子产品、个人数字助理(PDA)、便携式摄像机以及计算机外围设备等。对于需要高度集成化的电路板设计来说,WA04Y可以有效减少元件占用面积。建议在选择时考虑实际需求确定合适的阻值与精度级别,并根据具体的工作环境调整散热措施以避免过热现象发生。

    5. 兼容性和支持


    WA04Y能够无缝对接现有的SMT生产线流程,并且通过了多项严格的测试认证。制造商提供了全面的技术文档和支持服务,帮助客户快速上手使用产品并解决可能出现的问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后出现虚焊现象 | 调整焊接参数或检查焊盘清洁度 |
    | 使用过程中电阻值变化较大 | 检查是否处于极端温湿度环境中 |

    7. 总结和推荐


    综上所述,WA04Y凭借其卓越的质量表现和多样化应用场景,在当今高速发展的电子制造业中占据了一席之地。我们强烈推荐此款产品用于追求高性能低成本解决方案的设计项目当中。

WA04Y103 JTL参数

参数
电阻值 10KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 63mW
电阻器匹配率漂移 -
长*宽*高 1mm*1mm*450μm
通用封装 0404
安装方式 贴片安装
包装方式 卷带包装

WA04Y103 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 网络阵列电阻 WALSIN/台湾华新科技 WA04Y103 JTL WA04Y103 JTL数据手册

WA04Y103 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
