WR08X133 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 13000Ω ±5% 1/8W 0805
供应商型号: WR08X133 JTL
供应商: 云汉优选
标准整包数: 5000

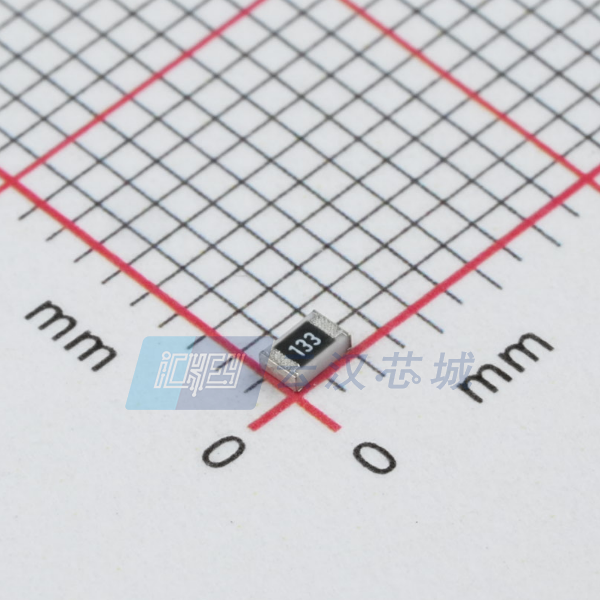

WALSIN/台湾华新科技 贴片电阻 WR08X133 JTL

WR08X133 JTL概述

    高质量文章:厚膜通用贴片电阻器技术手册

    产品简介


    本文档介绍了型号为WR12、WR08、WR06和WR04的厚膜通用贴片电阻器。这些电阻器主要应用于消费类电子产品、EDP及计算机应用、电信等领域。它们采用高精度的陶瓷材料(氧化铝)作为基底,并通过激光切割工艺实现精确的阻值调整,从而确保高可靠性和稳定性。

    技术参数


    这些电阻器的主要技术参数如下:
    | 参数 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206(3216) | 0805(2012) | 0603(1608) | 0402(1005)|
    | 阻值范围 | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 阻值公差 | ±1%,±5% | ±1%,±5% | ±1%,±5% | ±1%,±5% |
    | 温度系数 | ≤ ± 100 ppm/℃| -200~+400 ppm/℃ | -200~+400 ppm/℃ | -200~+400 ppm/℃ |
    | 最大耗散功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大工作电压 | 200V | 150V | 75V | 50V |
    | 最大过载电压 | 400V | 300V | 150V | 100V |
    | 环境条件 | 55/155/56 | 55/155/56 | 55/155/56 | 55/155/56 |

    产品特点和优势


    1. 高可靠性与稳定性:采用精密制造工艺,能够长时间稳定工作。
    2. 缩小最终设备尺寸:小体积设计有助于减小设备尺寸。
    3. 降低成本:减少了组装成本,提高了整体组件和设备的可靠性。
    4. 符合RoHS 2标准和无卤素:环保设计,满足全球环保要求。

    应用案例和使用建议


    - 消费类电子产品:适用于各种小型手持设备。
    - EDP及计算机应用:可用于电源管理和信号处理等。
    - 电信应用:适合用于信号传输和控制电路中。
    使用建议:
    1. 选择合适的阻值和公差:根据具体应用需求选择相应的阻值和公差等级。
    2. 正确处理与存储:保持在5到40℃的温度范围内,相对湿度20%到70%之间。
    3. 避免腐蚀性环境:不要将产品暴露于含有硫化物、氯气或酸的环境中。

    兼容性和支持


    - 兼容性:可与自动装配系统、陶瓷基板和印刷电路板(PCB)兼容。
    - 支持和维护:制造商提供全面的技术支持和售后保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器出现不稳定情况 | 检查焊接质量和安装环境 |
    | 电阻值变化过大 | 调整周围环境温度和湿度 |
    | 电阻器损坏 | 检查过载电压是否超过最大工作电压 |

    总结和推荐


    总体来说,这些厚膜通用贴片电阻器具有高可靠性、小体积、低成本的优势。它们广泛适用于消费类电子产品、EDP及计算机应用和电信领域。推荐给需要高精度、高稳定性的应用场合。

WR08X133 JTL参数

参数
电阻值 13KΩ
精度 ±5%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X133 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X133 JTL WR08X133 JTL数据手册

WR08X133 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0054
10000+ ¥ 0.0053
15000+ ¥ 0.0052
库存: 20000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 27
直接购买
加入购物车
