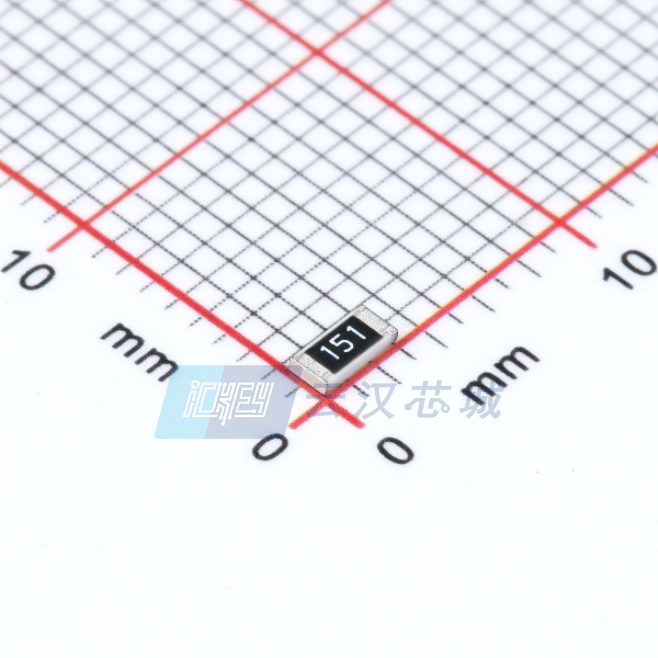

WR12X151 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 150Ω ±5% 1/4W 1206
供应商型号: WR12X151 JTL
供应商: 云汉优选
标准整包数: 5000
WALSIN/台湾华新科技 贴片电阻 WR12X151 JTL

WR12X151 JTL概述


    产品简介


    厚膜通用片式电阻器是一种常见的电子元器件,适用于广泛的消费电子产品和工业应用。这些电阻器以高精度和高可靠性著称,能够在多种电气和环境条件下稳定工作。本手册主要介绍了型号为WR12、WR08、WR06、WR04的四种厚膜通用片式电阻器,涵盖1206、0805、0603、0402四种封装尺寸。它们主要应用于消费类电气设备、EDP(电子数据处理)、计算机应用及电信设备等领域。

    技术参数


    | 参数 | WR12 (1206) | WR08 (0805) | WR06 (0603) | WR04 (0402) |

    | 封装尺寸 | 3216 (1206) | 2012 (0805) | 1608 (0603) | 1005 (0402) |
    | 阻值范围 | 1Ω~10MΩ (±5%) | 1Ω~10MΩ (±5%) | 1Ω~10MΩ (±5%) | 1Ω~10MΩ (±5%) |
    | 阻值精度 | ±1% (E96/E24) | ±1% (E96/E24) | ±1% (E96/E24) | ±1% (E96/E24) |
    | 最大耗散功率 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 工作电压 | 200V | 150V | 75V | 50V |
    | 过载电压 | 400V | 300V | 150V | 100V |
    | 气候等级 | 55/155/56 | 55/155/56 | 55/155/56 | 55/155/56 |
    | 温度系数 (ppm/°C)| ≤ ± 100 | ≤ ± 100 | ≤ ± 100 | ≤ ± 100 |

    产品特点和优势


    1. 高可靠性和稳定性:这些电阻器采用优质的材料和先进的制造工艺,确保了长期稳定的工作性能。
    2. 降低最终设备体积:小尺寸设计使得设备整体体积更小,便于集成和携带。
    3. 降低成本:通过提高组件的可靠性,减少组装成本,提升设备的整体性价比。
    4. 无铅环保:符合RoHS 2标准,无卤素,安全环保。

    应用案例和使用建议


    应用案例
    - 消费类电气设备:如家电控制器、音响设备等。
    - 电信应用:如交换机、路由器等网络设备。
    - 计算机应用:用于各类主板及扩展卡上的关键电路。
    使用建议
    1. 在选择阻值时,要根据实际应用需求进行精确匹配,避免过大或过小的误差。
    2. 在安装过程中要确保良好的焊接质量,避免接触不良。
    3. 需要在合适的温度和湿度环境下存放和使用,防止因环境因素导致的损坏。

    兼容性和支持


    这些厚膜通用片式电阻器具有良好的兼容性,可以广泛应用于各种电路板和模块中。厂家提供完善的售后服务和技术支持,确保用户能够及时解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后阻值异常 | 重新焊接,检查焊点质量 |
    | 使用时过热 | 降低功耗,确保散热良好 |
    | 长时间未使用出现阻值变化 | 检查存放条件,确认未受潮 |

    总结和推荐


    综上所述,这些厚膜通用片式电阻器以其高可靠性和低成本的优势,在众多应用场合中表现出色。它们的小尺寸和广泛兼容性使其成为市场上非常受欢迎的产品。建议在选购时注意实际应用需求,确保所选型号满足设计要求。总体而言,这些电阻器是值得推荐的优质电子元器件。

WR12X151 JTL参数

参数
电阻值 150Ω
精度 ±5%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR12X151 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR12X151 JTL WR12X151 JTL数据手册

WR12X151 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0073
10000+ ¥ 0.0072
15000+ ¥ 0.007
库存: 10310000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 36.5
