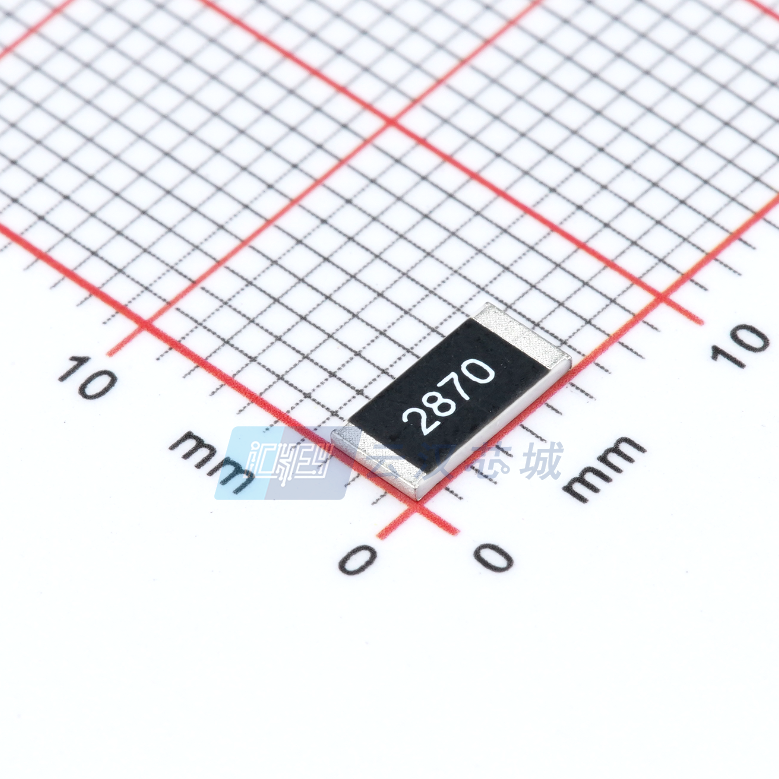

WR25X2870FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 287Ω ±1% 1W 2512
供应商型号: 11M-D-WR25X2870FTL
供应商: 云汉优选
标准整包数: 100
WALSIN/台湾华新科技 贴片电阻 WR25X2870FTL

WR25X2870FTL概述

    WR18X(W), WR20X(W), WR25X(W) 厚膜功率电阻技术手册

    1. 产品简介


    WR18X(W), WR20X(W), WR25X(W)系列是厚膜功率电阻,具有高可靠性、稳定性及紧凑尺寸的特点。这些电阻器广泛应用于电源供应、便携式数字助手(PDA)、数字仪表、计算机、汽车、电池充电器及直流-直流电源转换器等领域。

    2. 技术参数


    | 参数名称 | 规格 |

    | 尺寸代码 | 1218(3248),2010(5025),2512(6432) |
    | 阻值范围 | 1Ω ~ 10MΩ,跳线 (0Ω) |
    | 温度系数 (ppm/°C) | 1Ω≤Rn≤10Ω:±100,10Ω| 最大功耗 (Tamb=70°C) | 1W (WR20X(W): 0.75W) |
    | 最大操作电压 (DC或RMS) | WR18X(W): 200V, WR20X(W): 200V, WR25X(W): 250V |
    | 最大过载电压 (DC或RMS) | WR18X(W): 400V, WR20X(W): 400V, WR25X(W): 500V |
    | 工作温度范围 | -55°C ~ +155°C |
    | 储存温度范围 | 5°C ~ 40°C |

    3. 产品特点和优势


    WR18X(W), WR20X(W), WR25X(W) 系列厚膜功率电阻的主要优势如下:
    - 高功率密度与小尺寸:能够实现紧凑设计,适合现代电子设备的小型化需求。
    - 高可靠性和稳定性:适用于对可靠性要求高的应用场合。
    - 环境友好:符合RoHS标准,无铅产品。
    - 多功能:可广泛应用于多种电子设备,如电源、计算机及汽车电子产品。

    4. 应用案例和使用建议


    WR18X(W), WR20X(W), WR25X(W) 在实际应用中表现良好,例如:
    - 电源供应:用于电力调节和电流限制,确保稳定的电源输出。
    - 汽车电子:适合作为高压环境下可靠且高效的电阻器。
    使用建议:
    - 在设计电路时,需考虑电阻的热负荷,确保其长期运行的安全性。
    - 在焊接过程中,要选择合适的焊锡温度和时间,避免因焊接不良导致的损坏。

    5. 兼容性和支持


    WR18X(W), WR20X(W), WR25X(W) 系列与市场上主流的陶瓷基板和印刷电路板(PCB)高度兼容,可以轻松安装并连接到电路中。制造商提供详尽的技术支持和售后保障,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 热负荷过高 | 增加散热措施,如使用散热片或散热膏 |
    | 过载电压保护不充分 | 确保使用正确型号,检查实际操作条件 |
    | 焊接不良 | 选择适当的焊接温度和时间,检查焊接质量 |

    7. 总结和推荐


    综上所述,WR18X(W), WR20X(W), WR25X(W) 系列厚膜功率电阻以其高可靠性、紧凑尺寸和广泛的应用领域,成为众多电子设备的理想选择。对于需要高性能、高稳定性的电子设备设计,我们强烈推荐使用此系列电阻器。

WR25X2870FTL参数

参数
电阻值 287Ω
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.4mm*3.2mm*700μm
通用封装 2512
安装方式 贴片安装
包装方式 卷带包装

WR25X2870FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR25X2870FTL WR25X2870FTL数据手册

WR25X2870FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
