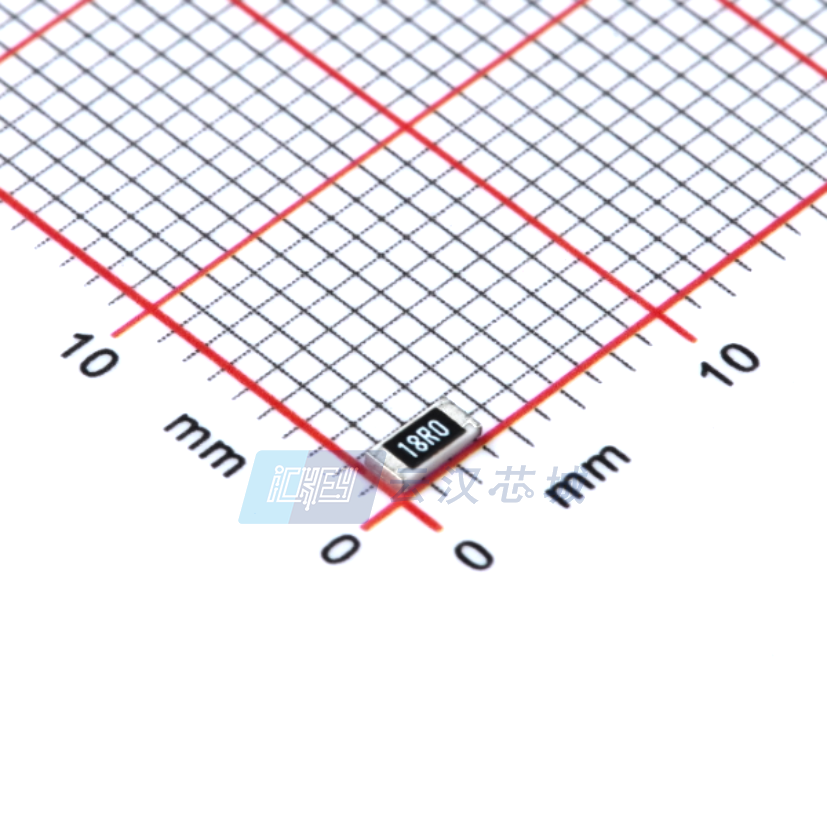

WR12X18R0FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 18Ω ±1% 1/4W 1206
供应商型号: WR12X18R0FTL 1206, +-1%, 18 OHM
供应商: 国内现货
标准整包数: 5000
WALSIN/台湾华新科技 贴片电阻 WR12X18R0FTL

WR12X18R0FTL概述

    高精度电阻器技术手册

    产品简介


    本技术手册涵盖的高精度电阻器系列(WR12, WR08, WR06, WR04)是专为满足高可靠性、高稳定性的需求而设计的一系列产品。这些电阻器广泛应用于消费电子产品、计算机及电信设备等领域。产品按照高精度标准制造,可以提供±1%和±5%两种不同的电阻容差。

    技术参数


    - 产品尺寸:1206 (3216)、0805 (2012)、0603 (1608)、0402 (1005)
    - 电阻范围:1Ω 至 10MΩ(±5% 容差),跳线电阻<0.05Ω
    - 电阻容差:±1%,±5%
    - 温度系数(TCR):R≥10Ω时≤±100 ppm/°C;R<10Ω时-200~+400 ppm/°C
    - 最大功耗:1/4W、1/8W、1/10W、1/16W
    - 最大操作电压:200V、150V、75V、50V
    - 最大过载电压:400V、300V、150V、100V
    - 气候类别:55/155/56

    产品特点和优势


    - 高可靠性与稳定性:内部金属电极与激光切割电阻层保证了产品的长期稳定性。
    - 小型化设计:有助于减小最终设备的体积,降低生产成本。
    - 环保特性:符合RoHS 2指令且无卤素产品。
    - 卓越性能:具有更广泛的电阻范围和不同温度系数的选择。

    应用案例和使用建议


    这些电阻器适用于多种应用场景,例如:
    - 消费电子产品:如智能手表、手机充电器。
    - 计算机应用:服务器主板、笔记本电脑电源管理。
    - 电信设备:通信基站、网络交换机。
    使用建议:
    - 在高湿度环境中使用时,需注意存储条件,确保相对湿度在20%到70%之间。
    - 建议在焊接前进行预热处理,以提高焊接质量。

    兼容性和支持


    这些电阻器支持多种封装形式,包括7"、10" 和13" 卷带包装。厂商提供详细的技术支持和售后服务,以确保客户获得最佳的产品体验。

    常见问题与解决方案


    - 问题:产品存放时间超过两年。
    - 解决办法:在使用前进行可焊性测试。
    - 问题:焊接过程中出现焊接不良现象。
    - 解决办法:调整焊接参数,如温度和时间。

    总结和推荐


    总体来看,这些高精度电阻器具有出色的可靠性和稳定性,适合在高要求的应用场合中使用。对于需要精密控制和高性能要求的应用领域,如计算机、电信设备等,强烈推荐选用此系列产品。此外,该产品在同类产品中具有较高的性价比,值得用户选择。

WR12X18R0FTL参数

参数
电阻值 18Ω
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装

WR12X18R0FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR12X18R0FTL WR12X18R0FTL数据手册

WR12X18R0FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.012
10000+ ¥ 0.0118
15000+ ¥ 0.0115
库存: 260000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 60
