WR06X69R8FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 69.8Ω ±1% 1/10W 0603
供应商型号: 11M-D-WR06X69R8FTL
供应商: 云汉优选
标准整包数: 100

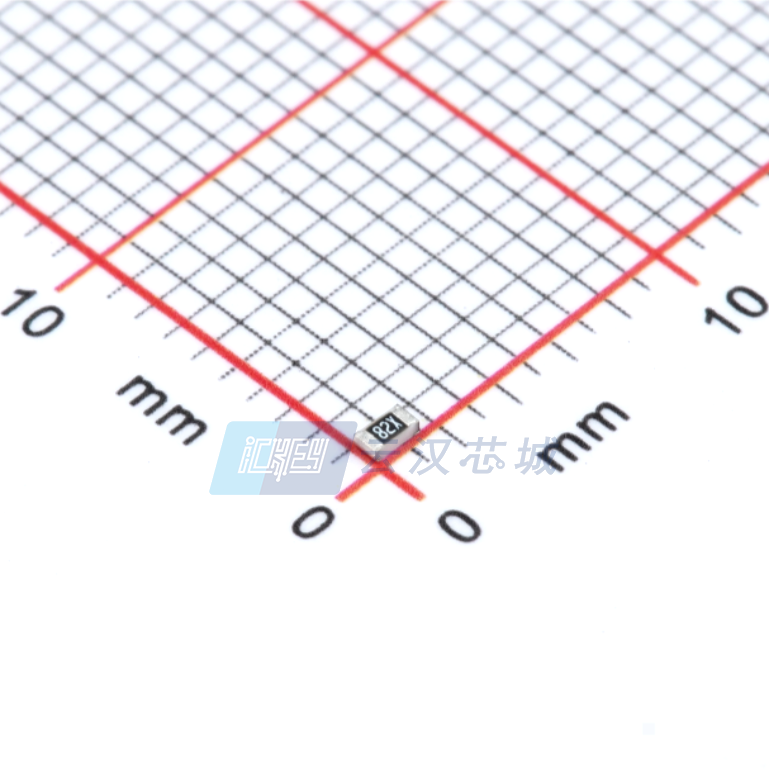

WALSIN/台湾华新科技 贴片电阻 WR06X69R8FTL

WR06X69R8FTL概述

    高精度电阻器技术手册
    本技术手册将详细介绍型号为WR12、WR08、WR06、WR04的厚膜通用贴片电阻器的产品特性、应用范围及测试标准等内容。这些电阻器适用于各种消费电子产品、电子数据处理、计算机应用以及电信应用等领域。

    1. 产品简介


    厚膜通用贴片电阻器主要用于构建电子设备内部的电路。这类电阻器具有可靠性高、稳定性好等特点,通过激光切割工艺实现精准的阻值控制。电阻器由高纯度氧化铝陶瓷基体构成,并在其上施加金属电极和电阻膜。外部则覆盖保护涂层,并采用无铅锡合金作为端接材料以增强焊接性能。
    主要特点:
    - 产品尺寸:1206、0805、0603、0402
    - 阻值范围:1Ω至10MΩ,误差±1% 或 ±5%
    - 符合RoHS 2合规标准且不含卤素
    - 具有优越的可靠性,可降低最终设备体积并提高装配效率
    - 良好的热稳定性,在-55℃到+155℃温度范围内均能保持稳定的电气特性

    2. 技术参数


    | 参数 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码 | 1206 (3216)| 0805 (2012)| 0603 (1608)| 0402 (1005)|
    | 额定功率 | 1/4 W | 1/8 W | 1/10 W | 1/16 W |
    | 额定电压 | 200 V | 150 V | 75 V | 50 V |
    | 最大工作电压 | 400 V | 300 V | 150 V | 100 V |
    | 最大过载电压 | 400 V | 300 V | 150 V | 100 V |
    | 温度系数(TCR) | ≤±100 ppm | -200~+400 ppm | -200~+400 ppm | -200~+400 ppm |

    3. 产品特点和优势


    - 高可靠性与稳定性:能够承受高温及低温环境变化,确保长期稳定运行。
    - 小巧体积:相较于传统电阻器,厚度更薄,可以有效减少终端设备的体积。
    - 易于组装:适合自动化生产线上的自动贴装。
    - 广泛兼容性:满足各类消费类电子产品需求,特别适用于EDP、计算机和通信领域。

    4. 应用案例和使用建议


    应用案例:
    这些电阻器常用于制造家用电器、计算机硬件、电信设备及其他需要精密电阻控制的应用场合。
    使用建议:
    - 确保安装时遵循正确的焊接条件(见技术手册第5页)。
    - 在运输和储存过程中避免极端环境影响,如避免直接暴露于阳光下或过于潮湿环境中。
    - 定期检查电阻器的电气性能,特别是长时间处于恶劣条件下使用后。

    5. 兼容性和支持


    - 与标准PCB板及SMT生产线兼容,便于大规模生产集成。
    - 制造商提供详尽的技术文档和技术支持,以帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊 | 确保焊接温度及时间符合规范 |
    | 工作环境湿度导致电阻器损坏 | 严格控制存储环境湿度不超过70%相对湿度 |
    | 长时间工作后出现异常的温升现象 | 检查系统散热设计是否合理 |

    7. 总结和推荐


    综上所述,这款厚膜通用贴片电阻器凭借其出色的可靠性和稳定性,在多种电子设备中均表现出色。无论是从成本效益还是实际应用角度来看,它都是一个值得推荐的选择。对于那些对产品质量有较高要求的设计者来说,它无疑是一个理想的选择。

WR06X69R8FTL参数

参数
电阻值 69.8Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X69R8FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X69R8FTL WR06X69R8FTL数据手册

WR06X69R8FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0005
1000+ ¥ 0.0004
3000+ ¥ 0.0004
10000+ ¥ 0.0003
50000+ ¥ 0.0003
库存: 4796
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.05
直接购买
加入购物车
