WR12X6203FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 620000Ω ±1% 1/4W 1206
供应商型号: 11M-D-WR12X6203FTL
供应商: 云汉优选
标准整包数: 100

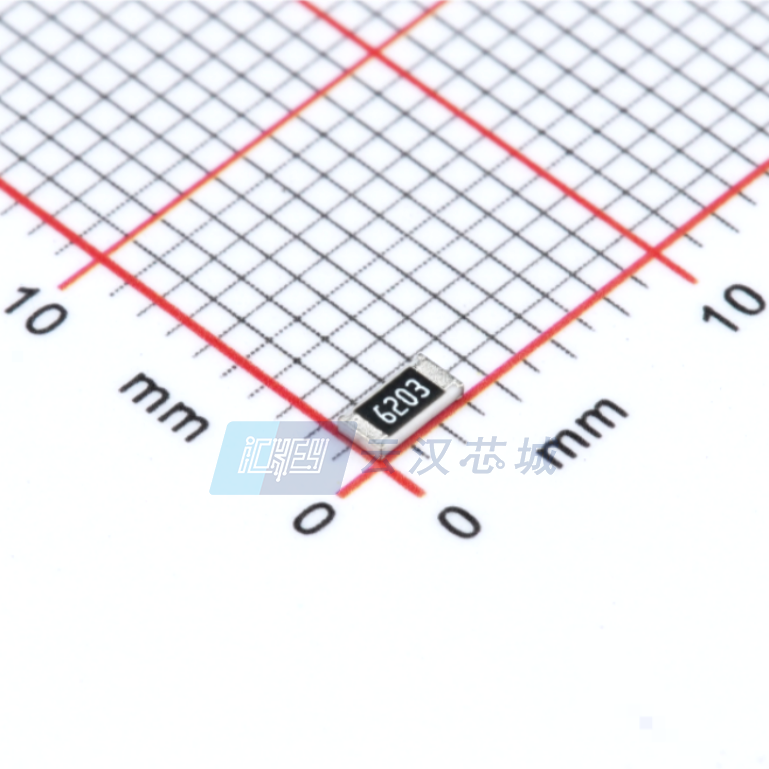

WALSIN/台湾华新科技 贴片电阻 WR12X6203FTL

WR12X6203FTL概述


    产品简介


    本手册涵盖了WR12、WR08、WR06、WR04型号的厚膜通用贴片电阻,这些产品主要用于消费电子设备、EDP和计算机应用以及电信应用中。这些电阻采用高精度陶瓷基底(氧化铝),通过激光切割技术实现精准的阻值调整。产品具有高可靠性、尺寸小、成本低等特点,符合RoHS 2标准且无卤素。

    技术参数


    - 系列型号: WR12, WR08, WR06, WR04
    - 尺寸代码:
    - WR12: 1206 (3216)
    - WR08: 0805 (2012)
    - WR06: 0603 (1608)
    - WR04: 0402 (1005)
    - 电阻范围: 1Ω~10MΩ (±5%误差), 跳线电阻<0.05Ω
    - 电阻精度: ±1%, ±5%
    - 温度系数 (ppm/°C):
    - R ≥ 10Ω时 ≤ ±100
    - R < 10Ω时 -200~+400
    - 最大耗散功率 (Tamb=70°C):
    - WR12: 1/4W
    - WR08: 1/8W
    - WR06: 1/10W
    - WR04: 1/16W
    - 最大操作电压 (DC或RMS):
    - WR12: 200V
    - WR08: 150V
    - WR06: 75V
    - WR04: 50V
    - 最大过载电压 (DC或RMS):
    - WR12: 400V
    - WR08: 300V
    - WR06: 150V
    - WR04: 100V
    - 存储分类: 55/155/56

    产品特点和优势


    这些厚膜贴片电阻的主要特点包括:
    - 高可靠性:能够在恶劣环境中保持稳定。
    - 减少最终设备尺寸:使电子产品更小巧。
    - 降低组装成本:便于自动化生产。
    - 增强组件和设备可靠性:提供高精度阻值和良好的温度稳定性。
    - 符合RoHS 2标准且无卤素:对环境友好。

    应用案例和使用建议


    这些电阻适用于多种场合,例如计算机主板上的关键电路、智能手机的内部连接、以及各种家用电器的控制板。为了更好地利用这些电阻,建议:
    - 正确的焊接条件:确保焊接温度达到260°C,时间为10秒。
    - 合适的存储条件:避免在潮湿或腐蚀性环境下存放。
    - 适当的操作环境:确保操作温度在-55°C到+155°C之间。

    兼容性和支持


    这些电阻设计用于与大多数自动贴装系统兼容,可轻松安装在陶瓷基板和印刷电路板上。厂商提供了详尽的技术支持,确保用户能够顺利应用这些产品。

    常见问题与解决方案


    1. 问题: 电阻值不稳定
    - 解决方案: 确保正确的焊接温度和时间,并检查存储条件是否合适。
    2. 问题: 焊接过程中出现不良焊点
    - 解决方案: 使用适当的焊料和助焊剂,并确保焊接温度达到260°C,时间为10秒。
    3. 问题: 电阻的高温暴露后性能下降
    - 解决方案: 按照手册要求,在高温环境下进行适当测试和负载验证。

    总结和推荐


    总的来说,这些厚膜通用贴片电阻具备高可靠性、尺寸小、成本低等显著优势,非常适合作为各种电子设备的关键部件。经过严格的质量检测和耐久测试,可以确保长期稳定运行。强烈推荐使用这些电阻,尤其是在需要高性能、高可靠性的应用场合。

WR12X6203FTL参数

参数
电阻值 620KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

WR12X6203FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR12X6203FTL WR12X6203FTL数据手册

WR12X6203FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0015
1000+ ¥ 0.0013
3000+ ¥ 0.0011
10000+ ¥ 0.0009
50000+ ¥ 0.0009
库存: 2872
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.15
