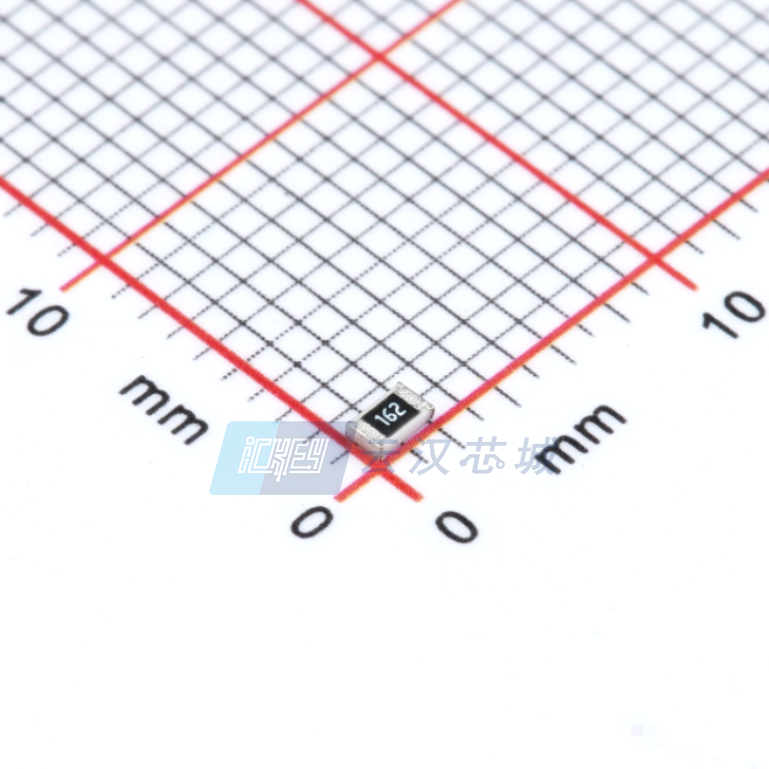

WR08X162 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 1.6KΩ ±5% 125mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: WR08X162 JTL 0805, +-5%, 1K6 OHM
供应商: 国内现货
标准整包数: 215000
WALSIN/台湾华新科技 贴片电阻 WR08X162 JTL

WR08X162 JTL概述

    # 高精度厚膜贴片电阻技术手册

    产品简介


    厚膜通用贴片电阻系列(型号:WR12、WR08、WR06、WR04)是一款适用于现代电子设计的高可靠性芯片电阻产品。该系列产品以高精度的阻值范围(±1%和±5%)以及多种封装尺寸(1206、0805、0603、0402)满足广泛的消费类电子产品、计算机应用及电信设备的需求。这些电阻采用环保型材料制造,符合RoHS 2标准并完全不含卤素,确保了产品的环境友好性和可靠性。
    主要功能和应用领域:
    - 主要功能:提供高精度、高可靠性的电阻解决方案。
    - 应用领域:消费电子、EDP(电子数据处理)、计算机应用、通信设备等。

    技术参数


    以下是WR系列芯片电阻的主要技术参数:
    | 参数名称 | WR12 | WR08 | WR06 | WR04 |

    | 尺寸代码(单位:毫米) | 3216 | 2012 | 1608 | 1005 |
    | 阻值范围(单位:欧姆) | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~10MΩ |
    | 阻值公差 | ±5%、±1% | ±5%、±1% | ±5%、±1% | ±5%、±1% |
    | 温度系数(ppm/°C) | ≤ ±100 | ≤ ±100 | ≤ ±100 | ≤ ±100 |
    | 最大功率(单位:瓦特) | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大操作电压(单位:伏特) | 200V | 150V | 75V | 50V |
    | 最大过载电压(单位:伏特) | 400V | 300V | 150V | 100V |
    | 气候类别 | 55/155/56 | 55/155/56 | 55/155/56 | 55/155/56 |

    产品特点和优势


    1. 高可靠性:采用了高耐久陶瓷基体(氧化铝),内部金属电极结合激光调整技术,确保电阻值精确且稳定。
    2. 降低设备尺寸:小尺寸封装(0402到1206)减少了最终设备的体积。
    3. 成本效益:批量生产时降低了组装成本,同时提高了组件和系统的整体可靠性。
    4. 环保设计:RoHS 2合规与无卤素配方满足全球环境保护要求。

    应用案例和使用建议


    应用案例:
    1. 消费电子:可应用于各种家用电器如电视、冰箱和微波炉。
    2. 计算机应用:用于主板和外围设备的精密电路设计。
    3. 通信设备:支持电信基础设施中的信号处理模块。
    使用建议:
    - 热管理:在高功率应用中需注意散热问题,避免长时间超负荷运行。
    - 正确储存:确保存储温度介于5°C至40°C之间,湿度保持在20%-70%RH范围内。
    - 焊接条件:推荐使用红外焊接工艺,参考图3所示曲线进行设置。

    兼容性和支持


    WR系列芯片电阻与主流PCB板及其他电子元件具有良好的兼容性。厂家提供了详尽的技术文档和支持服务,涵盖产品选型指南、安装指导以及故障排除建议。此外,还支持量身定制化生产以满足特殊需求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后出现短路 | 确认焊点清洁程度并检查焊接参数 |
    | 性能测试时阻值偏移较大 | 重新校准仪器或更换批次 |
    | 长时间工作后发热明显 | 改善散热机制或降低工作负载 |

    总结和推荐


    综上所述,WR系列厚膜贴片电阻凭借其卓越的性能、紧凑的设计及环保特性,在多个领域展现出了强大的竞争力。无论是从产品稳定性还是实际应用便利性来看,它都是值得信赖的选择。因此,我们强烈推荐这一系列电阻用于需要高性能电阻的应用场景。

WR08X162 JTL参数

参数
电阻值 1.6KΩ
精度 ±5%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X162 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X162 JTL WR08X162 JTL数据手册

WR08X162 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0055
430000+ ¥ 0.0054
645000+ ¥ 0.0053
库存: 2150000
起订量: 215000 增量: 215000
交货地:
最小起订量为:5000
合计: ¥ 27.5
