WR06X274 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 270000Ω ±5% 1/10W 0603
供应商型号: WR06X274 JTL
供应商: 国内现货
标准整包数: 5000

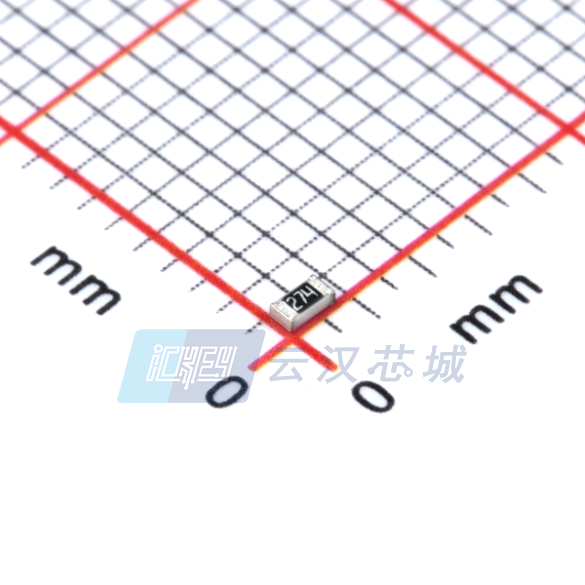

WALSIN/台湾华新科技 贴片电阻 WR06X274 JTL

WR06X274 JTL概述

    高可靠性厚膜片式电阻:WR12、WR08、WR06 和 WR04 系列

    产品简介


    厚膜片式电阻 WR12、WR08、WR06 和 WR04 是铝氧化物基陶瓷体上的高可靠性、通用型片式电阻。这些电阻适用于消费电子产品、电子数据处理(EDP)、计算机应用及电信设备等多种应用场合。其特点是通过激光切割来实现精确的阻值调整,使其具有很高的稳定性和可靠性。

    技术参数


    - 尺寸代码:1206(3216)、0805(2012)、0603(1608)、0402(1005)
    - 阻值范围:1Ω 至 10MΩ(±5% 容差),跳线电阻<0.05Ω
    - 阻值容差:±1%,±5%
    - 温度系数(TCR):≤ ± 100 ppm/°C(≥ 10Ω),-200~+400 ppm/°C(≤ 10Ω)
    - 最大耗散功率:1/4 W(WR12),1/8 W(WR08),1/10 W(WR06),1/16 W(WR04)
    - 最大操作电压:200V(WR12),150V(WR08),75V(WR06),50V(WR04)
    - 最大过载电压:400V(WR12),300V(WR08),150V(WR06),100V(WR04)
    - 气候类别:55/155/56
    - 外部尺寸(单位:mm):L x W x T(厚度):WR12: 3.10 ± 0.10 x 1.60 ± 0.10 x 0.60 ± 0.15;WR08: 2.00 ± 0.10 x 1.25 ± 0.10 x 0.50 ± 0.15;WR06: 1.60 ± 0.10 x 0.80 ± 0.10 x 0.45 ± 0.15;WR04: 1.00 ± 0.05 x 0.50 ± 0.05 x 0.35 ± 0.05

    产品特点和优势


    - 高可靠性与稳定性:通过先进的制造工艺和激光切割技术,确保了极高的阻值稳定性和长期可靠性。
    - 减少最终设备尺寸:小尺寸设计使得最终产品更加紧凑。
    - 降低组装成本:高可靠性的片式电阻能够显著减少生产过程中的调试时间,从而降低了装配成本。
    - 支持 RoHS 2 和无卤素:符合环保标准,适用于对有害物质有严格要求的应用场景。

    应用案例和使用建议


    WR 系列电阻广泛应用于消费电子、计算机系统和电信设备等领域。例如,在智能电视的电源管理模块中,这些电阻可以有效控制电路电流。建议在实际应用时考虑工作环境条件,如湿度、温度变化,以确保最佳性能。对于特定的环境,如高温、高湿度条件下,建议选择更高耐受级别的型号。

    兼容性和支持


    - 兼容性:WR 系列电阻具有良好的兼容性,易于与其他标准电子元器件和设备集成。
    - 支持:制造商提供了详尽的技术支持和维护服务,确保用户在使用过程中得到必要的帮助。

    常见问题与解决方案


    1. 问题: 阻值不稳定。
    - 解决方案: 检查连接点是否有松动或损坏,重新焊接。

    2. 问题: 过热现象。
    - 解决方案: 确认负载是否超出了额定值,检查散热措施是否到位。
    3. 问题: 焊接不良。
    - 解决方案: 严格按照焊接工艺要求进行操作,确保焊接质量。

    总结和推荐


    WR12、WR08、WR06 和 WR04 系列电阻以其高可靠性、稳定性和低成本组装优势,非常适合现代电子产品的设计需求。经过详细测试和验证,它们能够满足多种应用领域的严格要求。综上所述,强烈推荐在需要高精度、高可靠性的电路中使用这些厚膜片式电阻。

WR06X274 JTL参数

参数
电阻值 270KΩ
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WR06X274 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X274 JTL WR06X274 JTL数据手册

WR06X274 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0024
10000+ ¥ 0.0024
15000+ ¥ 0.0022
库存: 800000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 12
