WR06X5602FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 56000Ω ±1% 1/10W 0603
供应商型号: WR06X5602FTL
供应商: 云汉优选
标准整包数: 5000

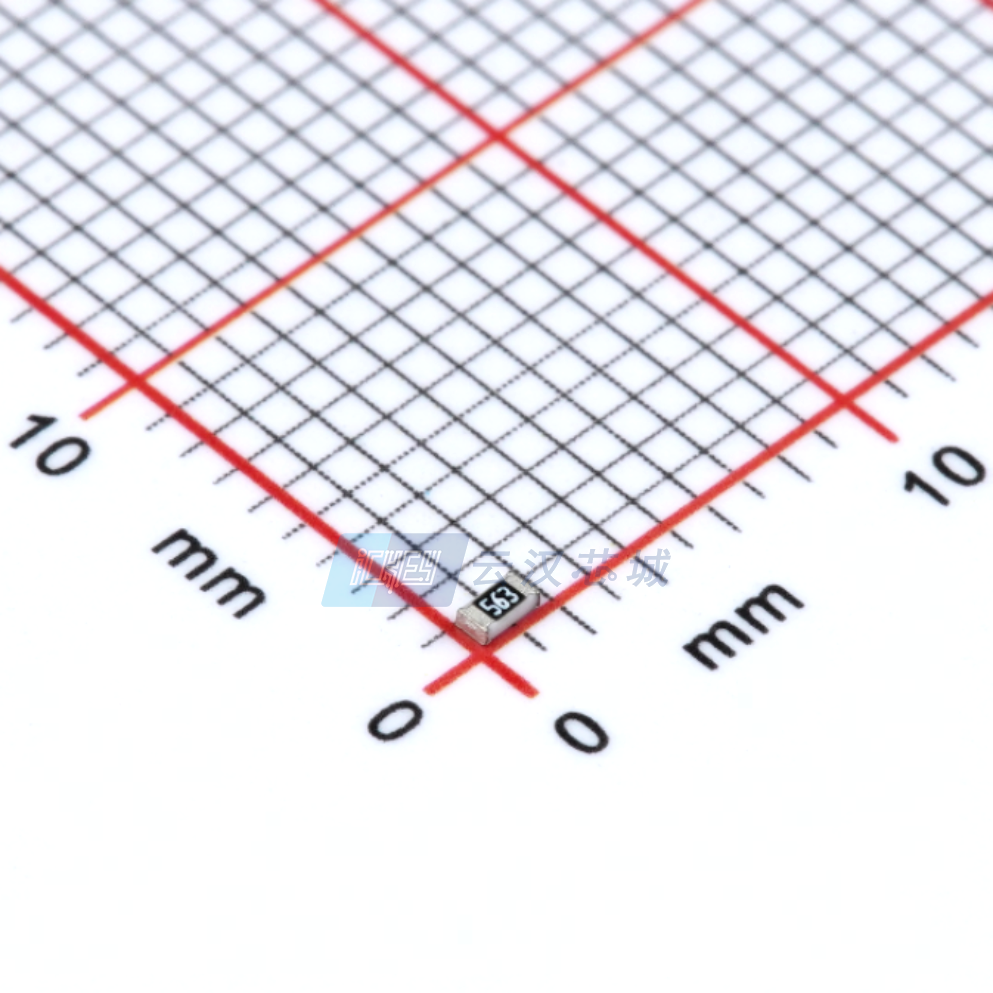

WALSIN/台湾华新科技 贴片电阻 WR06X5602FTL

WR06X5602FTL概述


    产品简介


    本产品为厚膜通用芯片电阻器,型号分别为WR12、WR08、WR06、WR04,尺寸分别为1206、0805、0603、0402。这些电阻器主要应用于消费电子设备、电子数据处理和计算机应用、电信等领域。产品采用高精度制造工艺,具有稳定可靠的电气特性,同时符合RoHS 2标准和无卤素要求。

    技术参数


    - 系列型号:WR12、WR08、WR06、WR04
    - 尺寸代码:1206(3216)、0805(2012)、0603(1608)、0402(1005)
    - 阻值范围:1Ω~10MΩ(±5%误差),跳线型
    - 阻值精度:±1%
    - 温度系数(TCR):10MΩ ≥ R > 10Ω ≤ ±100 ppm/°C,R ≤ 10Ω ≤ ±200~+400 ppm/°C
    - 最大功耗(Tamb=70°C):1/4W、1/8W、1/10W、1/16W
    - 最大操作电压:200V、150V、75V、50V
    - 最大过载电压:400V、300V、150V、100V
    - 气候类别:55/155/56
    - 封装尺寸:长宽高(单位:毫米)
    - WR12:L 3.10 ± 0.10, W 1.60 ± 0.10, T 0.60 ± 0.15
    - WR08:L 2.00 ± 0.10, W 1.25 ± 0.10, T 0.50 ± 0.15
    - WR06:L 1.60 ± 0.10, W 0.80 ± 0.10, T 0.45 ± 0.15
    - WR04:L 1.00 ± 0.05, W 0.50 ± 0.05, T 0.35 ± 0.05

    产品特点和优势


    - 高可靠性与稳定性:适用于各种复杂的工作环境,确保设备长期稳定运行。
    - 降低设备尺寸:小型化设计有助于减少最终设备的体积,提升整体设计灵活性。
    - 成本效益:降低组装成本,提高组件及设备的整体可靠性。
    - 环保材料:产品符合RoHS 2标准,无卤素,绿色环保。

    应用案例和使用建议


    这些电阻器广泛应用于消费电子设备中,如手机、平板电脑等。此外,它们还适用于计算机、电信设备等领域。为了保证最佳使用效果,建议遵循制造商提供的安装和存储指南,例如在储存时保持合适的温度和湿度条件,避免接触腐蚀性气体等。

    兼容性和支持


    这些电阻器与多种自动装配系统兼容,易于进行表面贴装。厂家提供详细的测试报告和技术支持文档,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题:焊接后电阻器不导通。
    - 解决办法:检查焊接温度是否达到标准要求;检查焊接时间是否充足。

    - 问题:使用过程中电阻值变化较大。
    - 解决办法:确认是否受到温度影响,并根据具体环境调整使用方法。

    总结和推荐


    综上所述,这款厚膜通用芯片电阻器具有高可靠性、良好的成本效益和环保特性,非常适合用于消费电子、电信和计算机应用等领域。强烈推荐此产品给需要高性能、高可靠性的电子产品开发者和制造商。

WR06X5602FTL参数

参数
电阻值 56KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

WR06X5602FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X5602FTL WR06X5602FTL数据手册

WR06X5602FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.003
10000+ ¥ 0.003
15000+ ¥ 0.0029
库存: 1155000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 15
