首页  >  产品百科  >  WR08X3481FTL

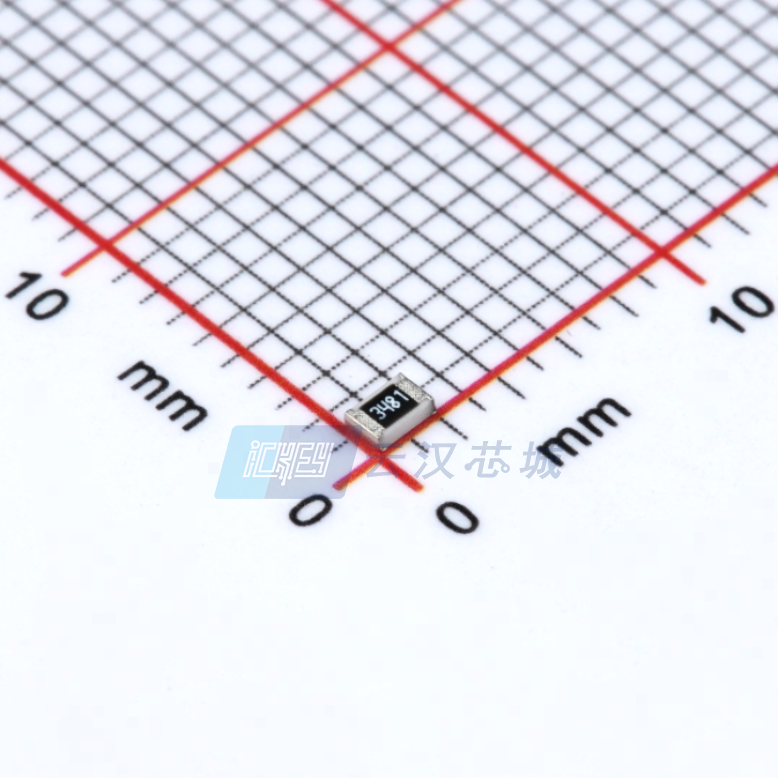

WR08X3481FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 3480Ω ±1% 1/8W 0805
供应商型号: 11M-D-WR08X3481FTL
供应商: 云汉优选
标准整包数: 100
WALSIN/台湾华新科技 贴片电阻 WR08X3481FTL

WR08X3481FTL概述

    电子元器件技术手册:通用厚膜贴片电阻

    产品简介


    本手册涵盖的产品为厚膜贴片电阻(Thick Film General Purpose Chip Resistors),型号包括WR12、WR08、WR06和WR04。这些电阻主要用于消费电子产品、电子数据处理(EDP)、计算机应用和电信应用等领域。它们采用高精度的铝氧化陶瓷材料制造,并具有出色的可靠性和稳定性,且符合RoHS 2标准和无卤素要求。

    技术参数


    以下为关键的技术参数汇总:
    - 尺寸代码:1206(3216),0805(2012),0603(1608),0402(1005)
    - 阻值范围:1Ω至10MΩ(±5%容差)
    - 额定功率:
    - WR12: 1/4W
    - WR08: 1/8W
    - WR06: 1/10W
    - WR04: 1/16W
    - 最大工作电压(DC或RMS):
    - WR12: 200V
    - WR08: 150V
    - WR06: 75V
    - WR04: 50V
    - 最大过载电压(DC或RMS):
    - WR12: 400V
    - WR08: 300V
    - WR06: 150V
    - WR04: 100V
    - 温度系数(TCR):
    - R ≥ 10Ω时:≤ ±100 ppm/°C
    - R ≤ 10Ω时:-200 ~ +400 ppm/°C
    - 引脚间距:
    - WR12: L: 3.10 ± 0.10 mm, W: 1.60 ± 0.10 mm, T: 0.60 ± 0.15 mm
    - WR08: L: 2.00 ± 0.10 mm, W: 1.25 ± 0.10 mm, T: 0.50 ± 0.15 mm
    - WR06: L: 1.60 ± 0.10 mm, W: 0.80 ± 0.10 mm, T: 0.45 ± 0.15 mm
    - WR04: L: 1.00 ± 0.05 mm, W: 0.50 ± 0.05 mm, T: 0.35 ± 0.05 mm

    产品特点和优势


    1. 高可靠性与稳定性:这些电阻具备极高的可靠性,能够在苛刻的工作环境中保持稳定表现。
    2. 降低设备体积:通过微型化设计,可以显著减少最终设备的体积。
    3. 降低组装成本:表面贴装设计便于自动装配,从而降低成本。
    4. 提高设备可靠性:这些电阻能够显著提升设备的整体可靠性和耐久性。
    5. 环保认证:符合RoHS 2标准及无卤素要求,适用于各类环保项目。

    应用案例和使用建议


    这些电阻广泛应用于多种电子设备中,如消费电子产品(如智能手机、平板电脑)、计算机应用和电信设备。例如,在一个智能电视主板的设计中,这些电阻可以用于调节信号强度和控制电流。为了优化使用效果,建议:
    - 在安装前检查电阻的外观是否有损伤,确保焊接质量。
    - 严格按照推荐的存储条件存放电阻,避免过度振动和高温环境。

    兼容性和支持


    这些电阻设计上具备良好的兼容性,可广泛应用于各类电路板。制造商提供了全面的技术支持和保修服务,以确保用户获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:电阻焊接后,为什么会出现不导电的现象?
    - 解决方法:检查焊接过程是否正确,确保焊点无虚焊现象。

    - 问题2:如何判断电阻是否损坏?
    - 解决方法:使用万用表测量电阻值,如果偏离额定值较大,则可能已损坏。

    - 问题3:如何正确储存这些电阻?
    - 解决方法:遵循规定的存储条件,保持适宜的温度和湿度,避免存放于腐蚀性气体中。

    总结和推荐


    综合来看,这些厚膜贴片电阻凭借其出色的可靠性和性价比,在众多应用领域内表现出色。特别适合需要高精度和稳定性的电子设备。我们强烈推荐这些电阻产品,特别是对于追求高品质、高可靠性的应用项目来说。
    通过详细的测试验证,这些电阻在各种严苛条件下都能表现出稳定的性能,是理想的替代选择。无论是从功能还是成本方面考虑,都是电子工程师的理想之选。

WR08X3481FTL参数

参数
电阻值 3.48KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X3481FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X3481FTL WR08X3481FTL数据手册

WR08X3481FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0009
1000+ ¥ 0.0007
3000+ ¥ 0.0006
10000+ ¥ 0.0005
50000+ ¥ 0.0005
库存: 3682
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.09
