首页  >  产品百科  >  2086-1110/700-000/997-607

2086-1110/700-000/997-607

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: 2086-1110/700-000/997-607
供应商: 国内现货
标准整包数: 270
WAGO 接线板-线至板 2086-1110/700-000/997-607

2086-1110/700-000/997-607概述


    产品简介

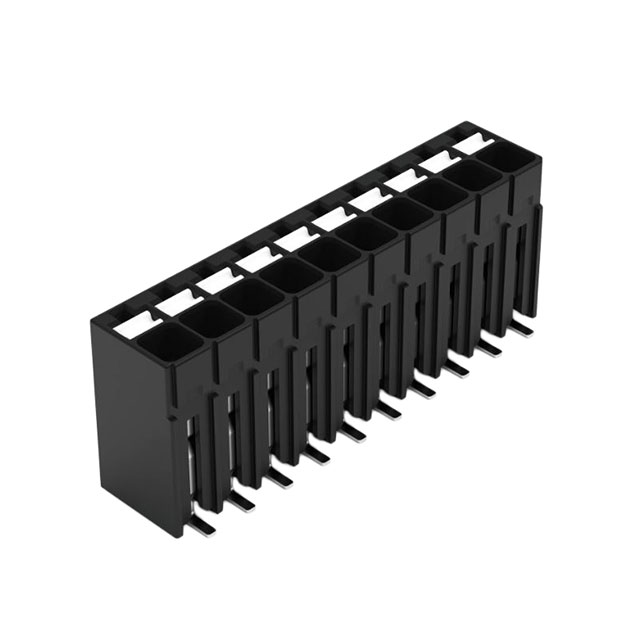

    本产品是一款由WAGO公司生产的SMD PCB终端块,型号为2086-1110/700-000/997-607。它适用于紧凑型设备连接、面板穿透以及空间受限的应用场合。这款终端块采用Push-in CAGE CLAMP®技术,允许用户轻松插入实心和细绞导线(带或不带绝缘套管),从而实现导线的可靠连接。此外,此产品还提供表面贴装(SMD)和通孔插装(THR)两种版本,可广泛应用于各种电子设备的设计和制造中。

    技术参数


    - 连接方式:推入式CAGE CLAMP®
    - 适用导线规格:
    - 实心导线:0.14至1.5 mm²(24至16 AWG)
    - 细绞导线:0.14至1.5 mm²(24至16 AWG)
    - 带绝缘套管的细绞导线:0.25至0.75 mm²
    - 带非绝缘套管的细绞导线:0.25至1.5 mm²
    - 适用温度范围:-60°C至+105°C
    - 额定电压:
    - IEC认证:160V(污染程度2),2.5 kV
    - UL认证:300V(使用组B/C/D),10A
    - CSA认证:300V(使用组B/D),10A
    - 额定电流:17.5A
    - 引脚间距:3.5 mm
    - 外形尺寸:长度37.7 mm,宽度13.85 mm,深度7.8 mm
    - 包装:采用带式卷装包装,方便进行表面贴装焊接工艺

    产品特点和优势


    1. 多功能连接技术:采用Push-in CAGE CLAMP®技术,允许用户轻松连接不同类型的导线。
    2. 高可靠性:能够承受极端环境条件,适合各种严苛的应用场景。
    3. 易于安装:推入式设计简化了安装过程,减少操作复杂度。
    4. 适应性强:提供多种规格的导线连接能力,满足不同的设计需求。
    5. 集成化:采用SMD设计,可以无缝集成到自动化生产流程中,提高生产效率。

    应用案例和使用建议


    该终端块常用于工业自动化、楼宇自动化和控制系统中,用于实现电路的快速可靠连接。对于需要高密度连接的应用,例如紧凑型设备或控制面板,这款终端块是理想的选择。使用时,建议按照制造商提供的安装指南进行操作,以确保最佳的连接效果。对于使用过程中可能出现的问题,建议查阅产品手册或联系技术支持获取帮助。

    兼容性和支持


    - 兼容性:此终端块与其他SMD和THR组件兼容,能够方便地集成到现有系统中。
    - 支持和服务:WAGO公司提供了详细的用户手册和技术支持服务,包括在线文档和电话咨询。用户可以通过官方渠道获得进一步的产品支持和售后服务。

    常见问题与解决方案


    1. 导线无法正确连接:
    - 解决方法:确保导线剥线长度在8至9 mm之间,并且正确压接套管。
    2. 接触不良:
    - 解决方法:检查导线是否完全插入,且没有弯曲或损坏。
    3. 无法拆除导线:
    - 解决方法:使用适当的工具轻轻按下释放按钮,然后拔出导线。

    总结和推荐


    总体而言,WAGO公司的这款2086-1110/700-000/997-607 SMD PCB终端块具备高效可靠的连接性能,适用于多种工业应用场景。它的多功能性、可靠性和易于集成的特点使其成为市场上极具竞争力的产品之一。建议用户根据具体需求选择合适的型号,并遵循制造商的安装和使用指南以确保最佳效果。

2086-1110/700-000/997-607参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,贴片安装
零件状态 在售
包装方式 卷带包装

2086-1110/700-000/997-607厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2086-1110/700-000/997-607数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2086-1110/700-000/997-607 2086-1110/700-000/997-607数据手册

2086-1110/700-000/997-607封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
270+ ¥ 29.8292
540+ ¥ 28.0816
1080+ ¥ 27.3036
库存: 2145
起订量: 270 增量: 270
交货地:
最小起订量为:270
合计: ¥ 8053.88
