2002-6407

产品分类: 接线条和转动板
厂牌: WAGO
产品描述: Top Job ground Terminal Block, angled profile, rail mount, 4-Conductor, 5.2 mm wide, green-yellow
供应商型号: 2002-6407
供应商: 云汉优选
标准整包数: 100

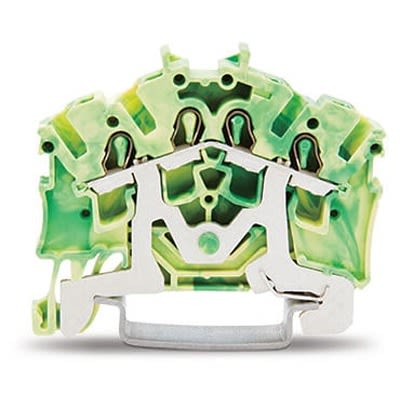

WAGO 接线条和转动板 2002-6407

2002-6407概述

    WAGO TOPJOB®S Ground Terminal Block (2002-6407) 技术手册

    产品简介


    WAGO TOPJOB®S系列是一款广泛应用于工业自动化和现代建筑安装领域的轨装终端块产品。本文将详细介绍一款型号为2002-6407的接地终端块,其具有倾斜角设计、铁路安装方式、四导体配置等特点。此款产品采用绿色黄色标识,适用于铜质导线连接,确保电力系统和控制系统的安全稳定运行。

    技术参数


    - 连接技术:Push-in CAGE CLAMP®
    - 操作类型:开放式工具插槽
    - 适用导体材料:铜
    - 标称截面积:2.5 mm²
    - 单股导线:0.25 … 4 mm² / 22 … 12 AWG
    - 细绞导线:0.25 … 4 mm² / 22 … 12 AWG
    - 细绞导线(带套管):0.75 mm² / 18 AWG 起
    - 剥线长度:10 … 12 mm / 0.39 … 0.47 英寸
    - 级别数量:1级
    - 连接点总数:4个
    - 电位总数:1个
    - 接线类型:前向接线
    - 几何数据
    - 宽度:5.2 mm / 0.205 英寸
    - 高度(从DIN-35导轨上沿起):38.9 mm / 1.531 英寸
    - 深度:51.3 mm / 2.031 英寸
    - 机械数据
    - 设计角度
    - 安装类型:DIN-35导轨
    - 标记级别:中心/侧面标记
    - 材料数据
    - 颜色:绿色黄色
    - 绝缘材料:聚酰胺66(PA 66)
    - 火灾能量:0.112 MJ
    - 重量:8.865 克
    - 商业数据
    - 原产地:中国(CN)
    - 全球贸易项目编号(GTIN):4044918964913
    - 产品组:22(TOPJOB S)

    产品特点和优势


    1. 可靠的电气连接:Push-in CAGE CLAMP® 连接技术能够提供持久稳定的电气连接,即使在振动或温度变化较大的环境下也能保持稳定。
    2. 便捷的操作:开放式工具插槽的设计便于用户进行工具插入,操作简便且高效。
    3. 多样化的导线适配能力:能够适配从0.25到4 mm²范围内的单股和细绞导线,覆盖了大多数工业应用的需求。
    4. 耐火性能:由PA 66制成的绝缘材料和较小的火灾能量,使得产品具有较高的安全性和可靠性。

    应用案例和使用建议


    此款终端块广泛应用于电力系统、工业自动化控制系统、建筑安装等多个领域。具体应用实例包括:
    - 工业生产线上用于连接传感器和执行机构。
    - 建筑楼宇内部的照明系统和报警系统。
    使用建议:
    1. 在使用时,务必按照手册中的指导进行导线剥线和连接操作,以避免短路等问题。
    2. 定期检查连接处的接触情况,确保良好的电气性能。
    3. 根据实际使用环境选择合适的导线和安装方式,确保产品在长期使用中的稳定性。

    兼容性和支持


    - 配套工具:WAGO提供了一系列的工具配件,如210-658型操作工具,210-112型钢制载体导轨等,以增强产品的使用便利性和安全性。
    - 厂商支持:WAGO提供详尽的技术文档和支持服务,用户可通过官方网站获取产品详细资料和最新资讯。如有疑问,可随时通过电话或电子邮件与客服取得联系。

    常见问题与解决方案


    1. 问题:产品无法正常连接导线
    - 解决方案:检查导线剥线长度是否符合要求,确保使用正确的压接工具进行压接操作。
    2. 问题:产品在高温环境中出现故障
    - 解决方案:确保使用环境不超过产品规定的最高温度限制,避免长时间暴露于高温下。
    3. 问题:接线后出现松动现象
    - 解决方案:重新检查接线并确保连接牢固,可以使用合适的螺栓固定。

    总结和推荐


    WAGO TOPJOB®S 2002-6407型号接地终端块凭借其稳定可靠的电气连接性能、方便的操作方式以及广泛的适用性,在众多工业及建筑领域中展现出强大的市场竞争力。无论是在电力系统还是自动化控制方面,这款终端块都是一个理想的选择。我们强烈推荐在相关项目中使用该产品。

2002-6407厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2002-6407数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 2002-6407 2002-6407数据手册

2002-6407封装设计

查看详情并下载
Symbol
Footprint
3D Model
