734-336

厂牌: WAGO
产品描述:
供应商型号: Q-734-336
供应商: 云汉优选
标准整包数: 1
WAGO 接线座- 接头/插头和插口 734-336

734-336概述

    电子元器件技术手册:WAGO 734-336 1-Leiter-Stiftleiste

    产品简介

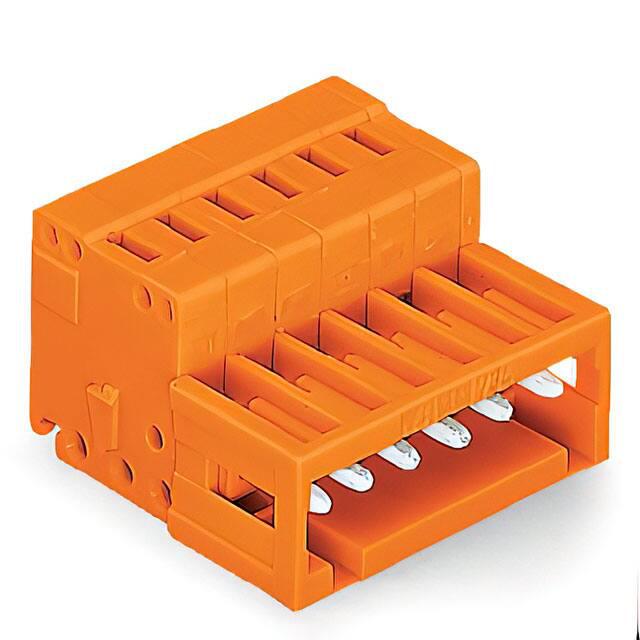

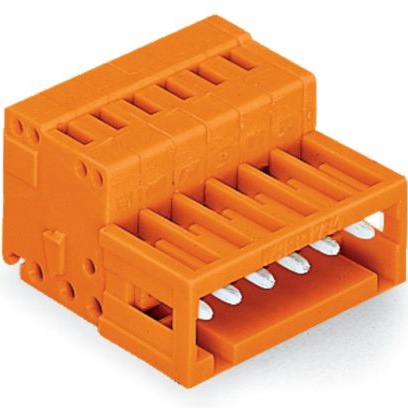

    WAGO 734-336 是一款高性能的一端子条形连接器,专为各种电线连接而设计。它提供了一种简便且安全的连接方式,适用于各类电气装置及自动化系统的接线需求。这款连接器的主要功能是实现 "Wire-to-Wire" 和 "Board-to-Wire" 的连接,能够轻松应对不同类型的导线连接任务。

    技术参数


    | 参数类别 | 具体数值 |

    | 额定电压(III / 3) | 160V |
    | 额定冲击电压(III / 3) | 2.5 kV |
    | 额定电流 | 10A |
    | 额定电压(II / 2) | 320V |
    | 额定冲击电压(II / 2) | 2.5 kV |
    | 导线截面范围 | 0.08 - 1.5 mm² |
    | 连接器类型 | CAGE CLAMP® |
    | 极数 | 6 极 |
    | 焊接形式 | 手动工具压接 |
    | 色彩 | 橙色 |
    | 尺寸(宽度 × 高度 × 深度) | 24.95 mm × 13.4 mm × 22.3 mm |

    产品特点和优势


    - 100%防错插保护:这一功能有效防止错误插入,提高了操作安全性。
    - 可配置选项:允许客户根据需求调整极数和其他特性。
    - 多种接口选择:支持各种尺寸和类型的导线,适应性强。
    - 耐温范围宽:适用温度范围为 -60°C 到 +100°C。
    - 轻量化设计:整体重量仅为 5.422g,便于安装和移动。

    应用案例和使用建议


    WAGO 734-336 主要应用于工业控制、自动化系统和各种电气设备的连接场景。其独特的防错插设计特别适合需要高度可靠性的场合。对于终端用户来说,使用时应注意保持接触区域清洁,避免污垢和氧化物影响导电性能。另外,在处理细导线时,确保适当修剪并正确安置导线以避免断路或短路情况的发生。

    兼容性和支持


    WAGO 734-336 与各种标准导线兼容,可与其他 WAGO 产品配套使用。制造商提供全面的技术支持和维护服务,客户可通过电话或邮件联系客服获取帮助。此外,WAGO 还提供了在线工具,帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    - Q:如何确保导线在连接器内牢固固定?
    A:正确安装后,应进行拉力测试以确保连接稳固。如果导线松动,检查连接部位是否正确无误。

    - Q:如何清洁连接器?
    A:使用干净、干燥的布料轻轻擦拭,避免使用腐蚀性溶剂。

    - Q:若发现导线接触不良,应如何处理?
    A:首先检查导线是否有损坏或氧化现象;其次确认连接器是否安装到位。必要时可重新压接导线。

    总结和推荐


    WAGO 734-336 是一款高效可靠的单端子条形连接器,凭借其优秀的防错插保护功能、广泛的适用性和简便的操作方法,成为了市场上备受青睐的产品之一。对于要求高可靠性和良好连接性能的应用场景,强烈推荐选用此款产品。

734-336参数

参数
零件状态 在售
包装方式 盒装

734-336厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-336数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-336 734-336数据手册

734-336封装设计

查看详情并下载
Symbol
Footprint
3D Model
