250-116

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-250-116
供应商: 云汉优选
标准整包数: 20
WAGO 接线板-线至板 250-116

250-116概述


    产品简介

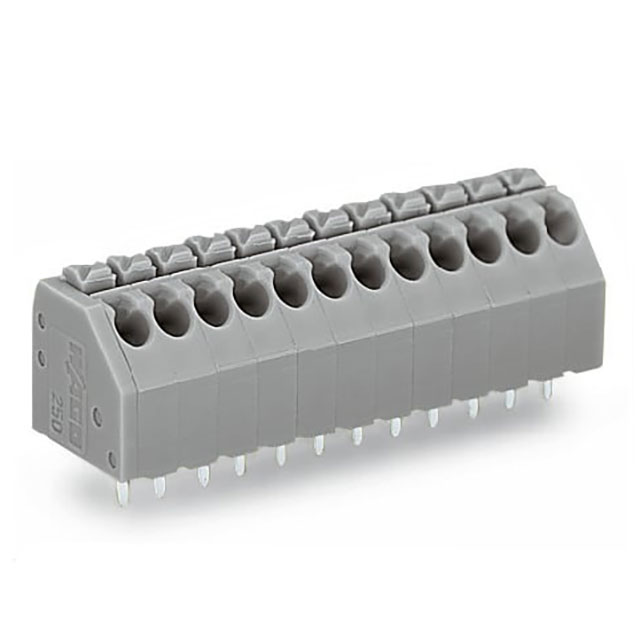

    产品名称: WAGO推入式笼式弹簧连接器(型号:250-116)
    产品类型: 推入式笼式弹簧连接器
    主要功能: 用于电子电路板上的导线连接,具有可靠的电气接触性能,能够支持直接插入细电线(细线)和带有端子套管的细电线。该连接器具备防误操作设计,确保安装过程的安全性和简便性。
    应用领域: 广泛应用于工业自动化控制系统、楼宇自动化系统、可再生能源系统等领域,特别是在需要高密度连接和紧凑布局的应用场合。

    技术参数


    电气参数:
    - 额定电压(IEC/EN 60664-1):160V
    - 冲击电压(IEC/EN 60664-1):2.5 kV
    - 额定电流(IEC/EN 60664-1):8A
    - 额定电压(UL 1059):300V
    - 额定电流(UL 1059):5A
    - 额定电压(CSA):300V
    - 额定电流(CSA):10A
    机械参数:
    - 导线尺寸范围:0.2 mm² ~ 1.5 mm² / 24 AWG ~ 16 AWG
    - 导线引入角度:45°
    - 极数:16
    - 位间距:3.5 mm
    - 宽度:57.5 mm
    - 高度:16.7 mm
    - 深度:12 mm
    环境参数:
    - 工作温度范围:-60°C ~ +105°C
    - 安装方式:直插式焊接

    产品特点和优势


    特点:
    - 高密度连接:16极设计使得连接器能够在有限的空间内实现更高的连接密度。
    - 便捷接线:采用推入式接线技术,简化了接线步骤,提高了操作效率。
    - 可靠锁定:具备防脱落结构,确保导线与连接器之间的可靠连接。
    - 适应性强:适用于各种类型的导线,包括细线和带端子套管的细线。
    优势:
    - 安全性高:符合多项国际标准,如IEC、UL和CSA,确保在不同环境下的安全使用。
    - 可靠性强:经过严格测试,确保长期稳定运行。
    - 易于维护:快速拆卸和重新接线,方便日常维护和检修。
    - 兼容性强:可与多种不同规格的导线兼容,增加了使用的灵活性。

    应用案例和使用建议


    应用案例:
    - 楼宇自动化系统:在楼宇自动化系统中,该连接器常用于各类传感器和执行机构的信号传输。
    - 工业控制面板:用于工业控制面板中的电路连接,以提高系统的可靠性和稳定性。
    - 光伏逆变器:在太阳能发电系统中,连接器被用于逆变器与电池板之间的电连接。
    使用建议:
    - 定期检查:在安装后,应定期检查连接器的紧固情况和导线连接状态,以确保其正常运行。
    - 使用合适工具:在进行接线操作时,应使用推荐的工具(如推压工具),以确保正确的操作方式。
    - 注意温度管理:由于连接器能在较宽的温度范围内工作,但在极端环境下,仍需采取适当的热管理措施,以防止因温度过高导致的性能下降。

    兼容性和支持


    - 兼容性:该连接器可与各种不同规格的导线兼容,如细线和带端子套管的细线。
    - 支持:制造商提供了详细的安装指南和技术支持服务,确保用户能够顺利安装和使用产品。
    - 配置选项:用户可通过制造商网站定制特定颜色、极数和其他个性化需求的产品。

    常见问题与解决方案


    问题1:导线连接不牢固
    - 解决方案: 检查导线插入深度是否正确,确保达到推入式连接器的设计要求。
    问题2:连接器出现过热现象
    - 解决方案: 检查导线是否符合规格要求,确保导线直径在规定的范围内。同时,检查连接器周围是否有足够的散热空间。
    问题3:无法正确解锁导线
    - 解决方案: 确认操作方法正确,使用配套工具进行操作,避免损坏连接器。

    总结和推荐


    总结:
    WAGO推入式笼式弹簧连接器(型号:250-116)以其高密度连接、可靠锁定和广泛的适用范围,在多种应用场景中表现出色。该连接器符合多项国际标准,提供安全可靠的产品质量保证,是工业自动化系统中理想的电气连接解决方案。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐该连接器用于工业自动化控制系统、楼宇自动化系统等应用场景。同时,建议用户在使用过程中仔细遵循安装指南和使用说明,以确保连接器的最佳性能。

250-116参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
包装方式 盒装

250-116厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

250-116数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 250-116 250-116数据手册

250-116封装设计

查看详情并下载
Symbol
Footprint
3D Model
