734-210

厂牌: WAGO
产品描述: Conn Terminal Block F 10 POS 3.81mm Clamp RA Cable Mount 10A Box
供应商型号: Q-734-210
供应商: 云汉优选
标准整包数: 1

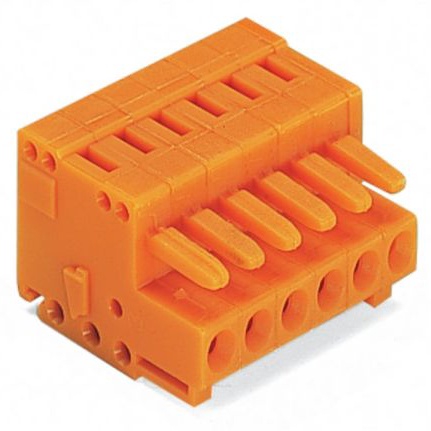

WAGO 接线座- 接头/插头和插口 734-210

734-210概述


    产品简介


    MULTI CONNECTION SYSTEM (MCS) 连接器
    MULTI CONNECTION SYSTEM (MCS) 是一款专为满足现代电子设备连接需求设计的高性能连接器。MCS 主要包括 MCS MINI 系列,该系列通过独特的 CAGE CLAMP® 技术提供可靠的电气连接。该产品广泛应用于工业自动化、建筑自动化系统以及电力传输等领域,确保稳定高效的电路连接。

    技术参数


    - 材料数据
    - 材料组:I 组
    - 绝缘材料:聚酰胺 66(PA 66)
    - 阻燃等级:UL 94 V0
    - 温度范围:-60°C 至 +100°C
    - 接触材料
    - 夹持弹簧材料:铬镍弹簧钢(CrNi)
    - 接触材料:铜合金
    - 接触电镀:镀锡
    - 可根据要求提供镀金或部分镀金的接触表面
    - 引脚间距
    - 3.5 mm
    - 3.81 mm
    - 导线规格
    - 固体导线:0.08 mm² 到 1.5 mm²
    - 细绞线:0.08 mm² 到 1.5 mm²
    - 细绞线(带绝缘套管):0.25 mm² 到 1.5 mm²(每两个夹紧单元只能用其中一个)
    - 细绞线(无绝缘套管):0.25 mm² 到 1.5 mm²
    - AWG 28 到 14(14: THHN, THWN)
    - 剥线长度:6 mm 到 7 mm
    - 技术数据
    - 评级(IEC/EN 60664-1)
    - 过电压类别:III、II、III
    - 污染等级:3、2、3
    - 额定电压:160 V、320 V
    - 冲击电压额定值:2.5 kV
    - 额定电流:10 A
    - 评级(UL/CSA)
    - 使用组:UL 1059 B C D
    - 额定电压:300 V
    - 额定电流:10 A
    - 电缆额定电流(根据 EN 60512-5-2,减少系数为 0.8)

    产品特点和优势


    1. 多功能连接:适用于各种导线类型,提供可靠的连接。
    2. 易于安装:垂直和水平 CAGE CLAMP® 操作,简化电缆预装配和现场布线。
    3. 安全防护:100% 防止误配。
    4. 编码元素:可选配编码元素,增加安全性。
    5. 广泛应用:适用于工业自动化、建筑自动化系统等。

    应用案例和使用建议


    应用案例:在工业自动化生产线中,MCS MINI 连接器用于控制系统的信号传输,保证系统的可靠运行。
    使用建议:
    - 在使用过程中,确保正确的剥线长度(6 mm 到 7 mm),避免短路风险。
    - 为了确保最佳效果,建议在安装前进行详细的线路规划。
    - 根据应用需求选择合适的引脚间距(3.5 mm 或 3.81 mm)。

    兼容性和支持


    - 兼容性:MCS MINI 系列连接器可以与其他标准连接器配套使用,适用于多种工业设备。
    - 支持和服务:WAGO 提供详尽的技术文档和在线支持。关于额外的技术信息,可在第 13 节中查找。

    常见问题与解决方案


    1. 问题:安装时出现接触不良
    - 解决方案:检查导线剥线长度是否正确(6 mm 到 7 mm),重新压接连接器。
    2. 问题:接触电阻偏高
    - 解决方案:清洁连接器端口和导线接头,确保良好的接触。
    3. 问题:导线断裂
    - 解决方案:使用适当的压接工具,并遵循制造商的安装指南。

    总结和推荐


    总结:MCS MINI 连接器凭借其坚固耐用的材料、广泛的适用范围和优异的性能,成为工业自动化领域不可或缺的一部分。其独特的 CAGE CLAMP® 技术确保了稳定的电气连接,适用于多种应用场景。
    推荐:鉴于其高效可靠的特点,强烈推荐在需要高性能电气连接的场合使用。无论是新项目的设计还是现有系统的升级,MCS MINI 都是一个理想的选择。

734-210参数

参数
长*宽*高 13.4mm(长度)*40.3mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

734-210厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-210数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-210 734-210数据手册

734-210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 24.7722
库存: 150
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 1238.61
