734-506

厂牌: WAGO
产品描述:
供应商型号: Q-734-506
供应商: 期货订购
标准整包数: 100
WAGO 接线座- 接头/插头和插口 734-506

734-506概述

    WAGO 734-506 THT-Federleiste 技术手册解读

    1. 产品简介

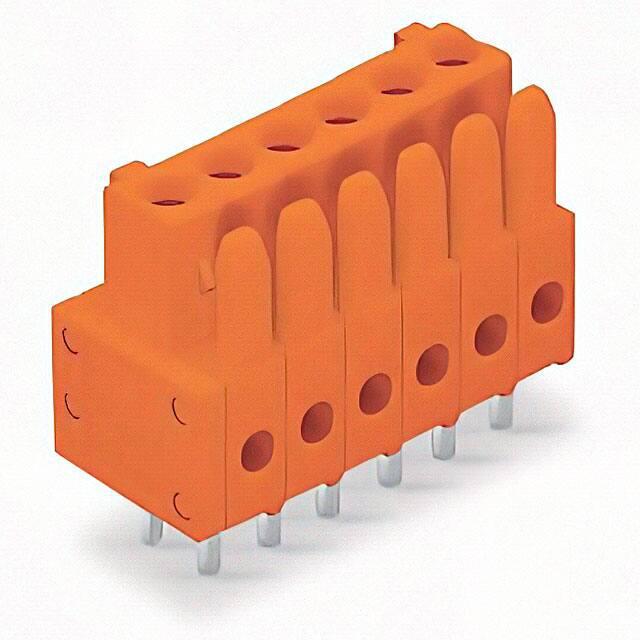

    WAGO 734-506 是一款用于电路板连接的直角插接式弹簧联接端子排。它采用锡镀层铜合金接触件,确保良好的电气导通性能。此产品广泛应用于板对板和板对线的连接需求,尤其适合需要高可靠性的场合,如工业自动化控制系统、通信设备及电力系统等。

    2. 技术参数


    - 电学参数:按照 IEC/EN 60664-1 和 UL 1059 标准设计,额定电压(II/2)为 320V,冲击电压为 2.5kV,额定电流为 10A。
    - 几何参数:插针间距 3.81 mm(0.15 英寸),宽度 24.36 mm(0.959 英寸),高度 18.5 mm(0.728 英寸),插深 10.5 mm(0.413 英寸)。每个插针直径为 0.9 mm,长度为 3.8 mm。
    - 工作温度范围:-60°C 至 +100°C。
    - 材质:绝缘材料采用 PA66 聚酰胺,具有 V0 级阻燃等级。接触件采用铜合金,表面镀锡处理。

    3. 产品特点和优势


    - 防误插保护:100% 防误插设计,提高连接可靠性。
    - 直角插接:适用于直角和平行板间连接。
    - 明确区分输入输出:设计上清晰区分输入输出端口,方便布线。
    - 可配置性:提供更多变体选择,可通过销售或在线平台进行配置。
    - 可插拔测试针:提供 2mm 直径的插拔测试接口,便于检测。

    4. 应用案例和使用建议


    - 工业自动化:用于连接各种传感器和执行器,提高系统可靠性。
    - 通信设备:适用于路由器、交换机等通信设备内部连接,保障信号传输质量。
    - 电力系统:在配电盘和控制柜中使用,增强系统的稳定性和安全性。
    使用建议:
    - 确保安装时,电线和连接件正确对应插针编号,避免错误连接。
    - 在高温或高湿度环境中使用时,注意检查绝缘材料的状态,以保证长期使用的可靠性。

    5. 兼容性和支持


    - 软件支持:提供 EAGLE、DesignSpark 和 TARGET 软件库,兼容版本请参阅官网说明。
    - 客户服务:制造商提供全面的技术支持服务,客户可以电话咨询相关问题。

    6. 常见问题与解决方案


    - Q: 连接后插针松动怎么办?
    - A: 检查是否有足够的插入力,并确认连接部位无尘土或异物影响。必要时更换新的连接器。

    - Q: 插入困难如何解决?
    - A: 确认插针间距和孔径匹配,避免强插导致损坏。适当润滑可以帮助减少阻力。

    7. 总结和推荐


    WAGO 734-506 是一款可靠且易用的连接器产品,凭借其防误插保护、优异的电气性能和广泛的适用性,在众多应用场合中表现出色。对于需要高可靠性的连接需求,这款产品无疑是值得推荐的选择。

734-506参数

参数
长*宽*高 10.5mm*24.36mm*18.5mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

734-506厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-506数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-506 734-506数据手册

734-506封装设计

查看详情并下载
Symbol
Footprint
3D Model
