232-136/031-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-232-136/031-000
供应商: 期货订购
标准整包数: 1
WAGO 接线座- 接头/插头和插口 232-136/031-000

232-136/031-000概述

    # WAGO 232-136/031-000 技术手册解析

    产品简介


    基本信息

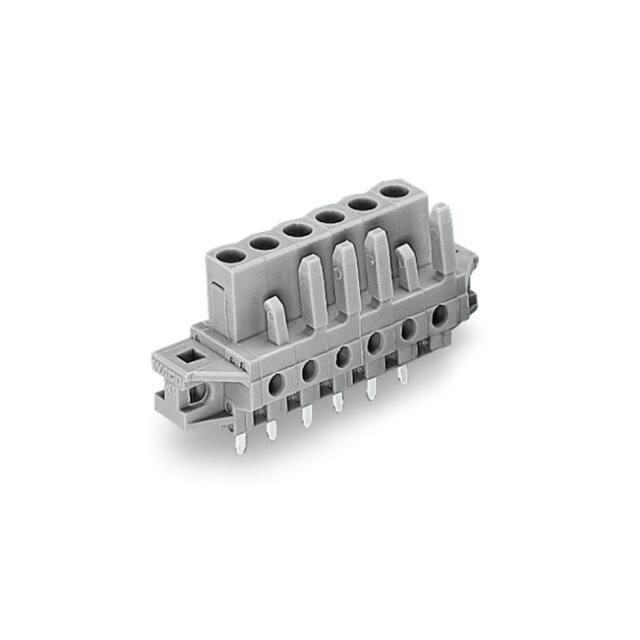

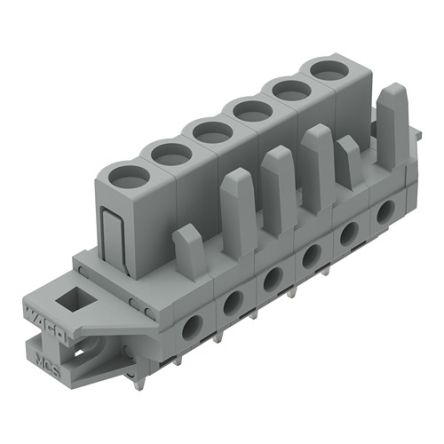

    WAGO 232-136/031-000 是一款 THT(通孔)类型的连接器,具有 6 极的直角焊针设计。该连接器旨在满足板对板及板对线连接的需求,广泛应用于工业自动化、电气工程及嵌入式系统领域。
    主要功能
    - 板对板及板对线连接:支持板间信号传输及电线连接。
    - 触点保护:提供防接触功能,确保电路安全。
    - 便捷安装:支持直角安装方式,便于布线。
    应用领域
    适用于需要高可靠性、高性能连接的应用场景,如工业控制设备、电源管理系统和测量仪器等。

    技术参数


    | 参数类别 | 具体数值 |

    | 极数 | 6 |
    | 工作电压 | IEC/EN 60664-1: 最大 320V |
    | 电流承载能力 | 12A |
    | 绝缘材料 | 聚酰胺 66 (PA 66),阻燃等级 V0 |
    | 接触材料 | 铜合金,表面镀锡 |
    | 连接方向 | 直角连接,支持平行或垂直焊接 |
    | 外形尺寸 | 宽度:44.8mm,高度:23.25mm |
    | 环境温度范围 | -60°C 至 +85°C |
    | 重量 | 6.166g |

    产品特点和优势


    独特功能
    - 模块化设计:通过不同极数组合可实现灵活配置。
    - 触点保护:避免误插或接触问题,提高系统稳定性。
    - 多样化选择:提供多种颜色、极数及其他定制选项。
    市场竞争力
    - 广泛认证:符合 IEC、CSA 和 UL 多项国际标准,确保产品在全球范围内的适用性。
    - 高性能材料:选用耐高温、耐腐蚀的聚酰胺 66 和铜合金,确保长期可靠运行。
    - 便捷安装:THT 设计便于手动或机器焊接,适合各种制造环境。

    应用案例和使用建议


    应用场景
    - 工业控制:在 PLC 控制柜中用于连接输入输出模块。
    - 电源系统:作为多层电路板之间的信号传输接口。
    - 传感器集成:连接外部传感器以采集数据。
    使用建议
    - 设计规划:根据具体电路需求选择合适的极数和安装方向。
    - 布线优化:保持焊针间距合理,避免过度弯曲。
    - 维护管理:定期清洁连接器表面,防止灰尘积聚影响性能。

    兼容性和支持


    兼容性
    - 与 WAGO 其他型号产品高度兼容,支持多种电子设计工具(如 Eagle、DesignSpark 等)。
    厂商支持
    - 提供详细技术文档、软件库和快速响应的技术服务团队。
    - 客户可通过电话(+49 571 887-44222)或电子邮件咨询技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法牢固固定 | 检查安装过程中是否有螺丝松动。 |
    | 接触电阻偏高 | 清洁连接器表面,重新焊接焊针。 |
    | 温度过高 | 改善散热设计,增加空气流通。 |

    总结和推荐


    综合评估
    WAGO 232-136/031-000 连接器凭借其卓越的电气性能、坚固耐用的设计以及广泛的适用性,在工业自动化领域表现出色。其多样化的定制选项和全球认证进一步增强了市场竞争力。
    是否推荐
    强烈推荐!对于需要高性能、高可靠性的电路连接解决方案,这款产品是理想之选。无论是在研发阶段还是批量生产中,都能为工程师提供极大的便利和支持。
    如需更多信息,请访问官方网站 [www.wago.com](https://www.wago.com) 或直接联系厂商获取详细资料。

232-136/031-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

232-136/031-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

232-136/031-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 232-136/031-000 232-136/031-000数据手册

232-136/031-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
