261-205

产品分类: 接线板-专用
厂牌: WAGO
产品描述:
供应商型号: Q-261-205
供应商: 云汉优选
标准整包数: 100
WAGO 接线板-专用 261-205

261-205概述

    WAGO 261-205 技术手册解读

    1. 产品简介

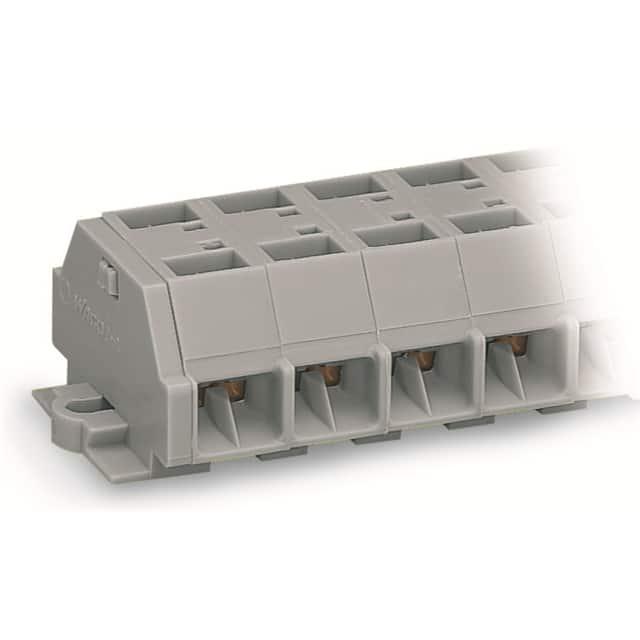

    WAGO 261-205 是一款四端子排(4-conductor terminal strip),设计用于螺丝或类似方式的固定安装。它配备了固定法兰,可以轻松适配 DIN 35 导轨,并具备五极连接能力。这款产品广泛应用于工业自动化、电力系统及楼宇控制等领域,以其高性能和可靠性受到工程师青睐。

    2. 技术参数


    以下是 WAGO 261-205 的主要技术参数:
    - 电气规格:
    - 额定电压:500V(III/3 过电压类别)
    - 冲击电压额定值:6kV
    - 额定电流:24A
    - 连接导体材料:铜
    - 固定孔径:3.2mm
    - 适配导线规格:
    - 实心导线:0.08 至 2.5mm²(28 至 14 AWG)
    - 细绞导线:0.08 至 2.5mm²(28 至 14 AWG)
    - 接线方式:侧接线
    - 几何尺寸:
    - 宽度:64.5mm(2.539 英寸)
    - 高度:18mm(0.709 英寸)
    - 深度:28mm(1.102 英寸)
    - 机械数据:
    - 设计方向:水平
    - 安装方式:法兰安装
    - 标记级别:侧面标记
    - 其他特性:
    - 颜色:灰色
    - 火灾负荷:0.333MJ
    - 重量:20.445g

    3. 产品特点和优势


    WAGO 261-205 的关键特点包括:
    - CAGE CLAMP® 连接技术: 提供快速且安全的导线连接方式。
    - 高过电压等级: 额定冲击电压达 6kV,适用于高压工业应用。
    - 模块化设计: 易于安装并兼容多种工业标准配件。
    - 优异的机械稳定性: 配备法兰设计和紧凑结构,适合密集安装场景。
    这些特性使其成为复杂工业环境中不可或缺的选择。

    4. 应用案例和使用建议


    WAGO 261-205 常用于以下场景:
    - 工业自动化控制柜: 可通过其模块化设计简化接线流程。
    - 建筑能源管理: 适合需要高电流承载能力的配电场合。
    建议:为确保长期稳定运行,建议在安装前检查导线是否符合规定的截面积和剥皮长度要求;定期检查终端块的紧固情况以防止松动。

    5. 兼容性和支持


    该产品可与多种 WAGO 附件兼容,例如:
    - Item No. 209-137:端板安装适配器
    - Item No. 209-123:带螺钉的安装脚
    - Item No. 261-402:绝缘组合式跳线棒
    WAGO 提供详尽的技术支持文档和售后服务,确保客户能够充分利用产品的功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线难以插入端子 | 使用正确的工具压接导线,检查导线截面是否匹配 |
    | 电气连接不稳定 | 确保导线完全插入,并拧紧固定螺丝 |
    | 无法通过振动测试 | 更换更高质量的弹簧夹片 |

    7. 总结和推荐


    总体而言,WAGO 261-205 是一款卓越的工业终端块产品,凭借其高安全性、可靠性和耐用性,适用于多种严苛环境下的电气应用。其易于安装和维护的特点进一步提升了产品的市场竞争力。对于需要高效电气连接解决方案的工程师来说,这是一款值得推荐的产品。

261-205参数

参数
安装方式 直接安装
零件状态 在售
包装方式 盒装

261-205厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

261-205数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 261-205 261-205数据手册

261-205封装设计

查看详情并下载
Symbol
Footprint
3D Model
