264-727/999-950

厂牌: WAGO
产品描述:
供应商型号: Q-264-727/999-950
供应商: 期货订购
标准整包数: 100

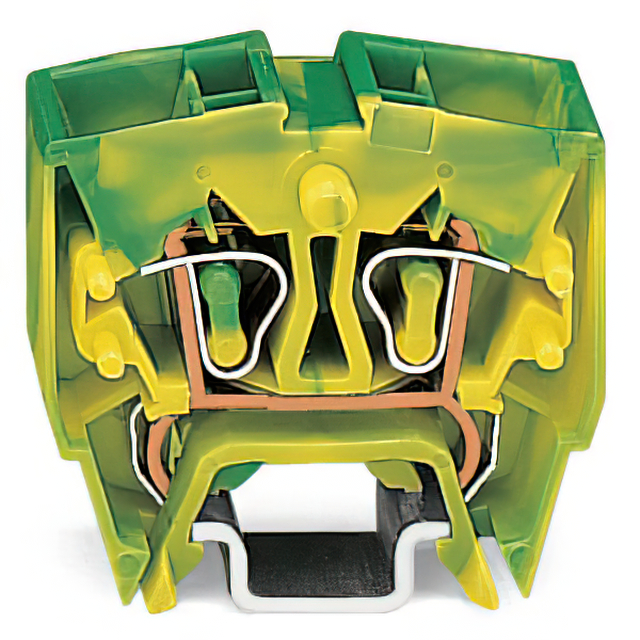

WAGO 接线座- Din 轨道/通道 264-727/999-950

264-727/999-950概述

    WAGO 4-Leiter-Mini-Reihenklemme (Artikelnummer: 264-727/999-950) 技术手册

    产品简介


    WAGO 4-Leiter-Mini-Reihenklemme是一种专门设计用于铜和铝导线连接的小型接线端子,适用于Ex e II类应用。这款产品采用CAGE CLAMP®接线技术,可实现可靠和安全的电线连接。其独特的中置标识设计使得安装和维护过程更为便捷。适用于横装安装轨,本产品广泛应用于工业自动化、控制系统、机械设备等领域。

    技术参数


    - 接线技术: CAGE CLAMP®
    - 操作方式: 使用操作工具
    - 可接线材料: 铜、铝
    - 线径范围: 粗线 0.5…2.5 mm² (20…12 AWG),细线 0.08…2.5 mm² (28…12 AWG)
    - 剥线长度: 8…9 mm (0.31…0.35 in)
    - 接线层数: 单层
    - 总接线位数: 4
    - 接线方式: 前部接线
    - 几何尺寸:
    - 宽度: 10 mm (0.394 in)
    - 高度(从安装轨顶部算起): 24.5 mm (0.965 in)
    - 深度: 32 mm (1.26 in)
    - 机械特性:
    - 安装方式: 安装轨 15
    - 标识位置: 中间标识
    - 重量: 8.08 g
    - 品牌: WAGO
    - 产地: 德国
    - 认证证书:
    - IECEx认证
    - DNV GL认证
    - UL认证 (UR E45172, sec. 6)

    产品特点和优势


    1. 安全可靠: CAGE CLAMP®接线技术保证了连接的牢固性和可靠性。
    2. 适用广泛: 可用于铜和铝导线,适用于Ex e II类应用。
    3. 操作简便: 设计有中间标识,便于安装和维护。
    4. 轻巧紧凑: 尺寸小巧,适合狭小空间的应用场合。
    5. 多样认证: 拥有多项国际认证,如IECEx、DNV GL、UL认证,确保产品质量和安全性。

    应用案例和使用建议


    该产品常被应用于工业自动化系统、机械设备控制单元、电力分配系统等。以下是一些典型应用场景:
    - 自动化生产线: 在各种自动化生产线上作为电气连接点使用,以提高系统的稳定性和可靠性。
    - 电气柜内布线: 在电气控制柜内部,可用于各类电器设备之间的连接。
    - 船舶和海上平台: 在船载和海上平台上作为电气设备连接点使用。
    使用建议:
    - 连接时: 使用专用的操作工具进行连接,确保线缆与端子的牢固接触。
    - 维护时: 定期检查连接状态,确保连接的安全性和稳定性。
    - 标识管理: 利用配套的标识产品,如Mini-WSB Inline,对每个连接点进行明确标识,方便日后维护。

    兼容性和支持


    - 工具兼容: 该产品兼容WAGO的多种操作工具,如Art-Nr.: 209-130, 210-657, 210-658, 210-720, 280-432等。
    - 其他配件: 可搭配WAGO的各种附件,如隔离桥接件(Art-Nr.: 264-402)、分隔套件(Art-Nr.: 280-492)等。
    - 制造商支持: WAGO提供详细的技术支持和服务,包括在线文档下载、电话咨询等。用户可以通过官方联系方式获取帮助。

    常见问题与解决方案


    1. 问题: 连接后接触不良。
    - 解决方案: 确保按照正确的操作步骤使用专用工具,同时检查线缆是否有损坏或接触不良的情况。
    2. 问题: 端子标识不清晰。
    - 解决方案: 使用WAGO配套的标识产品进行重新标识,确保每个连接点都有清晰的标识。
    3. 问题: 安装后无法正确插入安装轨。
    - 解决方案: 检查安装轨的规格是否符合要求,确认安装轨是否已固定牢靠。

    总结和推荐


    综上所述,WAGO 4-Leiter-Mini-Reihenklemme凭借其优良的品质和多功能性,在众多应用场景中表现出色。它的CAGE CLAMP®接线技术和中间标识设计显著提升了产品的操作便利性和维护效率。因此,强烈推荐该产品用于各种工业控制和配电系统中。

264-727/999-950参数

参数
零件状态 在售
包装方式 盒装

264-727/999-950厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

264-727/999-950数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 264-727/999-950 264-727/999-950数据手册
