2604-1310

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-2604-1310
供应商: WAGO
标准整包数: 25

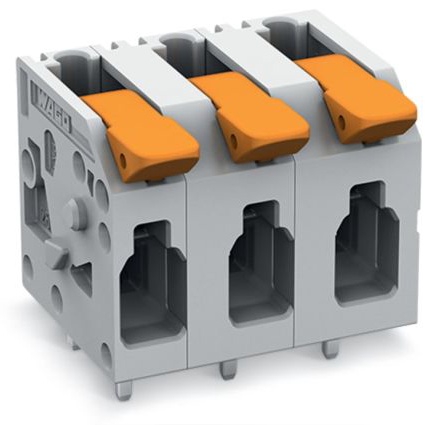

WAGO 接线板-线至板 2604-1310

2604-1310概述

    电子元器件产品技术手册解析:2604-1310 PCB Terminal Block
    本文将详细介绍WAGO公司的2604-1310型号PCB终端块的技术规格、特点、应用场景及常见问题解决方案,旨在为用户提供全面的产品指南和使用建议。

    产品简介


    WAGO的2604-1310型号是一款具有操作杆的PCB终端块,专为安装在印刷电路板(PCB)上设计。其主要功能是通过Push-in CAGE CLAMP®连接技术实现导线的快速压接和安全固定。该终端块适用于工业自动化、楼宇自动化以及电力系统等多个领域。

    技术参数


    - 基本规格
    - 极间距:7.5mm(0.295英寸)
    - 导线横截面积:0.2~4mm²(24~12 AWG)
    - 连接点数:10个
    - 宽度:74.9mm(2.949英寸)
    - 高度:20.7mm(0.815英寸)
    - 深度:19.2mm(0.756英寸)
    - 电气规格
    - 最大额定电压:630V(III/2),1000V(II/2)
    - 最大额定电流:32A(IEC/EN标准),20A(UL标准)
    - 最大额定冲击电压:6kV
    - 连接数据
    - 连接方式:推入式CAGE CLAMP®
    - 操作类型:操作杆
    - 导线剥皮长度:9~11mm(0.35~0.43英寸)
    - 几何尺寸
    - 针脚间距:7.5mm(0.295英寸)
    - 锡焊针长:4mm
    - 钻孔直径:1.3mm(+0.1公差)
    - 材料数据
    - 色彩:灰色
    - 绝缘材料:聚酰胺66(PA 66)
    - 燃烧等级:UL94 V0
    - 夹持弹簧材料:铬镍弹簧钢(CrNi)
    - 接触材料:电解铜(Ecu)
    - 接触电镀:锡镀层
    - 操作部件颜色:橙色
    - 环境要求
    - 工作温度范围:-60~105℃

    产品特点和优势


    - Push-in CAGE CLAMP®技术:该技术允许无需工具即可进行电线压接,提供快速且方便的操作体验。
    - 多导体压接:可以同时压接多个导体,特别适合于多芯电缆的压接。
    - 直观的操作:操作杆的设计使操作简单直观,方便进行多根导线的压接。
    - 安全性高:具备过电压类别III的防护能力,确保在恶劣环境下也能安全运行。

    应用案例和使用建议


    - 工业自动化控制柜:由于其具备高可靠性及宽泛的工作温度范围,非常适合用于工业自动化控制系统的连接。
    - 楼宇自动化:在楼宇自动化系统中,这款终端块能够高效处理大量传感器和执行器之间的连接。
    - 电力系统:适合于电力系统的配电和控制环节,确保安全可靠的电能传输。
    使用建议:
    - 在进行电线压接时,确保导线正确剥离并插入指定长度,避免出现接触不良。
    - 使用专用工具剥线,避免损伤导线。
    - 为确保电气连续性,在更换电线时务必检查并清理接触部位。

    兼容性和支持


    - 兼容性:此终端块与其他符合标准的WAGO产品具有良好的兼容性。
    - 支持:WAGO公司提供详细的技术文档、在线配置工具及专业客服支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何判断终端块已正确安装?
    - 解决方案:通过视觉检查和轻轻拉扯导线确认其稳固性。

    - 问题2:在高温环境下使用时,应采取哪些措施?
    - 解决方案:确保导线与终端块之间没有松动,并定期检查终端块的物理状态,确保在极端环境中稳定运行。

    总结和推荐


    综上所述,WAGO 2604-1310型PCB终端块凭借其高效的Push-in CAGE CLAMP®连接技术和优良的安全性能,在工业自动化和电力系统领域具有显著的应用优势。考虑到其广泛的适用性及可靠的操作性能,我们强烈推荐在相关项目中选用此款产品。

2604-1310参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

2604-1310厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2604-1310数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2604-1310 2604-1310数据手册

2604-1310封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 78.2839
库存: 25000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1957.09
