首页  >  产品百科  >  257-510

257-510

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-257-510
供应商: 云汉优选
标准整包数: 15
WAGO 接线板-线至板 257-510

257-510概述

    WAGO 257-510 PCB Terminal Block 技术手册解析

    产品简介

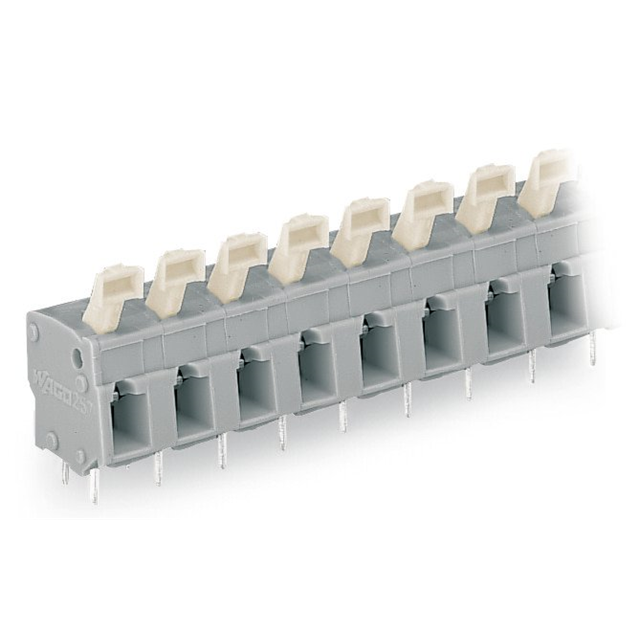

    WAGO 257-510 是一款采用 CAGE CLAMP® 连接技术的 PCB 终端块,具有 10 极设计,适用于自动化系统及设备中的电路连接。此终端块特别适合于需要现场布线的应用场景,提供推杆式操作方式,使得布线过程更为方便快捷。此外,它还具备角型推杆设计,方便顶部操作,提高工作效率。用户还可以通过 WAGO 销售部门请求其他定制选项,如直接标记、不同颜色和极数的设计。

    技术参数


    - 电气参数:根据 IEC/EN 60664-1 标准,该终端块的额定电压为 400V(过电压类别 III / 污染度 2),额定电流为 24A;根据 UL 1059 标准,额定电压为 300V(使用组 B 和 D),额定电流为 15A(使用组 B)和 10A(使用组 D)。
    - 连接技术:采用 CAGE CLAMP® 连接技术,可连接固体导线(0.08 至 2.5 mm² 或 28 至 12 AWG)及细线导线(0.08 至 2.5 mm² 或 28 至 12 AWG)带塑料套管(0.25 至 1.5 mm²)。推荐的剥线长度为 5 至 6 mm。
    - 几何尺寸:宽度为 77.9 mm,高度为 24.4 mm,引脚间距为 7.5/7.62 mm。
    - 工作温度范围:支持的工作温度范围为 -60°C 到 +105°C。
    - 材料属性:绝缘材料为聚酰胺 66(PA66),阻燃等级为 UL94 V0;接触材料为电解铜,电镀层为锡。

    产品特点和优势


    WAGO 257-510 的核心优势在于其 CAGE CLAMP® 连接技术和易于操作的推杆设计,这使其成为工业自动化系统中的理想选择。同时,多种配置选项满足不同客户的需求,提升了其市场竞争力。特别是其在极端环境下的可靠性,为用户提供了更高的安全保障。

    应用案例和使用建议


    - 应用场景:这种终端块非常适合用于各种工业自动化控制系统中,特别是在需要高效、可靠连接的场合。
    - 使用建议:为了保证连接的稳定性和长期可靠性,在安装前应确保导线的清洁和适当的剥线长度。对于高温环境,可以考虑额外的保护措施以延长使用寿命。

    兼容性和支持


    该终端块支持多种 WAGO 的配线辅助工具,例如专门的操作工具(Item No. 210-658, 210-720)。此外,WAGO 还提供了多个 CAD 和 PCB 设计库,方便设计师在不同的软件环境中进行集成。

    常见问题与解决方案


    - 问题 1:如何正确剥线?
    - 解决方案:推荐使用专门的剥线工具,并确保剥线长度控制在 5 至 6 mm 范围内。
    - 问题 2:如何确认安装方向?
    - 解决方案:在安装前应仔细检查产品上的指示标志,确保按照正确的方向安装。

    总结和推荐


    WAGO 257-510 PCB 终端块凭借其高效便捷的操作体验、出色的电气性能和广泛的适用范围,在工业自动化领域表现优异。无论是从技术参数还是实际应用角度考虑,这款产品都是一款值得推荐的优质电子元器件。

257-510参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

257-510厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

257-510数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 257-510 257-510数据手册

257-510封装设计

查看详情并下载
Symbol
Footprint
3D Model
