2086-1102/300-000

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: 3817126
供应商: element14
标准整包数: 1

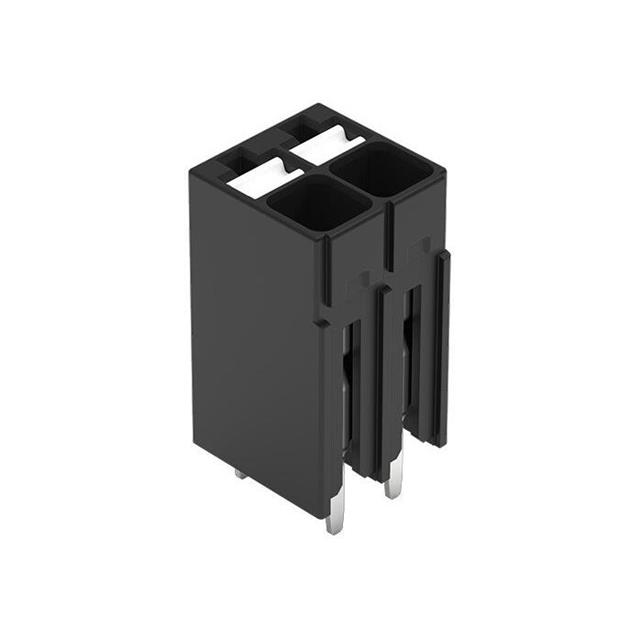

WAGO 接线板-线至板 2086-1102/300-000

2086-1102/300-000概述


    产品简介


    WAGO Corporation 的 THR PCB 终端块(产品编号:2086-1102/300-000)是一款高性能的接线端子块,适用于紧凑型设备连接、面板穿通及狭小空间的应用。它采用推入式 CAGE CLAMP® 技术,支持固态导线和细绞线导线的推入式终止,同时支持使用绝缘和非绝缘套管的细绞线导线。此外,THR PCB 端子块提供两种引脚间距(3.5 毫米和 5 毫米),并有贴片式(SMD)和通孔焊接(THR)两种变体可供选择。产品包装采用卷带式设计,方便集成到表面贴装技术(SMT)焊接工艺中。

    技术参数


    - 引脚间距:3.5 毫米
    - 宽度:7.7 毫米
    - 高度:15.1 毫米
    - 深度:7.8 毫米
    - 引脚长度:1.5 毫米
    - 引脚尺寸:0.3 x 0.8 毫米
    - 焊盘直径:1 毫米 (+0.1)
    - 颜色:黑色
    - 重量:1 克
    - 额定电压(IEC/EN 60664-1):160V(过电压类别 III/污染等级 2)
    - 额定电流:17.5A
    - 适用导线范围(固态导线):0.14 … 1.5 平方毫米
    - 适用导线范围(细绞线导线):0.14 … 1.5 平方毫米
    - 温度范围:-60°C 至 +105°C

    产品特点和优势


    这款THR PCB终端块采用了推入式 CAGE CLAMP® 技术,使得安装导线更为简便快捷。无论是在狭小空间还是在紧凑型设备中,都可以实现快速而安全的连接。相比传统的螺丝端子,这种端子块不仅能够减少安装时间,还可以避免因螺丝松动而导致的连接问题。此外,产品具有出色的抗振和耐热性能,适用于各种恶劣的工作环境。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统中,如PLC系统、传感器和执行器的连接。在实际使用中,可以将不同类型的导线(固态和细绞线)通过端子块进行可靠连接。由于支持细绞线导线的绝缘和非绝缘套管,可以在保证电气连接的同时提供额外的安全保护。为了确保良好的电气连接和物理稳定性,建议在连接前对导线进行适当的剥线处理,并根据手册提供的技术参数选择合适的导线尺寸和导线套管。

    兼容性和支持


    该产品与市场上多种SMT焊接工艺兼容,并且有多种不同尺寸的导线套管可供选择。WAGO公司为客户提供全面的技术支持和服务,包括产品咨询、故障排除以及维修服务。如果需要更多的技术支持,可以通过电话或者电子邮件联系WAGO公司的客户服务团队。

    常见问题与解决方案


    - Q: 导线插入后不稳固怎么办?
    A: 可能是导线尺寸不合适,建议按照手册提供的适用导线范围选择合适尺寸的导线。如果仍然存在问题,检查导线是否正确插入以及导线套管是否正确安装。
    - Q: 焊接过程中焊锡未完全填充焊盘怎么办?
    A: 检查焊接设备的温度设置是否适当,确保焊锡能够在适当的温度下流动。也可以考虑使用助焊剂以提高焊接效果。

    总结和推荐


    综上所述,WAGO Corporation 的THR PCB终端块(产品编号:2086-1102/300-000)凭借其卓越的设计和出色的性能,在紧凑型设备连接和面板穿通应用中表现优异。对于需要高可靠性连接的场合,这款产品无疑是理想的选择。因此,强烈推荐这一产品给需要高效、可靠的电气连接解决方案的用户。

2086-1102/300-000参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 托盘

2086-1102/300-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2086-1102/300-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2086-1102/300-000 2086-1102/300-000数据手册

2086-1102/300-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
